Operationele informatie
De sondepuntadapters installeren
Er zijn twee Tektronix-sondepuntadapters waarmee u de MMCX-sondepunten kunt aansluiten op pinnen op de printplaat. De pitchadapter
MMCX-op-0,1-inch (2,54 mm) en de pitchadapter MMCX-op-0,062-inch (1,57 mm).
Eén uiteinde van elke adapter heeft een MMCX-poort voor aansluiting op een IsoVu MMCX-puntkabel. Het andere uiteinde van de adapter
heeft een centrale pin-poort en vier gemeenschappelijke (afgeschermde) poorten rond de buitenkant van de adapter. Inkepingen op de
adapters kunnen worden gebruikt om de afgeschermde poorten te lokaliseren. De procedure voor het installeren van deze adapters is
hetzelfde, het belangrijkste verschil is de afstand tussen de pinnen op de printplaat.
Om de adapters op de vierkante pinnen aan te brengen, lijnt u het midden van de adapter uit met de signaalbronpin op de printplaat.
Gebruik de inkeping op de adapter om een van de afgeschermde poorten uit te lijnen met de gemeenschappelijke pin op de printplaat. De
volgende afbeeldingen tonen voorbeelden van het uitlijnen van de adapters op de printplaat.
Om de beste elektrische prestaties te bereiken, in het bijzonder de CMRR-prestaties en EMI-gevoeligheid, plaatst u de sondepuntadapter
zo dicht mogelijk bij de printplaat.

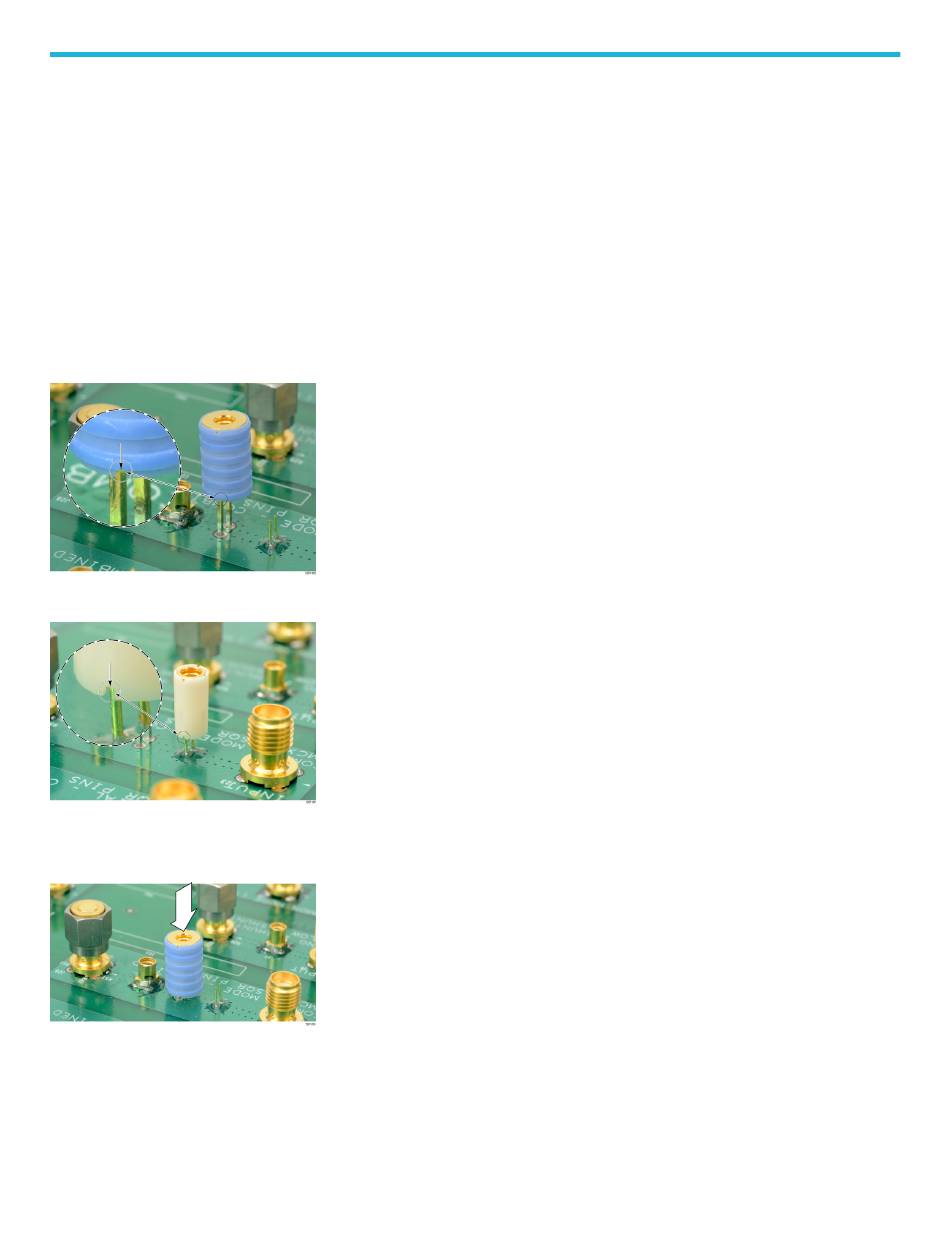

Figuur 3: De MMCX-op-0,1-inch (2,54 mm) adapter op de printplaat uitlijnen
Figuur 4: De MMCX-op-0,062-inch (1,57 mm) adapter op de printplaat uitlijnen
Nadat u de adapters hebt uitgelijnd, drukt u de adapter voorzichtig omlaag om deze op zijn plaats op de printplaat te plaatsen.
Figuur 5: De MMCX-op-0,1-inch (2,54 mm) adapter op zijn plaats duwen
Handleiding Actieve geïsoleerde stroomshuntsondes TICP-serie
27
