Ejemplos de aplicación
Ejemplos de aplicación de dispositivos de banda ancha (WBG) e integridad de potencia de PMIC.

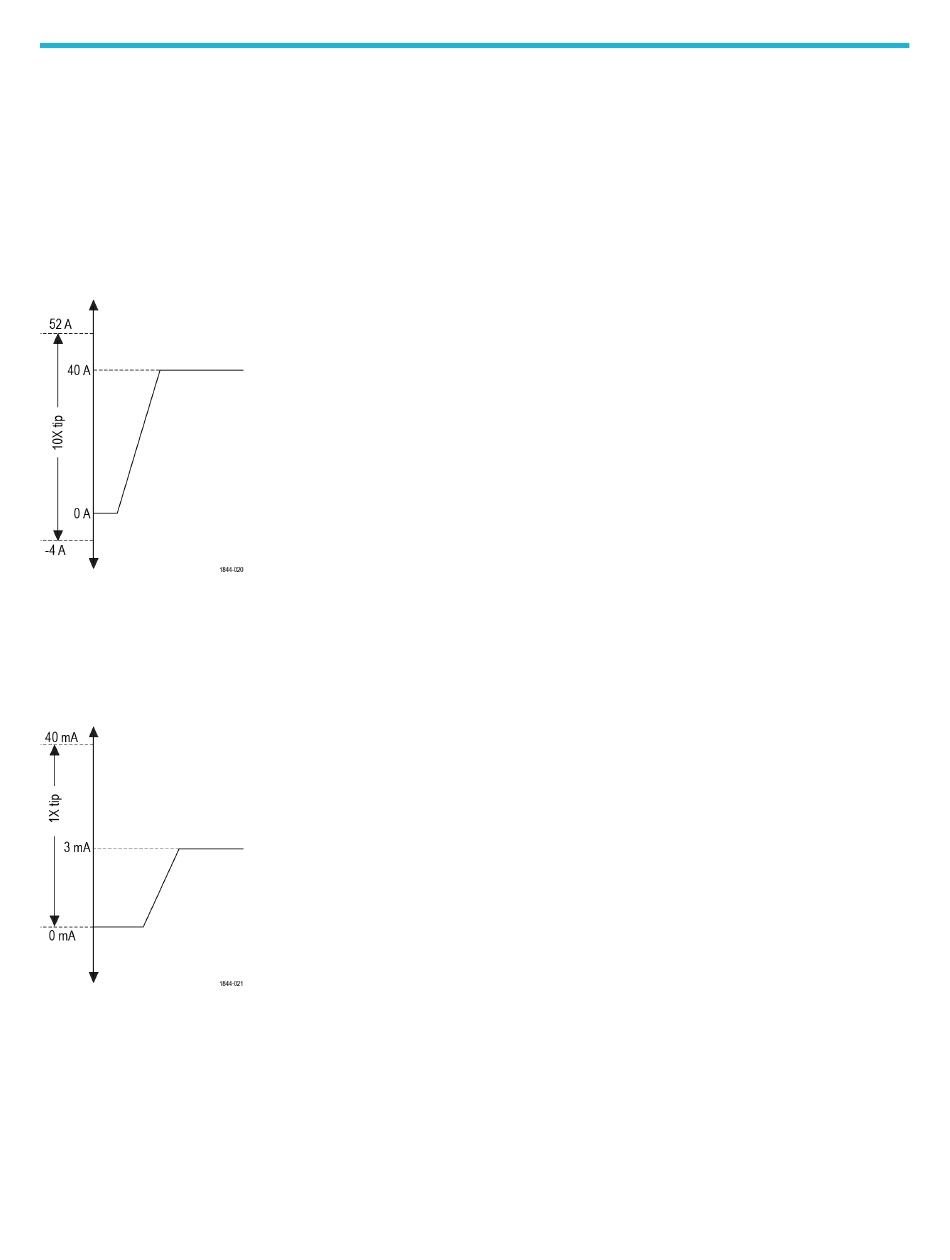

Ejemplo de WBG (800 V, 40 A típicos; derivación de 0,125 Ω)
En un circuito de SiC de 800 V conmutando a 40 A, una derivación de 125 mΩ producirá una señal de 5 V. Para medir esta señal con
TICP, utilice la punta de 10X. En el rango de ±3,5 V, aplique un offset de 0,3 V.
El rango de corriente medible va de 52 A a -4 A. Con estos ajustes, el nivel de ruido RMS a un ancho de banda de 250 MHz es de 2,2 mA
RMS.
Integridad de energía del PMIC (48 V, 3 mA típico; derivación de 1 Ω)
En un bus PMIC de 48 V, la corriente en espera de 3 mA producirá una señal de 3 mV en una derivación de 1 Ω. Use la punta 1X en el
rango más sensible de ±20 mV, aplique un offset para visualizar la corriente de 3 mA y capture transitorios de 0 A a 40 mA con un nivel de
ruido RMS de 21,2 µA.
38
