Voorwoord
Dit document bevat informatie over het installeren en gebruiken van de actieve geïsoleerde stroomshuntsondes uit de Tektronix
TICP-serie.
De sonde biedt een ongeëvenaarde bandbreedte, nauwkeurigheid, gebruiksgemak en isolatie op het gebied van stroomshuntmetingen.

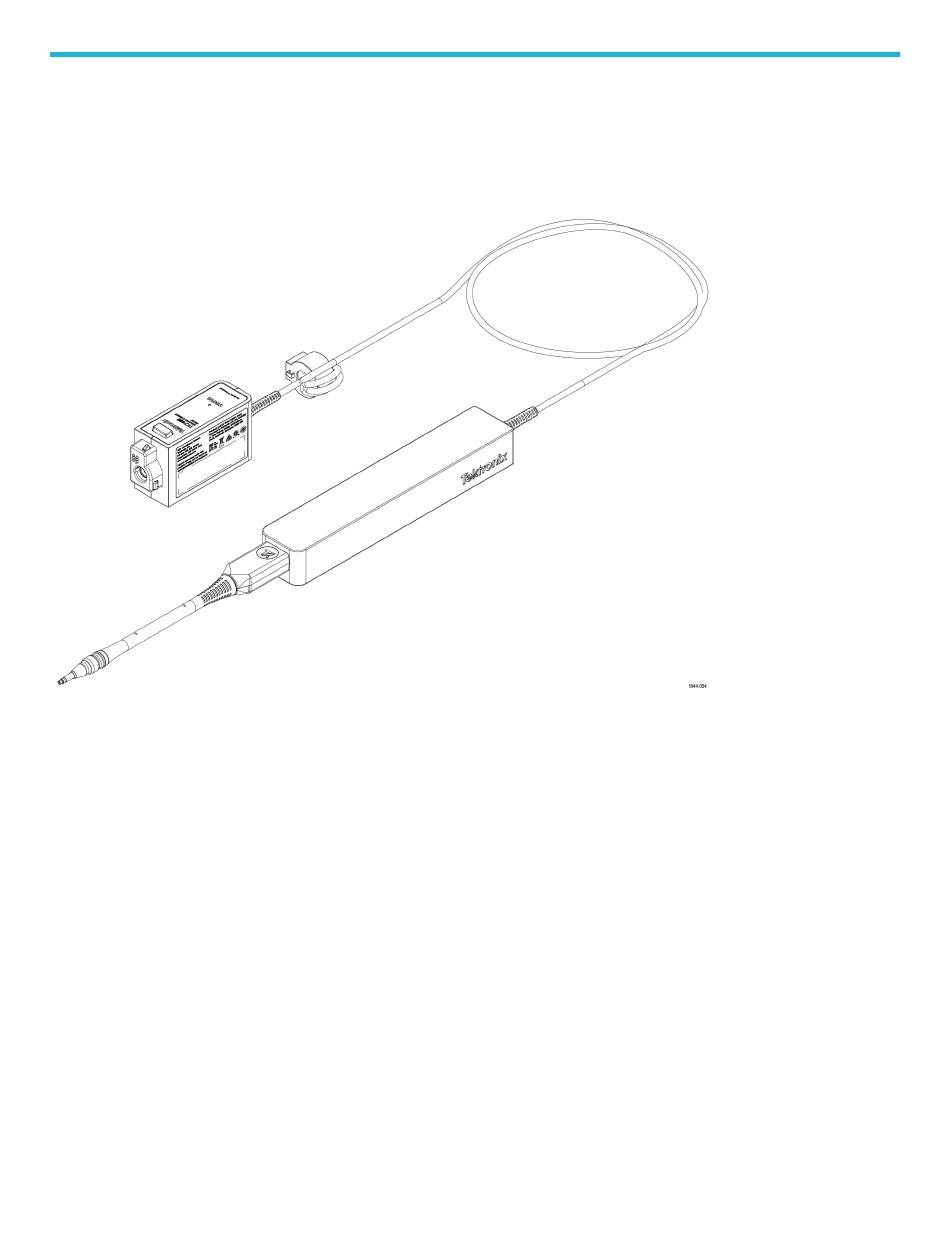

Compensatiebox
De TekVPI-compensatiebox (comp) verbindt het meetsysteem met een van de ingangskanalen op de oscilloscoop. Het meetsysteem
wordt van stroom voorzien via de TekVPI-interface van de oscilloscoop. Met behulp van de leds op de compbox wordt de algehele status
van de sonde aangegeven.
Sondekop
De sondekop vormt een interface tussen het te testen apparaat (DUT - device-under-test) en de compensatiebox. De sondekop bevat de
isolatiebarrière die het DUT scheidt van de aarde.
Sondepunten
Er zijn sondepuntopties beschikbaar om de sondekop op het DUT aan te sluiten.
Belangrijke prestatie-specificaties en kenmerken
•
Galvanische isolatie tussen de sondepunt en de oscilloscoop
•
Verkrijgbaar in drie bandbreedtes: 1 GHz, 500 MHz en 250 MHz
•
Brede reikwijdte voor stroommeting, bepaald door de shunt die wordt gebruikt met 1X, 10X of 100X sondepunten
•
Ruis <4,70 nV / √Hz (<21 μV
Handleiding Actieve geïsoleerde stroomshuntsondes TICP-serie
bij 20 MHz)
RMS
Voorwoord
