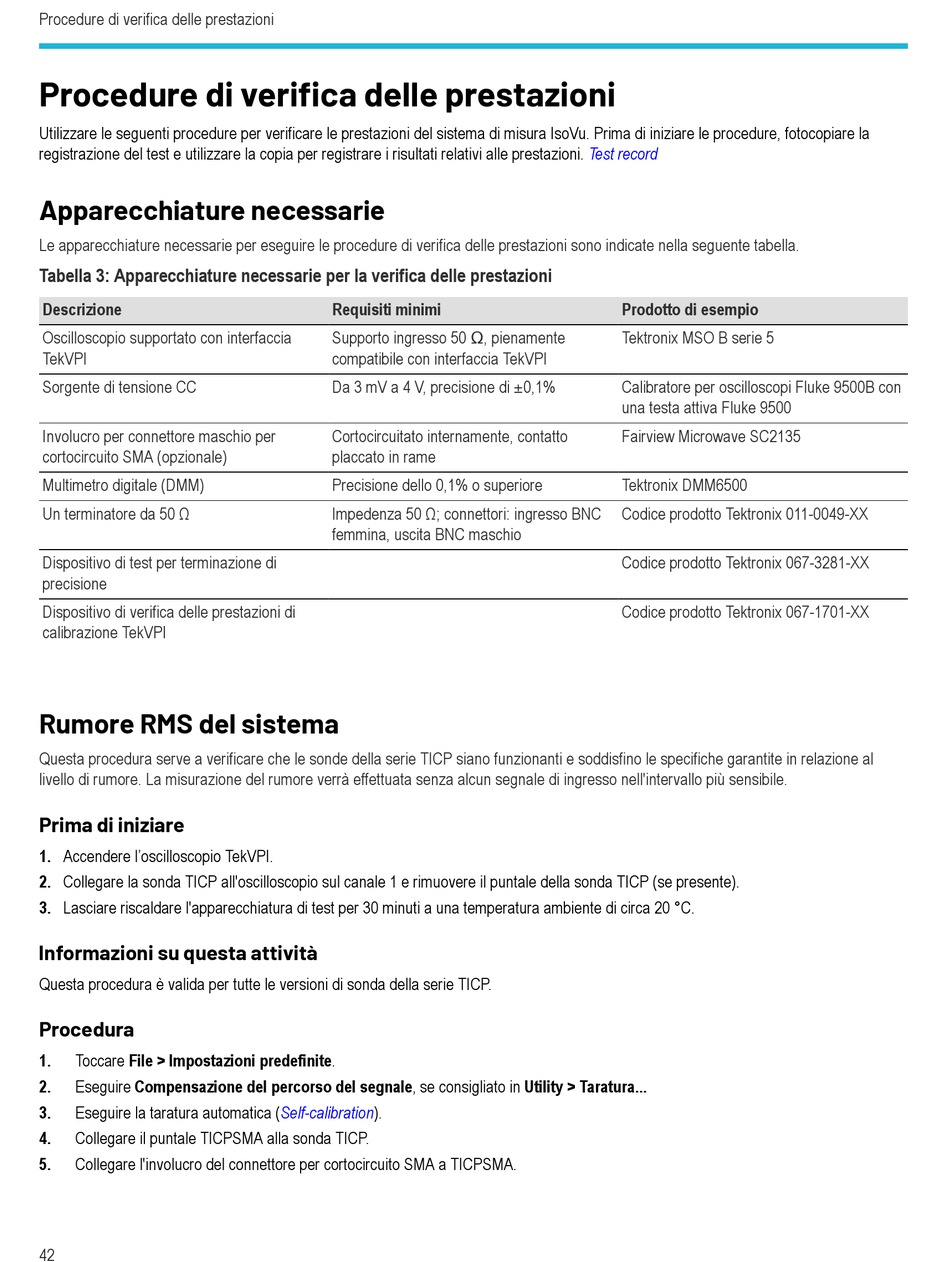

Procedure di verifica delle prestazioni
Procedure di verifica delle prestazioni
Utilizzare le seguenti procedure per verificare le prestazioni del sistema di misura IsoVu. Prima di iniziare le procedure, fotocopiare la
registrazione del test e utilizzare la copia per registrare i risultati relativi alle prestazioni.
Apparecchiature necessarie
Le apparecchiature necessarie per eseguire le procedure di verifica delle prestazioni sono indicate nella seguente tabella.
Tabella 3: Apparecchiature necessarie per la verifica delle prestazioni
Descrizione
Oscilloscopio supportato con interfaccia
TekVPI
Sorgente di tensione CC
Involucro per connettore maschio per
cortocircuito SMA (opzionale)
Multimetro digitale (DMM)
Un terminatore da 50 Ω
Dispositivo di test per terminazione di
precisione
Dispositivo di verifica delle prestazioni di
calibrazione TekVPI
Rumore RMS del sistema
Questa procedura serve a verificare che le sonde della serie TICP siano funzionanti e soddisfino le specifiche garantite in relazione al
livello di rumore. La misurazione del rumore verrà effettuata senza alcun segnale di ingresso nell'intervallo più sensibile.
Prima di iniziare
1. Accendere l'oscilloscopio TekVPI.
2. Collegare la sonda TICP all'oscilloscopio sul canale 1 e rimuovere il puntale della sonda TICP (se presente).
3. Lasciare riscaldare l'apparecchiatura di test per 30 minuti a una temperatura ambiente di circa 20 °C.
Informazioni su questa attività
Questa procedura è valida per tutte le versioni di sonda della serie TICP.
Procedura
1. Toccare File > Impostazioni predefinite.
2. Eseguire Compensazione del percorso del segnale, se consigliato in Utility > Taratura...
3. Eseguire la taratura automatica (Self-calibration).
4. Collegare il puntale TICPSMA alla sonda TICP.
5. Collegare l'involucro del connettore per cortocircuito SMA a TICPSMA.
42
Requisiti minimi
Supporto ingresso 50 Ω, pienamente
compatibile con interfaccia TekVPI
Da 3 mV a 4 V, precisione di ±0,1%
Cortocircuitato internamente, contatto
placcato in rame
Precisione dello 0,1% o superiore
Impedenza 50 Ω; connettori: ingresso BNC
femmina, uscita BNC maschio
Test record
Prodotto di esempio
Tektronix MSO B serie 5
Calibratore per oscilloscopi Fluke 9500B con
una testa attiva Fluke 9500
Fairview Microwave SC2135
Tektronix DMM6500
Codice prodotto Tektronix 011-0049-XX
Codice prodotto Tektronix 067-3281-XX
Codice prodotto Tektronix 067-1701-XX
