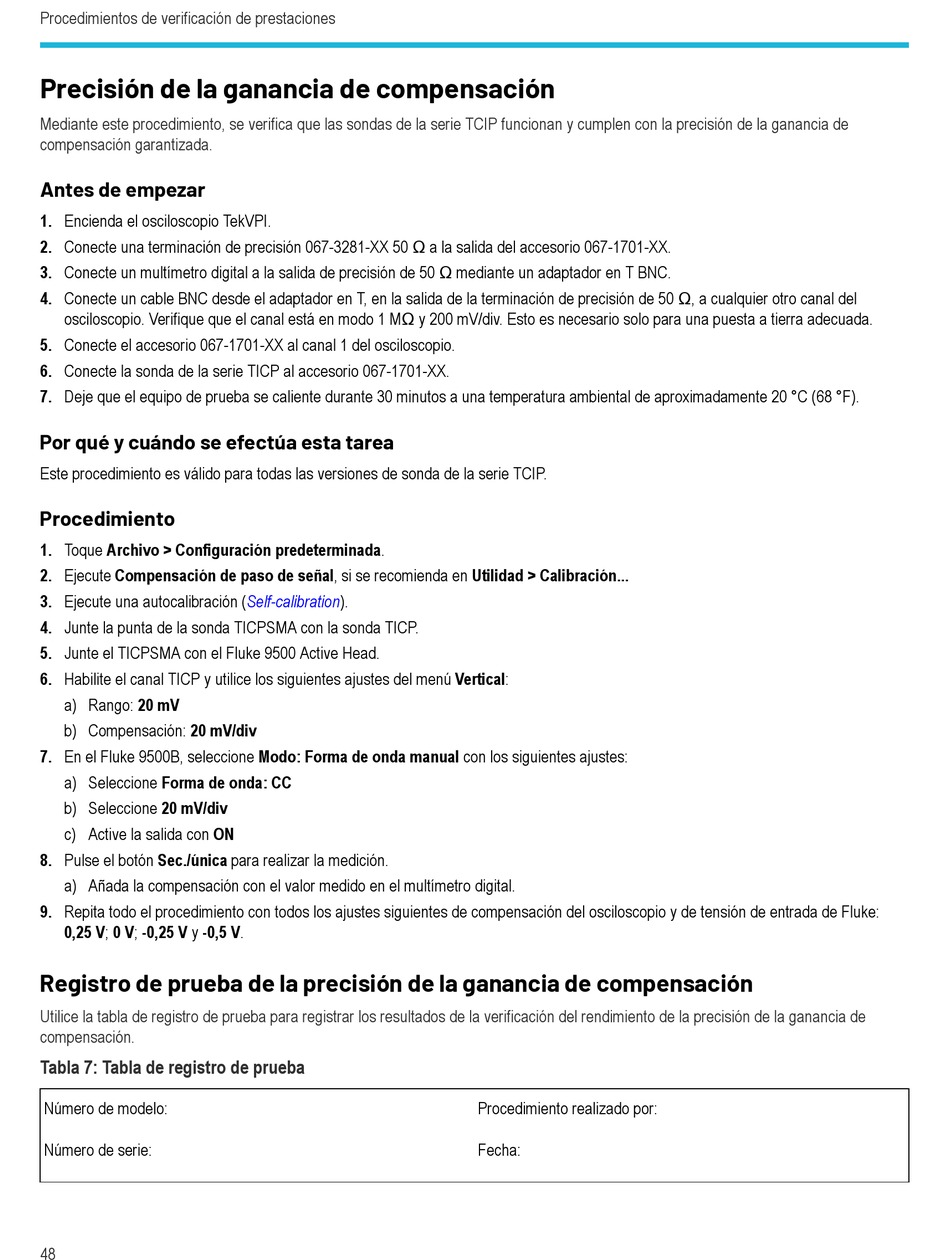

Procedimientos de verificación de prestaciones
Precisión de la ganancia de compensación
Mediante este procedimiento, se verifica que las sondas de la serie TCIP funcionan y cumplen con la precisión de la ganancia de
compensación garantizada.
Antes de empezar
1. Encienda el osciloscopio TekVPI.
2. Conecte una terminación de precisión 067-3281-XX 50 Ω a la salida del accesorio 067-1701-XX.
3. Conecte un multímetro digital a la salida de precisión de 50 Ω mediante un adaptador en T BNC.
4. Conecte un cable BNC desde el adaptador en T, en la salida de la terminación de precisión de 50 Ω, a cualquier otro canal del
osciloscopio. Verifique que el canal está en modo 1 MΩ y 200 mV/div. Esto es necesario solo para una puesta a tierra adecuada.
5. Conecte el accesorio 067-1701-XX al canal 1 del osciloscopio.
6. Conecte la sonda de la serie TICP al accesorio 067-1701-XX.
7. Deje que el equipo de prueba se caliente durante 30 minutos a una temperatura ambiental de aproximadamente 20 °C (68 °F).
Por qué y cuándo se efectúa esta tarea
Este procedimiento es válido para todas las versiones de sonda de la serie TCIP.
Procedimiento
1. Toque Archivo > Configuración predeterminada.
2. Ejecute Compensación de paso de señal, si se recomienda en Utilidad > Calibración...
3. Ejecute una autocalibración (Self-calibration).
4. Junte la punta de la sonda TICPSMA con la sonda TICP.
5. Junte el TICPSMA con el Fluke 9500 Active Head.
6. Habilite el canal TICP y utilice los siguientes ajustes del menú Vertical:
a) Rango: 20 mV
b) Compensación: 20 mV/div
7. En el Fluke 9500B, seleccione Modo: Forma de onda manual con los siguientes ajustes:
a) Seleccione Forma de onda: CC
b) Seleccione 20 mV/div
c) Active la salida con ON
8. Pulse el botón Sec./única para realizar la medición.
a) Añada la compensación con el valor medido en el multímetro digital.
9. Repita todo el procedimiento con todos los ajustes siguientes de compensación del osciloscopio y de tensión de entrada de Fluke:
0,25 V; 0 V; -0,25 V y -0,5 V.
Registro de prueba de la precisión de la ganancia de compensación
Utilice la tabla de registro de prueba para registrar los resultados de la verificación del rendimiento de la precisión de la ganancia de
compensación.
Tabla 7: Tabla de registro de prueba
Número de modelo:
Número de serie:
48
Procedimiento realizado por:
Fecha:
