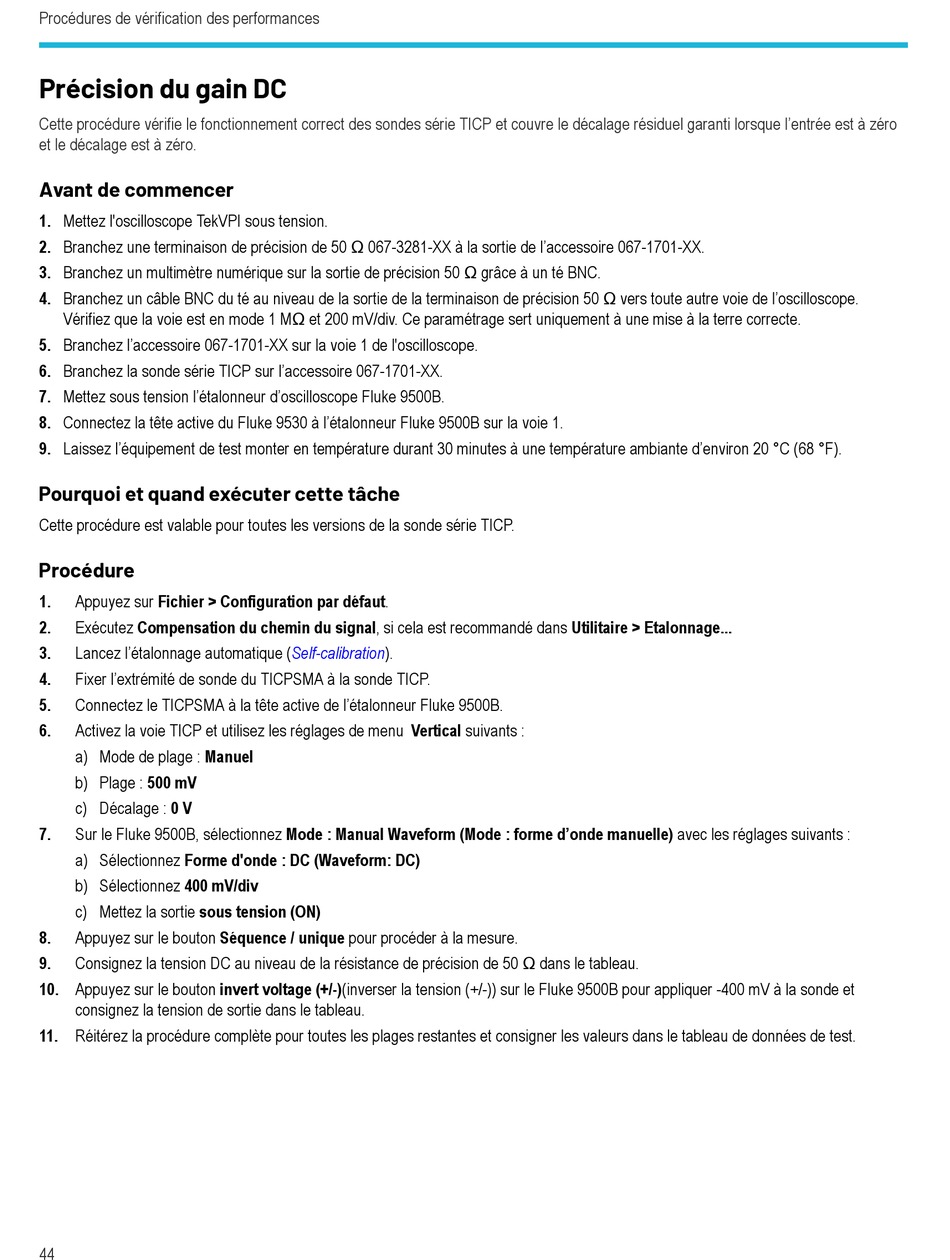

Procédures de vérification des performances
Précision du gain DC
Cette procédure vérifie le fonctionnement correct des sondes série TICP et couvre le décalage résiduel garanti lorsque l'entrée est à zéro
et le décalage est à zéro.
Avant de commencer
1. Mettez l'oscilloscope TekVPI sous tension.
2. Branchez une terminaison de précision de 50 Ω 067-3281-XX à la sortie de l'accessoire 067-1701-XX.
3. Branchez un multimètre numérique sur la sortie de précision 50 Ω grâce à un té BNC.
4. Branchez un câble BNC du té au niveau de la sortie de la terminaison de précision 50 Ω vers toute autre voie de l'oscilloscope.
Vérifiez que la voie est en mode 1 MΩ et 200 mV/div. Ce paramétrage sert uniquement à une mise à la terre correcte.
5. Branchez l'accessoire 067-1701-XX sur la voie 1 de l'oscilloscope.
6. Branchez la sonde série TICP sur l'accessoire 067-1701-XX.
7. Mettez sous tension l'étalonneur d'oscilloscope Fluke 9500B.
8. Connectez la tête active du Fluke 9530 à l'étalonneur Fluke 9500B sur la voie 1.
9. Laissez l'équipement de test monter en température durant 30 minutes à une température ambiante d'environ 20 °C (68 °F).
Pourquoi et quand exécuter cette tâche
Cette procédure est valable pour toutes les versions de la sonde série TICP.
Procédure
1. Appuyez sur Fichier > Configuration par défaut.
2. Exécutez Compensation du chemin du signal, si cela est recommandé dans Utilitaire > Etalonnage...
3. Lancez l'étalonnage automatique (Self-calibration).
4. Fixer l'extrémité de sonde du TICPSMA à la sonde TICP.
5. Connectez le TICPSMA à la tête active de l'étalonneur Fluke 9500B.
6. Activez la voie TICP et utilisez les réglages de menu Vertical suivants :
a) Mode de plage : Manuel
b) Plage : 500 mV
c) Décalage : 0 V
7. Sur le Fluke 9500B, sélectionnez Mode : Manual Waveform (Mode : forme d'onde manuelle) avec les réglages suivants :
a) Sélectionnez Forme d'onde : DC (Waveform: DC)
b) Sélectionnez 400 mV/div
c) Mettez la sortie sous tension (ON)
8. Appuyez sur le bouton Séquence / unique pour procéder à la mesure.
9. Consignez la tension DC au niveau de la résistance de précision de 50 Ω dans le tableau.
10. Appuyez sur le bouton invert voltage (+/-)(inverser la tension (+/-)) sur le Fluke 9500B pour appliquer -400 mV à la sonde et
consignez la tension de sortie dans le tableau.
11. Réitérez la procédure complète pour toutes les plages restantes et consigner les valeurs dans le tableau de données de test.
