Información de funcionamiento
Los terminales de prueba de 0,025 pulg. (0,635 mm) ya deberían estar situados sobre la placa de circuitos. Algunos terminales de prueba
podrían tener cabezales instalados sobre la placa de circuitos. Tektronix recomienda retirar el espaciador de plástico de los terminales de
prueba para mejorar el acceso a la placa de circuitos, tal como muestra la figura siguiente para obtener el mejor rendimiento eléctrico,
especialmente el CMRR. Quizás necesite unas pinzas para retirar el espaciador, tal como muestra la figura.

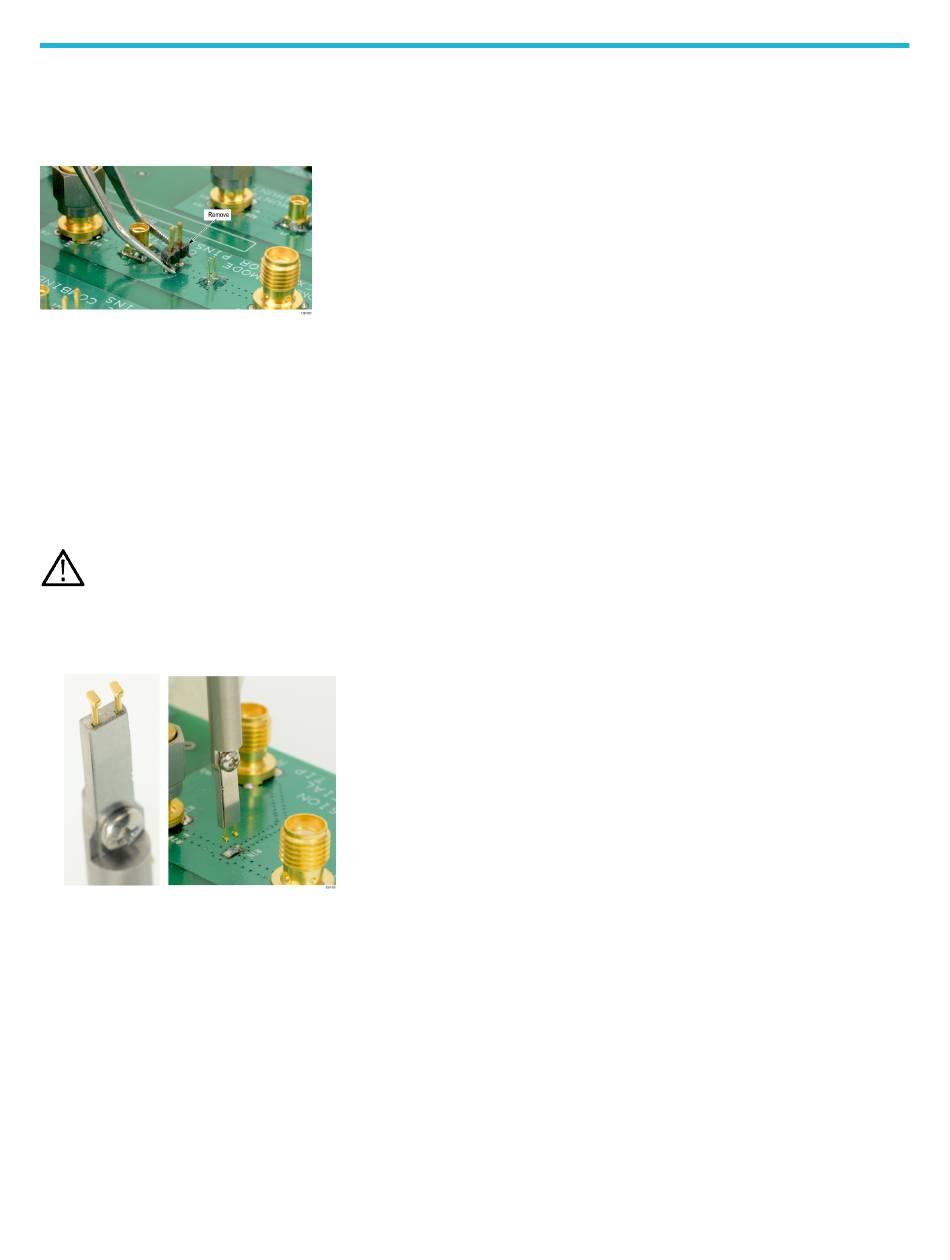

Figura 8: Extracción del cabezal de los terminales de prueba sobre la placa de circuitos
Tektronix proporciona un conjunto de terminales de soldadura (0,018 pulg. (0,46 mm) de diámetro) para instalar en la placa de circuitos
para utilizar con el adaptador de MMCX a 0,062 pulg. (1,57 mm). Utilice el accesorio de la herramienta auxiliar de soldadura (número de
referencia Tektronix 003-1946-xx) para instalar estos terminales en la placa de circuitos.
Los terminales de soldadura son extremadamente pequeñas y su manejo puede resultar complicado. Tektronix recomienda utilizar pinzas
y una lupa para instalar los terminales en la placa de circuitos.
Los terminales de soldadura pueden instalarse alrededor de un componente instalado en superficie en la placa de circuitos, pero es
importante mantener suficiente espacio libre para garantizar una buena conexión eléctrica para el adaptador.
Nota: La pantalla coaxial (común) del cable para punta de sonda y los adaptadores de punta siempre deben conectarse al punto
de menor impedancia (normalmente un circuito común o guía de fuente de alimentación) en el circuito que se está probando (en
relación con el cable para punta de medición/conductor central) para obtener la forma de onda más precisa.
Siga estos pasos para instalar los terminales de soldadura utilizando el auxiliar de soldadura en la placa de circuitos:
1. Introduzca con cuidado los terminales de soldadura en el auxiliar de soldadura tal como se muestra en la ilustración siguiente.
Figura 9: Uso del auxiliar de soldadura para instalar los terminales de prueba en la placa de circuitos
2. Utilice el auxiliar de soldadura para fijar los terminales de prueba mientras suelda los terminales de prueba a la placa de circuitos.
3. Si fuera necesario, aplique una pequeña cantidad de adhesivo para fortalecer la conexión con la placa de circuitos. Sin embargo,
mantenga la altura del adhesivo a un mínimo para garantizar que el adaptador tiene buen contacto eléctrico.
