Informazioni sul funzionamento
stampato, come illustrato nella figura seguente, per ottenere prestazioni elettriche migliori, specialmente in termini di CMRR. Potrebbe
essere necessario utilizzare delle pinzette per togliere i distanziali, come illustrato in figura.

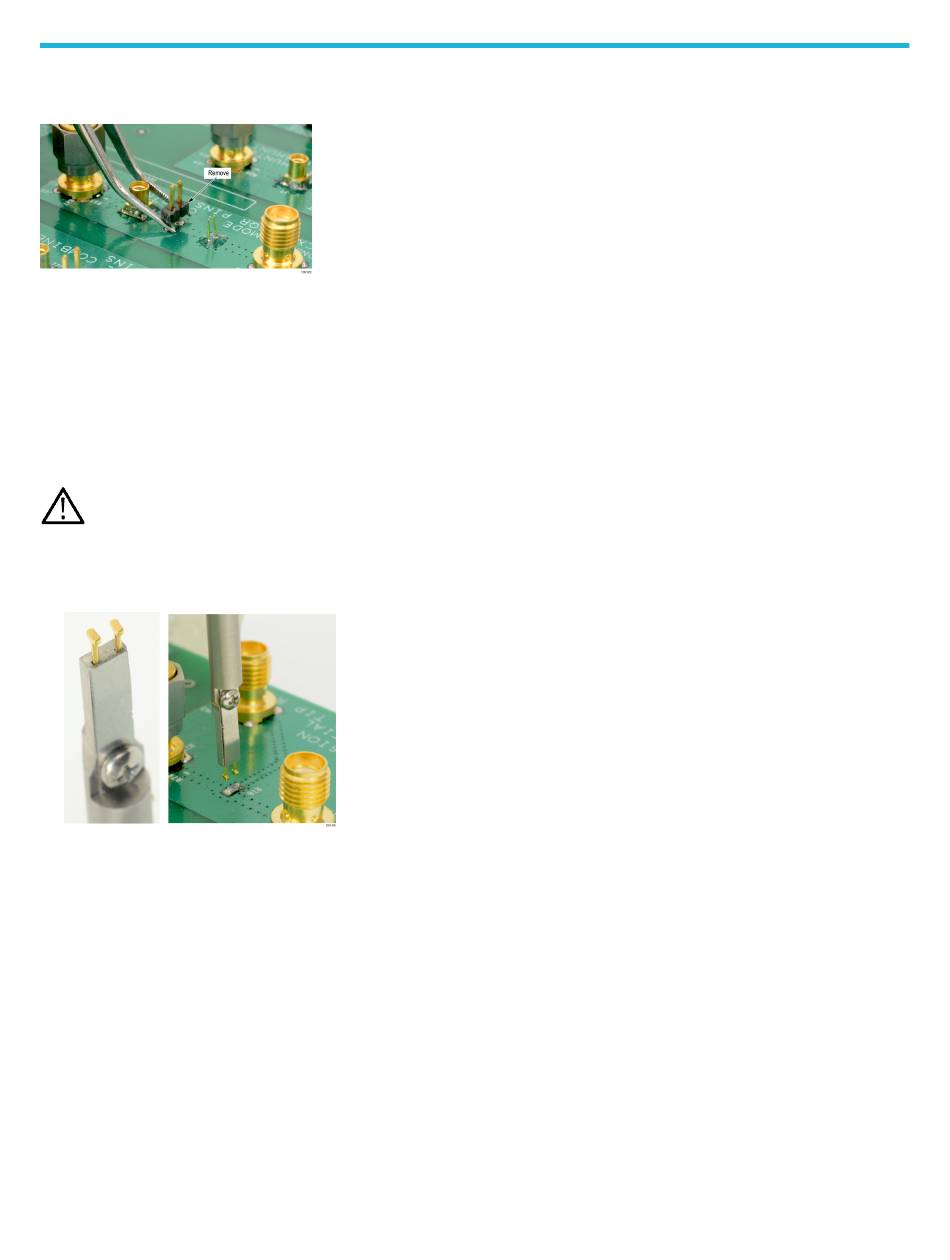

Figura 8: Rimozione della testata dei pin quadrati sul circuito stampato
Tektronix fornisce un set di pin a saldare (0,46 mm di diametro) da installare sul circuito stampato per l'utilizzo con l'adattatore da MMCX a
1,57 mm. Utilizzare l'accessorio di supporto alla saldatura (codice Tektronix 003-1946-xx) per installare questi pin sul circuito stampato.
I pin a saldare sono estremamente piccoli e possono essere difficili da maneggiare. Tektronix consiglia di utilizzare delle pinzette e una
lente di ingrandimento nell'installare i pin sul circuito stampato.
I pin a saldare possono essere installati attorno a un componente a montaggio superficiale sul circuito stampato; è comunque necessario
lasciare uno spazio adeguato per una buona connessione elettrica con l'adattatore.
Nota: La schermatura coassiale (comune) del puntale della sonda e degli adattatori deve sempre essere collegata al punto
di minore impedenza (in genere un binario di alimentazione o il comune del circuito) del circuito sotto test (relativamente al
conduttore centrale/cavo del puntale sonda) per ottenere la forma d'onda più precisa possibile.
Eseguire le seguenti operazioni per installare i pin a saldare sul circuito stampato utilizzando il supporto alla saldatura:
1. Inserire con cautela i pin a saldare nel supporto alla saldatura, come illustrato nell'immagine seguente.
Figura 9: Utilizzo del supporto alla saldatura per installare i pin quadrati sul circuito stampato
2. Utilizzare il supporto alla saldatura per tenere in posizione i pin quadrati mentre vengono saldati sul circuito stampato.
3. Se necessario, applicare un po' di adesivo per rafforzare la connessione al circuito stampato. Mantenere comunque l'altezza
dell'adesivo a un livello minimo, per avere un buon contatto elettrico per l'adattatore.
