Infors HT Labfors 5 Betriebsanleitung Seite 81

1 Verstellbare Schlauchschelle
2 Abgasfilter
3 Druckschlauch
6. Januar 2025

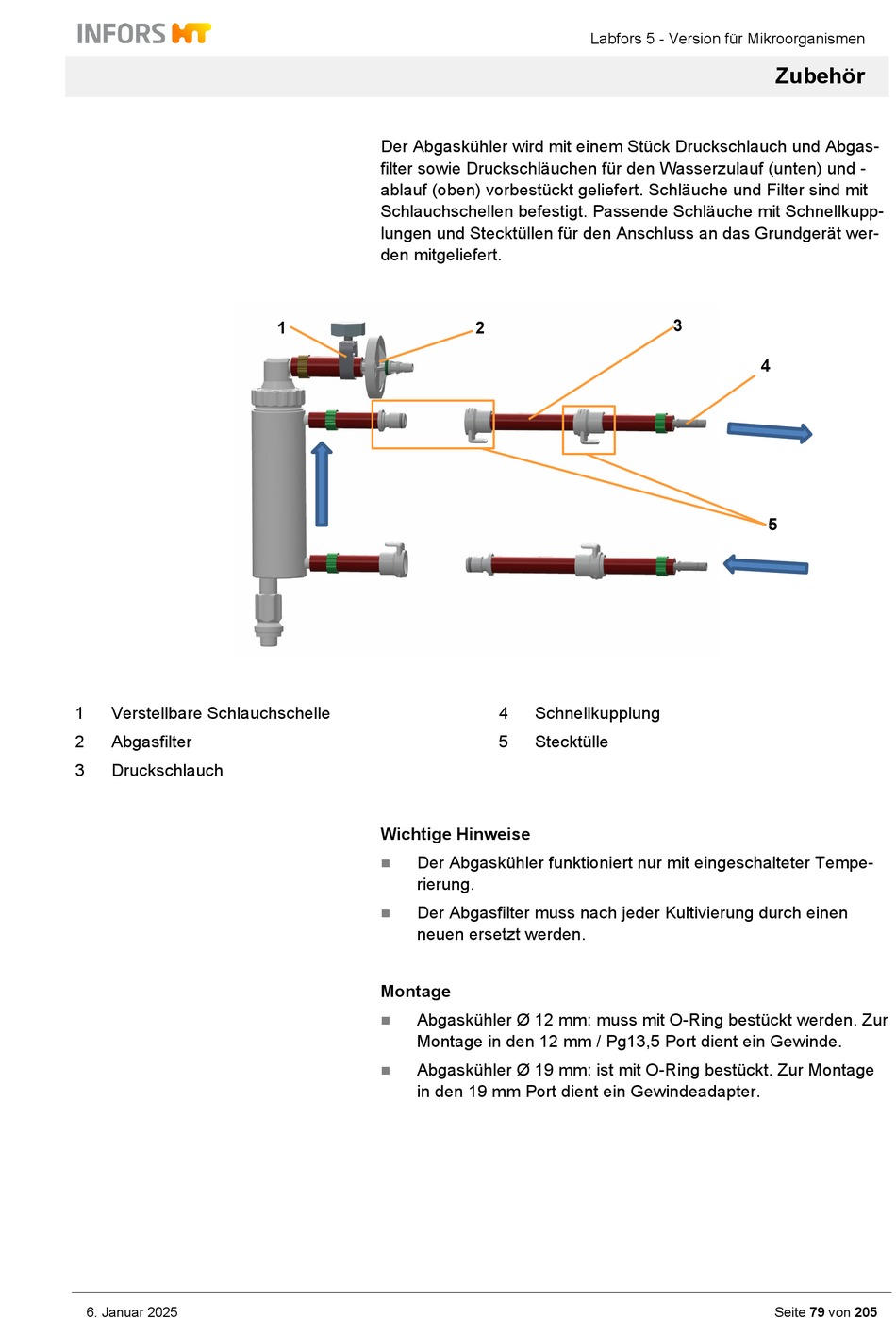

Der Abgaskühler wird mit einem Stück Druckschlauch und Abgas-
filter sowie Druckschläuchen für den Wasserzulauf (unten) und -
ablauf (oben) vorbestückt geliefert. Schläuche und Filter sind mit
Schlauchschellen befestigt. Passende Schläuche mit Schnellkupp-
lungen und Stecktüllen für den Anschluss an das Grundgerät wer-
den mitgeliefert.
1
Wichtige Hinweise
Der Abgaskühler funktioniert nur mit eingeschalteter Tempe-

rierung.
Der Abgasfilter muss nach jeder Kultivierung durch einen

neuen ersetzt werden.
Montage
Abgaskühler Ø 12 mm: muss mit O-Ring bestückt werden. Zur

Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
Abgaskühler Ø 19 mm: ist mit O-Ring bestückt. Zur Montage

in den 19 mm Port dient ein Gewindeadapter.
Labfors 5 - Version für Mikroorganismen
2
4 Schnellkupplung
5 Stecktülle
Zubehör
3
4
5
Seite 79 von 205
