Labfors 5 – Version für Mikroorganismen
Aufbau und Funktion

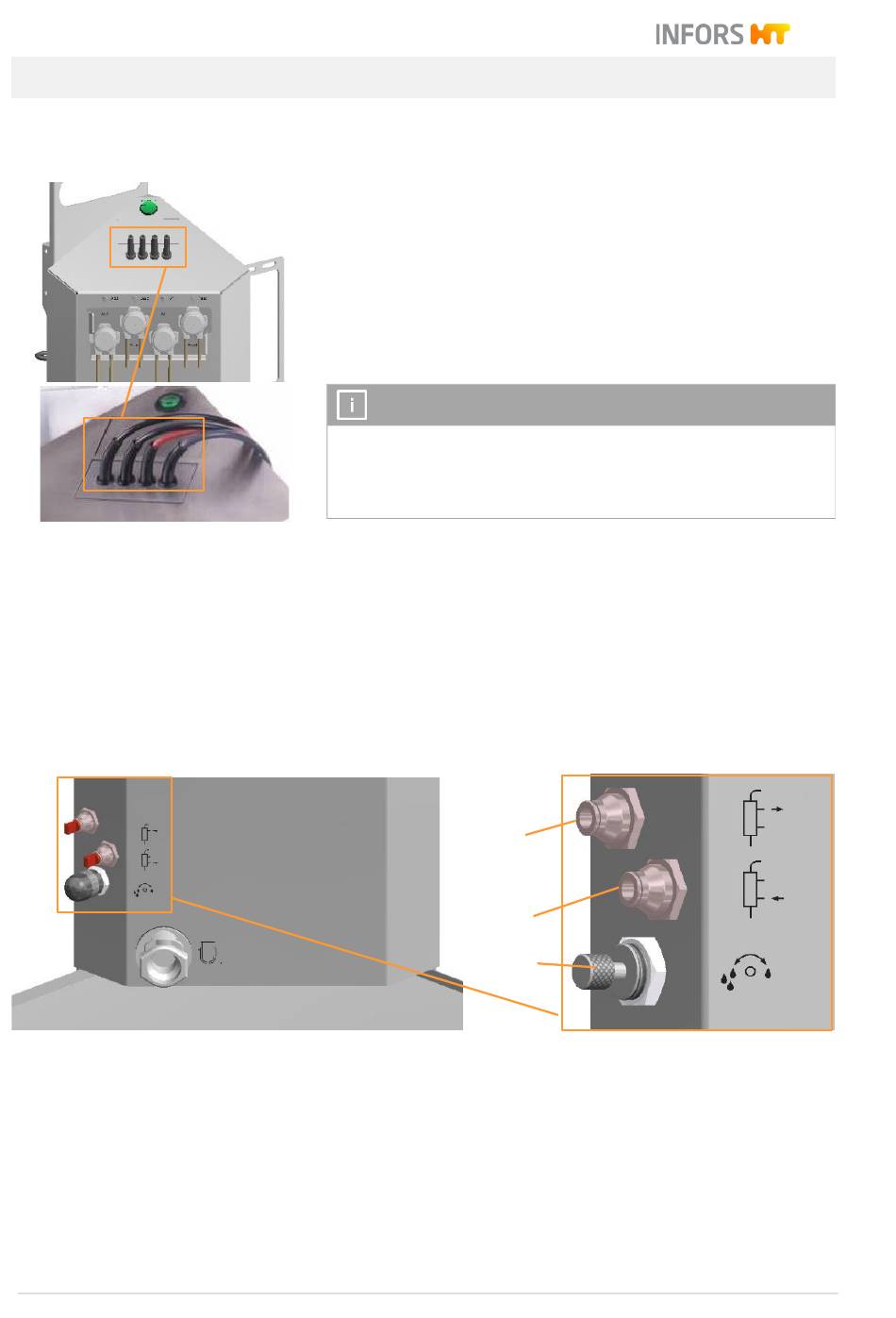

3.1.10 Anschlüsse Sensoren (Sensorkabel)
3.1.11 Anschlüsse Abgaskühler und Ventil Wasserdurchfluss
1 Wasserausgang Abgaskühler
2 Wassereingang Abgaskühler
Seite 26 von 205
Das Grundgerät ist standardmässig für die Messung der Tempera-
tur, des pH, des pO sowie für Schaumdetektion („Antischaum")
2
ausgerüstet. Das heisst, der Temperatursensor (Pt100) sowie die
Anschlusskabel für den pH-, pO
mer vorhanden. Die passenden Sensoren sind separat erhältlich
und nicht im Standardpaket inbegriffen.
Von links nach rechts: pH / Antischaum / Temperatur (Pt100) / pO
INFORMATION
Das Mess-System für pH und pO
für analoge oder digitale Sensoren des Herstellers METTLER
oder für digitale Sensoren des Herstellers HAMILTON ausge-
rüstet und konfiguriert.
Die Wasseranschlüsse für den (optionalen!) Abgaskühler und das
manuelle Ventil für die Einstellung des Wasserdurchflusses befin-
den sich links auf der Vorderseite des Grundgeräts. Die An-
schlüsse sind bei Auslieferung mit Stopfen und das Ventil mit einer
Abdeckkappe versehen. Anschlüsse und Ventil sind mit einem
Symbol gekennzeichnet.
3 Einstellung Wasserdurchfluss
Das Ventil ist ab Werk eingestellt. Bei Bedarf kann der Wasser-
durchfluss manuell eingestellt werden. Mit Hilfe einer Kontermutter
kann das Ventil in seiner gewünschten Position festgestellt wer-
den.
- und Antischaumsensor sind im-
2
ist je nach gewählter Variante
2
1
2
3
2.
