Labfors 5 – Version für Mikroorganismen
Aufbau und Funktion

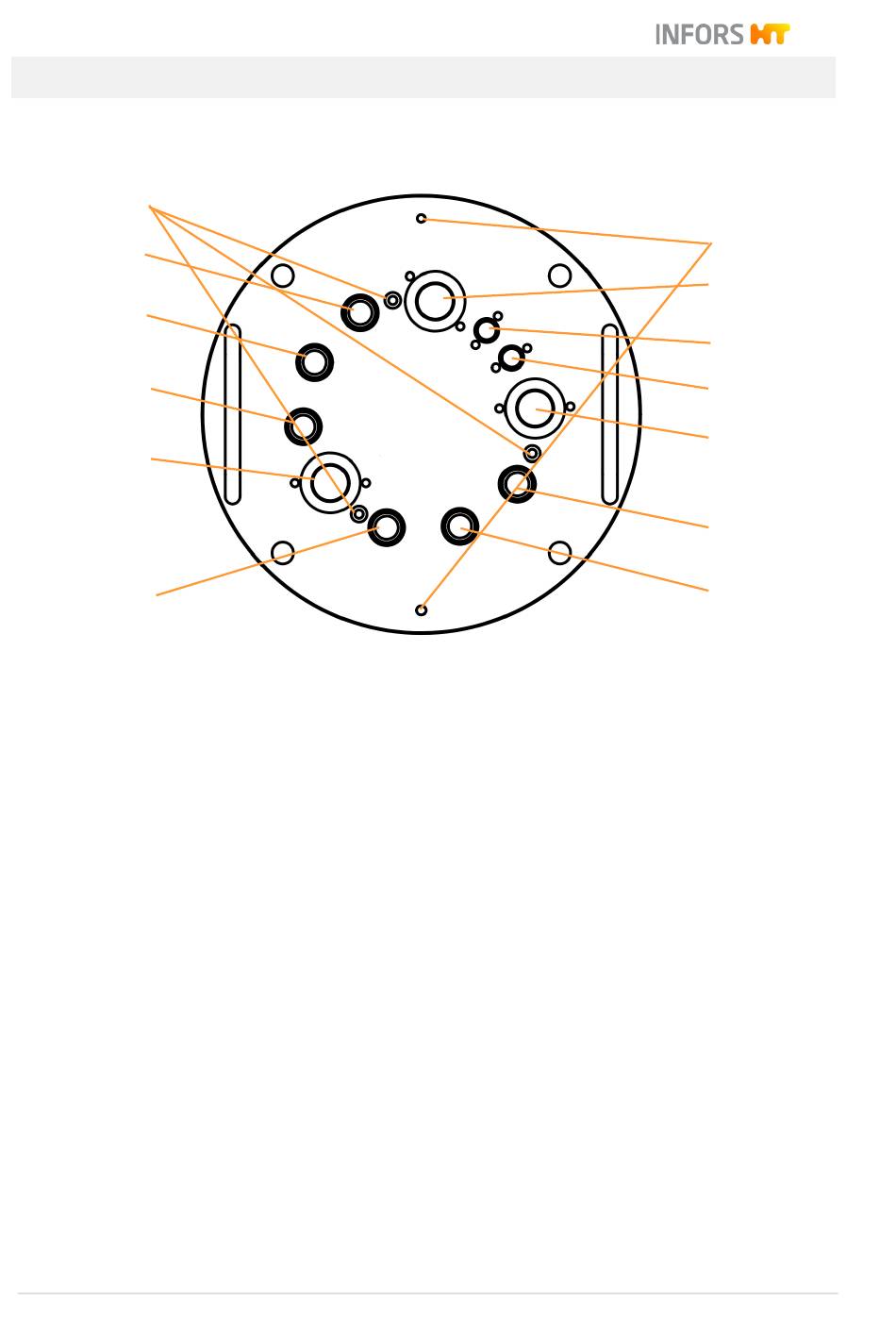

3.3.4 Gefässdeckel NW 150
13
12
11
10
9
8
1 Masseanschluss Antischaumsensor
2 Ø 19 mm: Reserve
3 Ø 10 mm: Tauchhülse Temperatursensor
(Pt100)
4 Ø 10 mm: Antischaumsensor
5 Ø 19 mm: Zugabestutzen, vierfach
6 Ø 12 mm / Pg13,5: Sparger
7 Ø 12 mm / Pg13,5: Reserve
Seite 32 von 205
8 Ø 12 mm / Pg13,5: Tauchrohr Probenahme
9 Ø 19 mm: Anstechnadel Inokulation
10 Ø 12 mm / Pg13,5: pH-Sensor
11 Ø 12 mm / Pg13,5: pO
12 Ø 12 mm / Pg13,5: Abgaskühler
13 Befestigung Blattschikane
