5.14 Klemmstutzen
6. Januar 2025

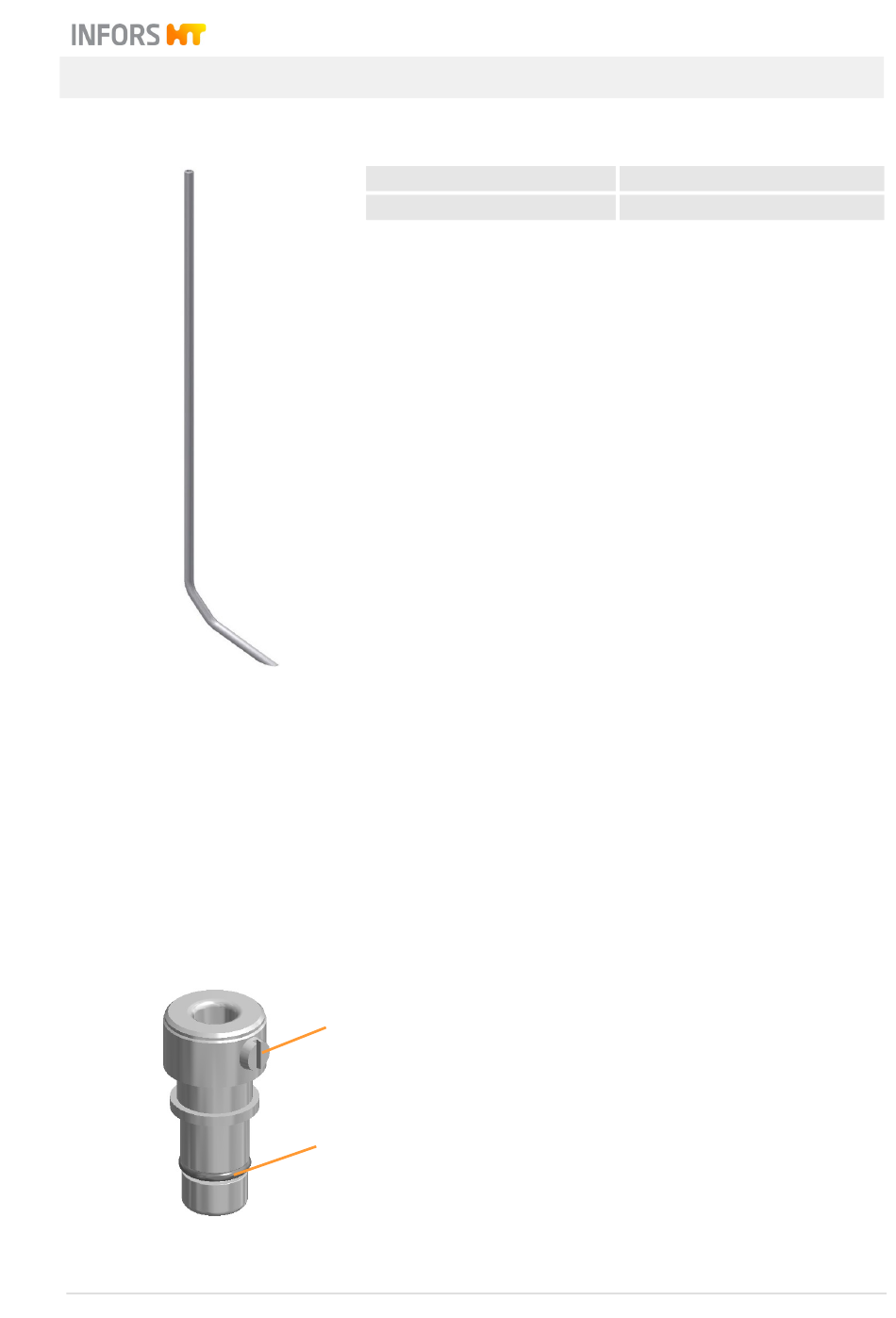

Tauchrohr, gebogen mit horizontaler Spitze, Ø 6 mm
Innen-Ø
Aussen-Ø Schlauchanschluss
Das Tauchrohr reicht bis zum Gefässboden.
Klemmstutzen werden für die Montage des Spargers, der verschie-
denen Tauchrohre sowie der Antischaum-/Levelsensoren verwen-
det. Mit Hilfe des Klemmstutzens wird das Einbauteil fixiert und
lässt sich in der Einbautiefe einstellen.
Der Klemmstutzen muss dem Aussendurchmesser des Einbauteils
und der Grösse des Ports entsprechen.
Klemmstutzen Ø 6 mm / 10 mm
Ist mit O-Ring (B) bestückt.
Zur Montage in den 10 mm Port dienen zwei Schlitzschrauben.
A
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
B
Labfors 5 - Version für Mikroorganismen
4,0 mm
6,0 mm
Zubehör
