Infors HT Labfors 5 Betriebsanleitung Seite 35

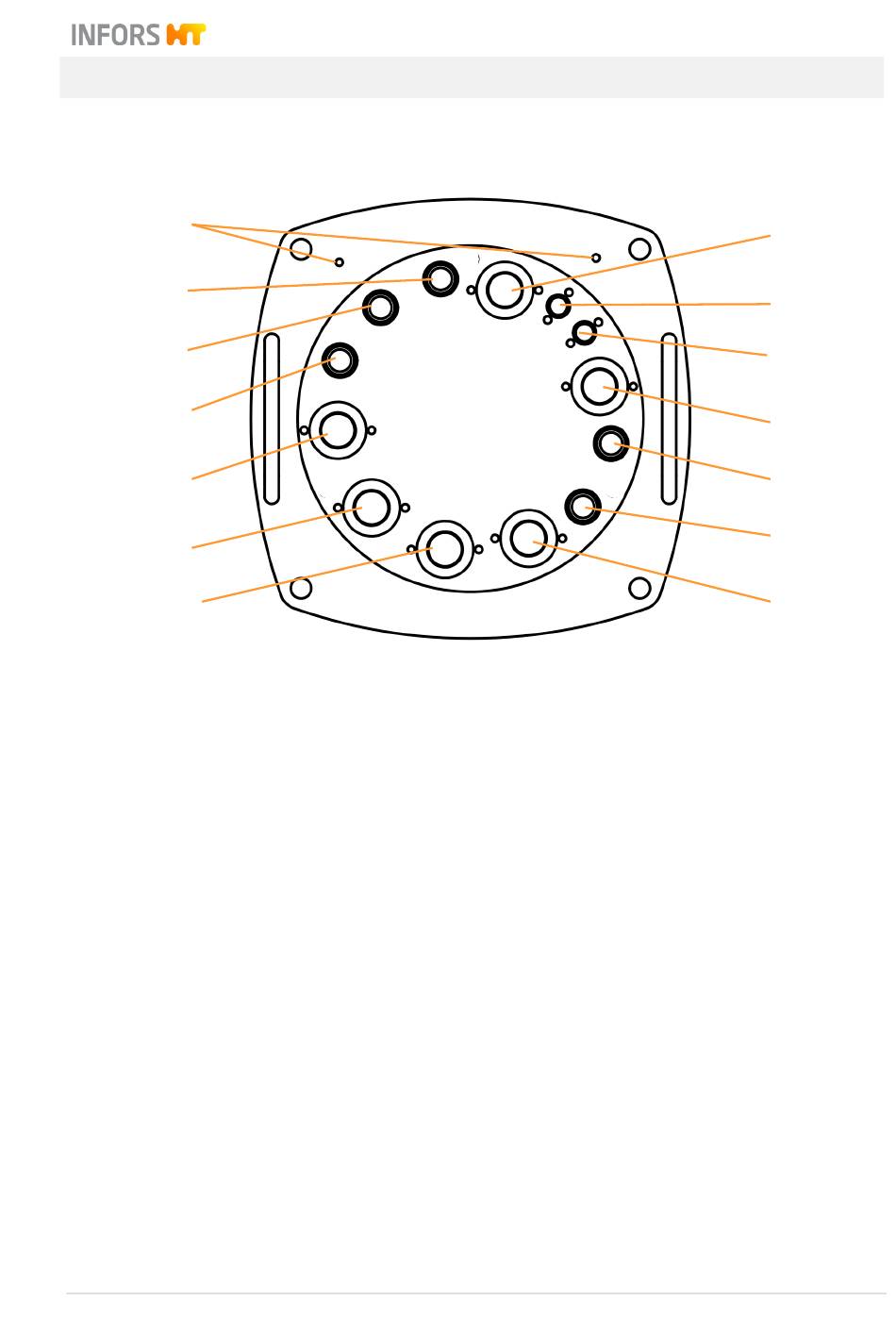

3.3.5 Gefässdeckel NW 200
14
13
12
11
10
9
8
1 Ø 19 mm: Reserve
2 Ø 10 mm: Tauchhülse Temperatursensor
(Pt100)
3 Ø 10 mm: Antischaumsensor
4 Ø 19 mm: Reserve
5 Ø 12 mm / Pg13,5: Sparger
6 Ø 12 mm / Pg13,5: Tauchrohr Probenahme
7 Ø 19 mm: Inokulation
6. Januar 2025
Labfors 5 - Version für Mikroorganismen
Aufbau und Funktion
8 Ø 19 mm: Reserve
9 Ø 19 mm: Reserve
10 Ø 19 mm: Zugabestutzen, vierfach
11 Ø 12 mm / Pg13,5: pH-Sensor
12 Ø 12 mm / Pg13,5: pO
13 Ø 12 mm / Pg13,5: Abgaskühler
14 Masseanschluss Antischaumsensor
1
2
3
4
5
6
7
-Sensor
2
Seite 33 von 205
