Labfors 5 – Version für Mikroorganismen
Zubehör
Seite 76 von 205

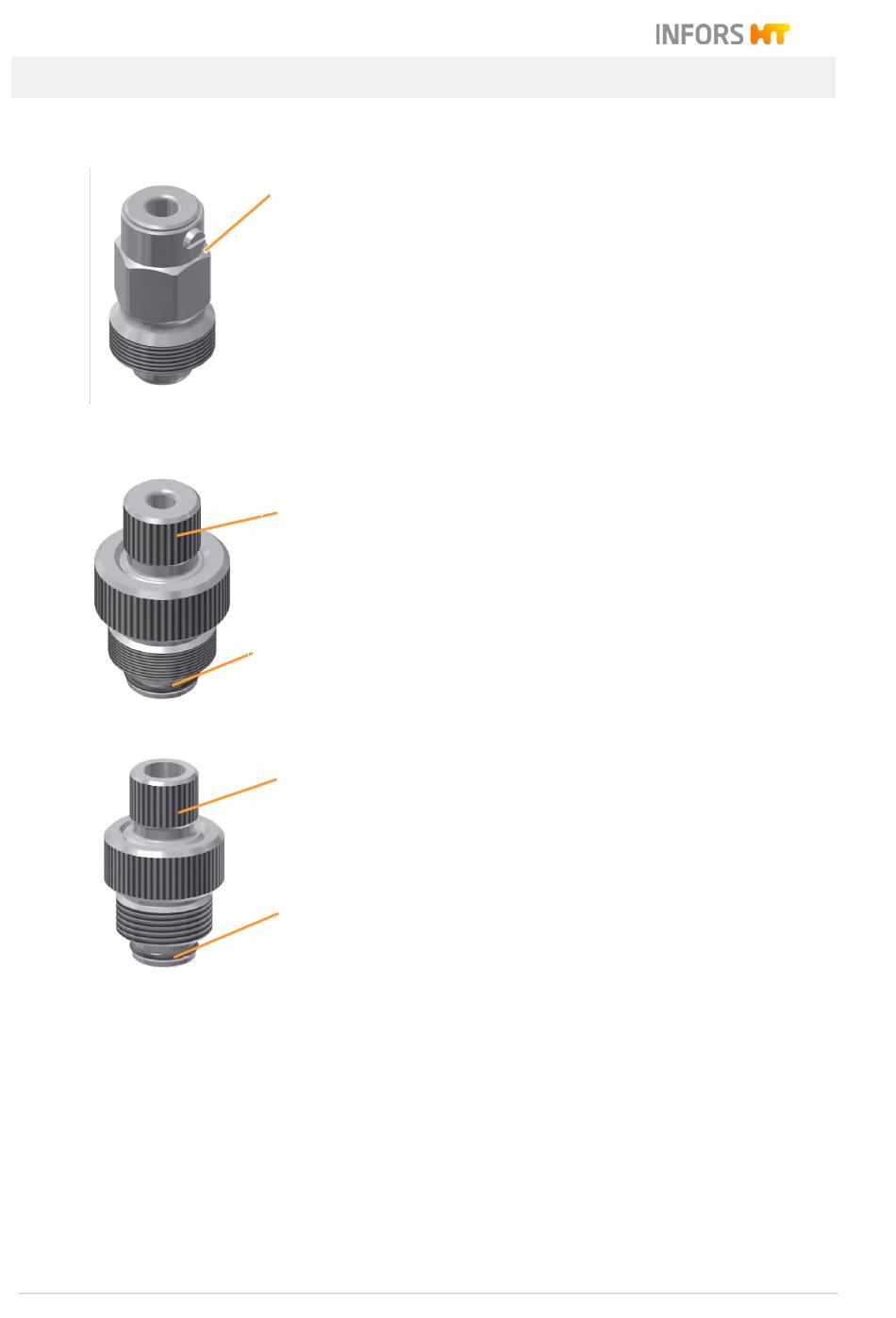

Klemmstutzen Ø 6 mm / 12 mm
Wird vor der Montage mit einem O-Ring bestückt.
A
Zur Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
Klemmstutzen, Ø 6 mm / 19 mm
Ist mit O-Ring (B) bestückt.
Zur Montage in den 19 mm Port dient ein Gewindeadapter (siehe
A
Kapitel „Gewindeadapter").
Nach Lösen der Hohlschraube (A) lässt sich das Bauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Hohlschraube wird es im Klemmstutzen fixiert.
B
Klemmstutzen, Ø 12 mm / 19 mm
Ist mit O-Ring (B) bestückt.
Zur Montage in den 19 mm Port dient ein Gewindeadapter.
A
Nach Lösen der Hohlschraube (A) lässt sich das Einbauteil mit
Ø 12 mm in den Klemmstutzen einführen, bzw. herausziehen.
Durch Anziehen der Hohlschraube wird es im Klemmstutzen fixiert.
B
