6.2.2
Refroidissement du dispositif de serrage
La broche motorisée n'a pas de système de refroidissement intégré. La broche doit être refroidie par le dispositif de serrage.
Les méthodes de refroidissement possibles sont le refroidissement par eau, par air ou par convection. Le refroidissement par eau
offre les meilleures performances. Vous trouverez ci-dessous un aperçu des options du moteur et des méthodes de refroidissement
possibles.
Motor
Refroidissement par eau
33-AC-01
Aucune limite
Nécessaire au-delà de
33-AC-02
60.000 rpm
33-DC-02
Aucune restriction
33-DC-02-NT
33-DC-03
ATTENTION
• La température au niveau du boîtier de la vis ne doit pas dépasser 60 °C, sinon la durée de vie des roulements à billes
sera réduite.
• Si le refroidissement par le dispositif de serrage n'est pas suffisant, veuillez contacter votre interlocuteur SycoTec pour
une assistance à la conception.
6.3
Raccordement pneumatique
Raccordez tous les tuyaux pneumatiques à la broche, le cas échéant.
6.4
Raccordement électrique
Connectez tous les raccordements électriques à la broche.
6.4.1
Convertisseur de fréquence
La broche motorisée ne peut être utilisée qu'avec un convertisseur de fréquence approprié.
Vérifier si les indications de tension et de fréquence figurant sur la plaque signalétique de la broche motorisée correspondent aux
données du convertisseur de fréquence.
SycoTec recommande le fonctionnement avec des convertisseurs de fréquence de type e@syDrive 4624, 4625, 4626, 4330 pour des
broches avec une tension nominale jusqu'à 50 V. D'autres variateurs sont possibles. SycoTec supporte de nombreux entraînements
tiers. En cas de besoin, veuillez vous adresser à votre interlocuteur SycoTec pour obtenir de l'aide.
ATTENTION
• Le jeu de paramètres dans le convertisseur de fréquence doit être réglé sur le type de broche correspondant.
• L'installation et le raccordement ne doivent être effectués que par un personnel qualifié, en respectant les
instructions d'utilisation du variateur et les prescriptions de sécurité locales en vigueur. Avant d'autoriser le
fonctionnement, vérifier la sécurité électrique.
• Les risques liés à des erreurs dans l'alimentation électrique ou à d'autres dysfonctionnements, tels qu'un démarrage
inattendu ou un sens de rotation incorrect, doivent être exclus par des mesures de protection appropriées de la
commande de la machine.
• Selon la version du convertisseur de fréquence, des états de fonctionnement tels que broche motorisée en rotation,
broche motorisée à l'arrêt, broche motorisée surchargée, etc. peuvent être transmis à la commande machine
supérieure.

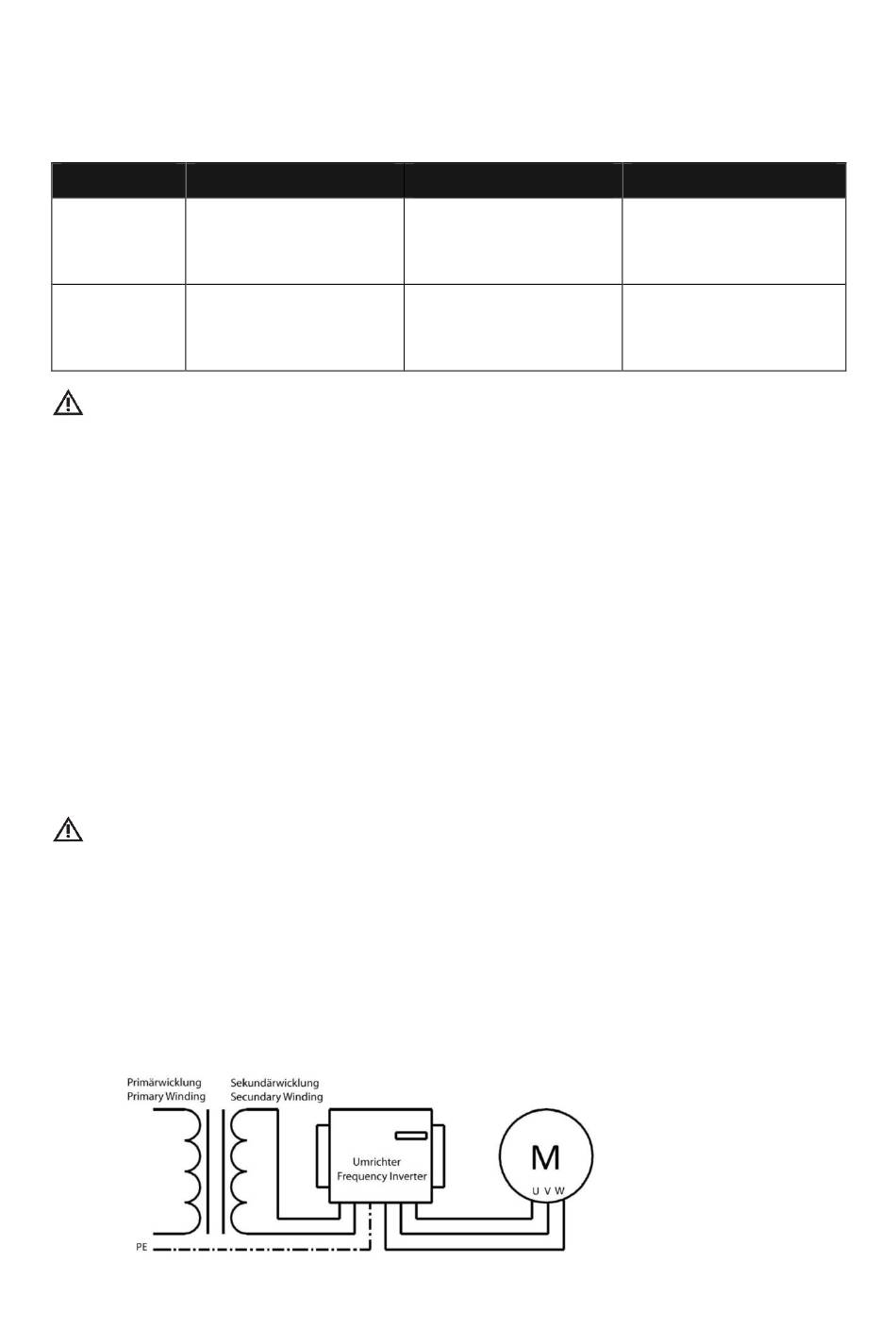

• Pour les moteurs avec une tension assignée ≤ 50 V (tension assignée voir chapitre
séparation sûre avec double isolation du circuit secteur entre l'enroulement primaire et l'enroulement secondaire
selon EN 61800-5-1 ou EN 60950 est nécessaire.
Refroidissement par air de
barrage
Seulement jusqu'à 60.000 rpm
Bonne conductivité thermique
nécessaire entre la broche et le
dispositif de serrage.
Puissance / couple S1
légèrement limité
Convection
Seulement jusqu'à 20.000 rpm
Bonne conductivité thermique
nécessaire entre la broche et le
dispositif de serrage.
Non recommandé.
Puissance / couple S1 légèrement
limité.
Bonne conductivité thermique
nécessaire entre la broche et le
dispositif de serrage.
5.2 Configuration de
base), une
25 (FR)
