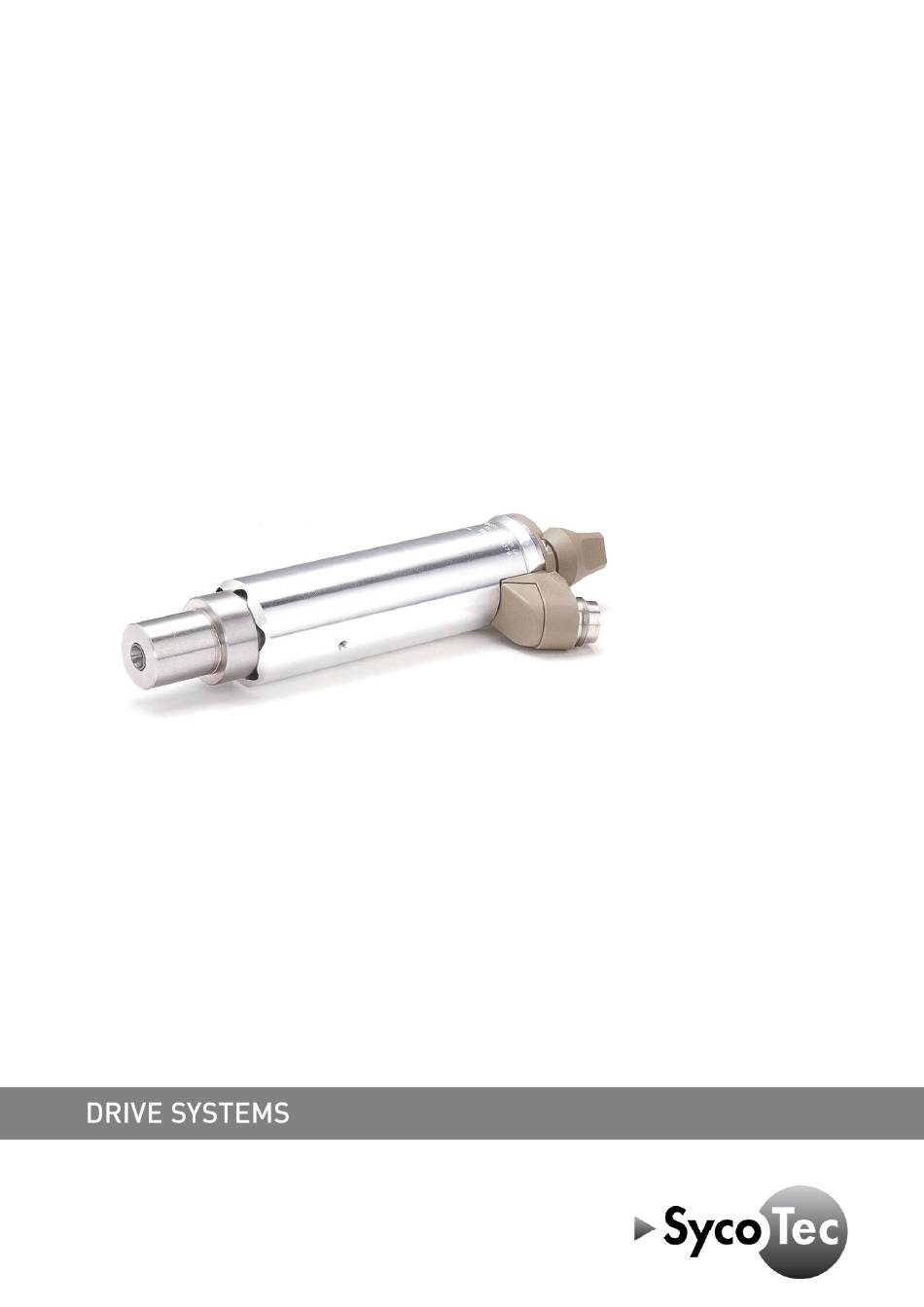

- Seite 1 Gebrauchsanweisung HF-Motorspindel 4010...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis A 1.0 Benutzerhinweise A 1.1 Verwendete Symbole A 1.2 Wichtige Hinweise A 1.3 Sicherheitsmaßnahmen A 1.4 Verwendungszweck und Einsatzmöglichkeiten A 2.0 Lieferumfang - Zubehör A 2.1 Lieferumfang A 2.2 Zubehör A 3.0 Elektro-Anschluss A 4.0 Einbau und Inbetriebnahme A 4.1 Betrieb A 5.0 Bedienung A 5.1 Einsetzen der Spannzange A 5.2 Lösen der Spannzange... -
Seite 4: A 1.0 Benutzerhinweise
Änderungen und Verbesserungen des Produktes aufgrund technischer Neuentwicklungen sind möglich. Ein Anspruch auf Nachrüstung bereits bestehender Geräte entsteht daraus nicht. SycoTec übernimmt keine Verantwortung für Schäden, entstanden durch: • äußere Einwirkungen (schlechte Qualität der Medien oder mangelhafte Installation) • Anwendung falscher Information •... -
Seite 5: A 1.3 Sicherheitsmaßnahmen
Der Garantie-Anspruch erlischt, wenn Defekte oder ihre Folgen darauf beruhen können, dass der Kunde oder nicht von SycoTec autorisierte Dritte Eingriffe oder Veränderungen am Produkt vornehmen. Die EMV Messungen müssen in Verbindung mit dem Umrichter durchgeführt und bewertet werden. -
Seite 6: A 1.4 Verwendungszweck Und Einsatzmöglichkeiten
A 1.4 Verwendungszweck und Einsatzmöglichkeiten Die Motorspindel ist vorgesehen für den Einsatz in Maschinen zum Bohren. Geeignet für den Betrieb bei 5.000 - 60.000 min A 2.0 Lieferumfang - Zubehör A 2.1 Lieferumfang HF-Motorspindel 4010 Material-Nr. 0.674.0830 Pflegeset Material-Nr. 0.411.0190 Gebrauchsanweisung Material-Nr. 0.488.5642 Lieferumfang auf Vollständigkeit überprüfen. -
Seite 7: A 3.0 Elektro-Anschluss
Prüfen, ob Spannung und Frequenzangaben mit den Daten des Frequenzumrichters übereinstimmen. Verwendete Symbole siehe A 1.1 SycoTec empfiehlt den Betrieb mit Frequenzumrichter Typ e@syDrive 4424 (reduzierte Leistung) und Frequenzumrichter Typ e@syDrive 4425. Bei Verwendung eines anderen Frequenzumrichters ist darauf zu achten, dass die Umrichterausgangsspannung zum Netz die Anforderungen der "Doppelten Isolation"... -
Seite 8: A 4.1 Betrieb
A 4.1 Betrieb Bei der Erstinbetriebnahme und bei jedem Betrieb der Motorspindel unbedingt die im Kapitel - A 1.3 Sicherheitsmaßnahmen - aufgeführten Punkte beachten! Motorspindel nur mit eingespanntem Werkzeug oder Spannstift betreiben bzw. ablegen. A 5.0 Bedienung Bei der Erstinbetriebnahme und bei jedem Betrieb der Motorspindel unbedingt die im Kapitel - A 1.3 Sicherheitsmaßnahmen - aufgeführten Punkte beachten! Werkzeug- bzw. -
Seite 9: A 5.3 Werkzeugwechsel
A 5.3 Werkzeugwechsel • Spannzange (2) durch Eindrücken von Spannknopf (1) und Drehung in Pfeilrichtung öffnen, bis Spannstift (3) bzw. Werkzeug nach vorn entnommen werden kann. • Neues Werkzeug bis Anschlag in Spannzange (2) einschieben. Spannzange durch Eindrücken von Spannknopf (1) und Drehung in Pfeilrichtung mit eingelegtem Werkzeug oder Spannstift (3) festdrehen. -
Seite 10: A 7.0 Technische Daten
A 7.0 Technische Daten Weitere Einbaumaße, mit Toleranzen, sind auf Wunsch bei SycoTec erhältlich. Anzuwendende Norm EN 60034-1 "Drehende elektrische Maschinen". Spanndurchmesser 33 mm Motorart 3 Phasen-Asynchronmotor Drehzahlbereich 5.000 - 60.000 min Spannung 30 V 3~ Strom max. 8 A Drehmoment max. - Seite 11 Abmessungen Leistungsdiagramm 5,00 max. Dr ehmoment / t or que 4,50 4,00 max . Dr ehmoment / 3,50 max. Leist ung / t orque 4424) power 3,00 2,50 max. Leist ung / 2,00 power 4424) 1,50 S1 Leist ung / power 1,00 0,50 S1 Dr ehmoment / t or que...
-
Seite 12: A 8.0 Einlaufvorschrift
A 8.0 Einlaufvorschrift Nach längerer Lager- oder Stillstandszeit und vor Erstinbetriebnahme muss die Motorspindel nach folgender Einlaufvorschrift neu eingefahren werden. Die Motorspindel darf während des Einlaufvorganges die Temperatur von 40°C nicht überschreiten. Laufzeit Drehzahlvorwahl n Einlaufzyklus [Minuten] [1/min] Gesamtzeit 159 Minuten 5.000 10.000 Intervall 20 Sek. -
Seite 13: A 9.0 Spannzangen
0.674.2702 Ø 3,1 mm 0.674.2752 Ø 3,4 mm 0.674.2782 A 10.0 Service und Reparatur Die Reparatur der Motorspindel erfolgt ausschließlich durch SycoTec oder durch eine von SycoTec zugelassene Reparaturstelle. Im Reparaturfall wenden Sie sich bitte an SycoTec. (www.sycotec.eu/DRIVE SYSTEMS/After Sales) -
Seite 14: Gewährleistungsbedingungen
Dauer von 12 Monaten ab dem vom Verkäufer bescheinigten Verkaufsdatum. Bei begründeten Beanstandungen leistet SycoTec Gewährleistung durch kostenlose Ersatzteillieferung oder Instandsetzung. SycoTec haftet nicht für Defekte und deren Folgen, die entstanden sind oder entstanden sein können, durch natürliche Abnützung, unsachgemäße Behandlung, Reinigung oder Wartung, Nichtbeachtung der Wartungs-, Bedienungs-, oder Anschlussvorschriften, Korrosion, Verunreinigung in der Luftversorgung oder chemische oder elektrische Einflüsse, die ungewöhnlich oder...
