5.4
Roulement de la broche
La broche motorisée est équipée de roulements à billes de haute précision. Ils offrent une excellente précision et sont optimisés
pour un fonctionnement à des vitesses élevées. Les roulements à billes de haute précision absorbent sans jeu les forces radiales et
axiales issues du processus d'usinage.
Les roulements à billes possèdent une lubrification à vie à la graisse, ce qui fait qu'ils ne nécessitent pas d'entretien ni de regraissage.
Pour obtenir des informations détaillées sur les valeurs de charge radiale et axiale possibles de votre broche motorisée,
veuillez contacter votre représentant SycoTec.
5.4.1
1vs1 Highspeed (HS)
Disposition des roulements
Type
Quantité
Lubrification
Vitesse de rotation max. possible palier [rpm]
Roulements à vitesse standard [rpm]
Capacité de charge axiale [N]*
Capacité de charge radiale [N]*
*Charge continue. Valeurs calculées, basées sur les conditions générales définies par SycoTec.
5.4.2
1vs1 Lowspeed (LS)
Disposition des roulements
Type
Quantité
Lubrification
Vitesse de rotation max. possible palier [rpm]
Roulements à vitesse standard [rpm]
Capacité de charge axiale [N]*
Capacité de charge radiale [N]*
*Charge continue. Valeurs calculées, basées sur les conditions générales définies par SycoTec.
5.5

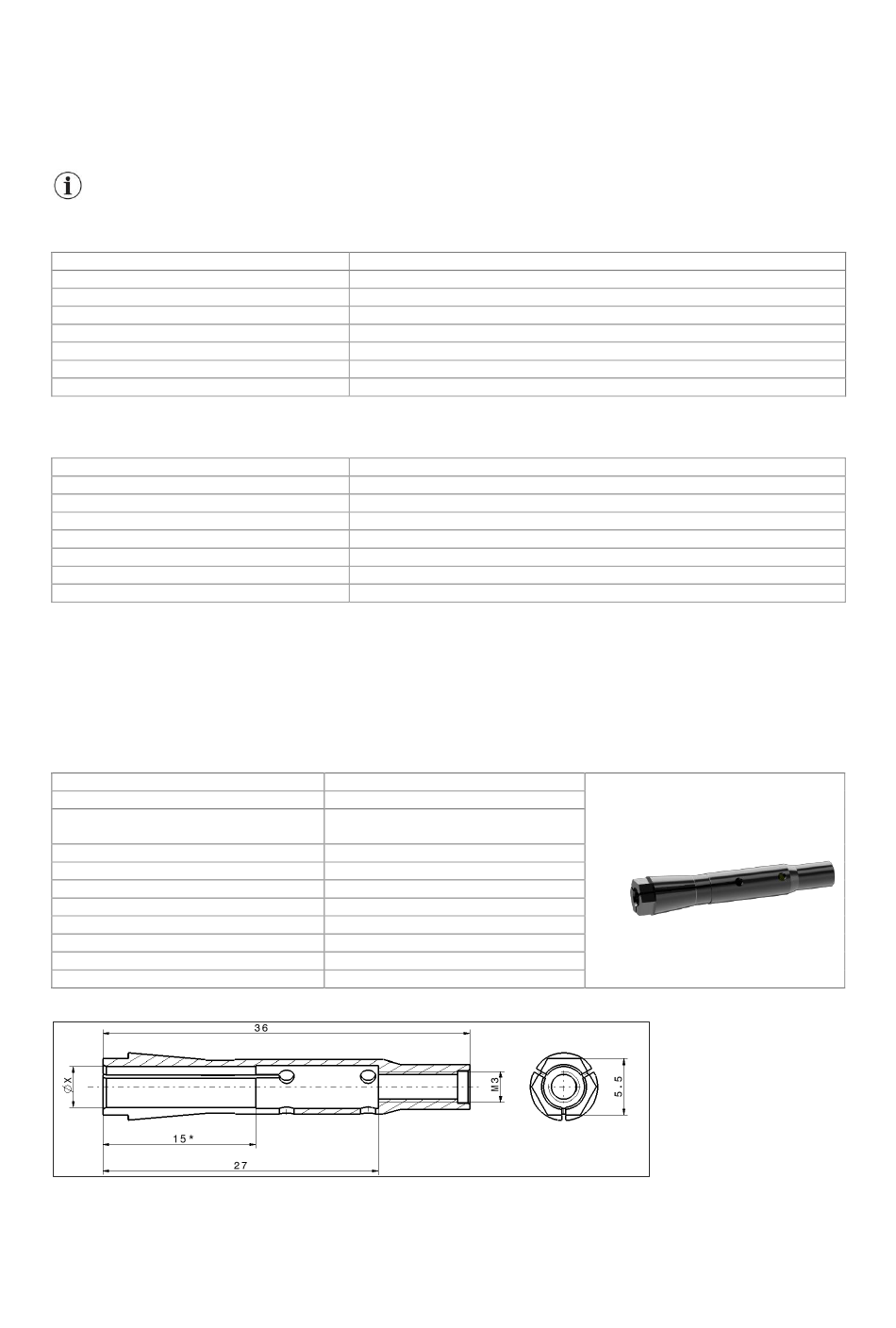

Système de serrage C3
Le système de serrage C3 est un système de serrage direct automatique développé par SycoTec. Le serrage direct signifie que la
queue de l'outil est serrée directement et n'est pas préinstallée dans un porte-outil.
Le système de serrage C3 a été développé pour les applications à grande vitesse et peut fonctionner à plus de 100.000 rpm.
Pour des informations détaillées sur les tailles et les modèles de pinces de serrage, voir :
https://sycotec.eu/en/product/collet chuck-c3/
Type de pince de serrage
Plage de serrage
Tolérance de l'alésage de la pince de
serrage
Tolérance requise Queue de l'outil
Concentration (cône)
Concentricité (outil) typiquement
Force axiale de maintien de l'outil [N]
Cycles de changement d'outil min.
Nombre max. Vitesse de rotation [rpm]
Matériau
Traitement de surface
*Les pinces de serrage standard SycoTec sont revêtues. Des pinces de serrage sans revêtement sont également disponibles.
*Profondeur minimale de serrage de l'outil
Les pinces de serrage C3 sont disponibles en différentes tailles. Les tailles standard peuvent être consultées sur www.sycotec.eu.
Des tailles spéciales sont possibles et peuvent être demandées à votre interlocuteur SycoTec.
Roulements à billes en céramique
Roulements à billes en céramique
C3
max. Ø 4 mm
H6
min. h7
≤ 1 µm
≤ 10 µm – 15 mm par pince de serrage
min. 450
100.000
100.000
Acier inoxydable
Trempé et revêtu de DLC*
1vs1 HS
2
Lubrifié à vie
105.000
100.000
75
60
1vs1 LS
2
Lubrifié à vie
90.000
60.000
40
45
