SycoTec 4033 xC-C3 Gebrauchsanweisung Seite 133

6.2.2 Refrigeración del dispositivo de fijación
El electrohusillo no dispone de refrigeración integrada. El husillo debe refrigerarse a través del dispositivo de sujeción.
Los posibles métodos de refrigeración son refrigeración por agua, refrigeración por aire o convección. La refrigeración por agua
ofrece el mayor rendimiento. A continuación encontrará un resumen de las opciones de motor y los posibles métodos de
refrigeración.
Motor Refrigeración por agua
33-AC-01 Sin limitación
Obligatorio por encima de
33-AC-02 60.000 rpm
33-DC-02 Sin restricciones
33-DC-02-NT
33-DC-03
ATENCIÓN
• La temperatura en el alojamiento del husillo no debe superar los 60 °C, de lo contrario se reducirá la vida útil de los
rodamientos de bolas.
• Si la refrigeración proporcionada por el dispositivo de fijación no es suficiente, póngase en contacto con su persona
de contacto de SycoTec para obtener asistencia en el diseño.
6.3 Conexión neumática
Conecte todas las mangueras neumáticas al husillo, si las hay.
6.4 Conexión eléctrica
Conecte todas las conexiones eléctricas al husillo.
6.4.1 Convertidor de frecuencia
El electrohusillo sólo debe utilizarse con un convertidor de frecuencia adecuado.
Compruebe que las especificaciones de tensión y frecuencia de la placa de características del electrohusillo coinciden con los
datos del convertidor de frecuencia.
SycoTec recomienda el funcionamiento con convertidores de frecuencia del tipo e@syDrive 4624, 4625, 4626, 4330 para husillos
con una tensión nominal de hasta 50 V. Son posibles otros convertidores. Son posibles otros convertidores. SycoTec admite
muchos accionamientos de otros fabricantes. Póngase en contacto con su persona de contacto de SycoTec para obtener
asistencia en caso necesario.
ATENCIÓN
• El parámetro ajustado en el convertidor de frecuencia debe ajustarse al tipo de husillo correspondiente.
• La instalación y la conexión sólo deben ser realizadas por personal cualificado de acuerdo con las instrucciones de
funcionamiento del convertidor y las normas de seguridad aplicables localmente. Compruebe la seguridad eléctrica
antes de autorizar el funcionamiento.
• Los peligros debidos a fallos en la alimentación eléctrica o a otros fallos, por ejemplo, una puesta en marcha
inesperada o un sentido de giro incorrecto, deben descartarse mediante medidas de protección adecuadas en el
sistema de control de la máquina.
• En función del diseño del convertidor de frecuencia, los estados de funcionamiento como, por ejemplo, electrohusillo
girando, electrohusillo parado, electrohusillo sobrecargado, etc., pueden transmitirse al sistema de control de la
máquina de nivel superior.

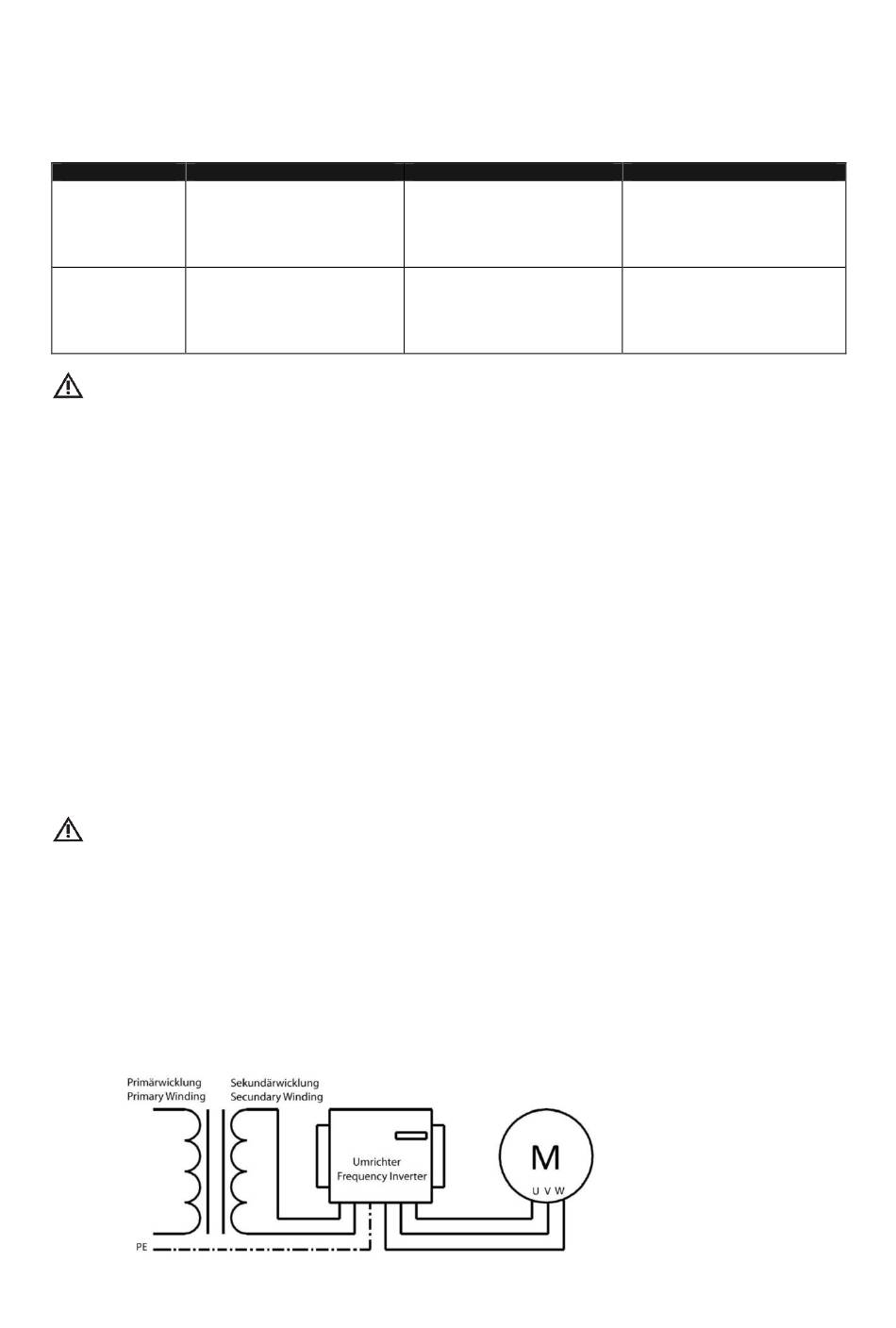

• En los motores con una tensión nominal ≤ 50 V (para la tensión nominal, véase el capítulo
el aislamiento seguro con doble aislamiento del circuito de red entre el devanado primario y secundario conforme a
las normas EN 61800-5-1 o EN 60950.
Refrigeración por aire de bloqueo Convección
Sólo hasta 60.000 rpm
Se requiere una buena
conductividad térmica entre el
husillo y el dispositivo de sujeción.
Potencia / par S1 ligeramente
limitados
Sólo hasta 20.000 rpm
Se requiere una buena
conductividad térmica entre el
husillo y el dispositivo de fijación.
No se recomienda.
Potencia/par S1 ligeramente
limitados.
Se requiere una buena
conductividad térmica entre el
husillo y el dispositivo de fijación.
5.2 Configuración básica),
25 (ES)
