5.7.3

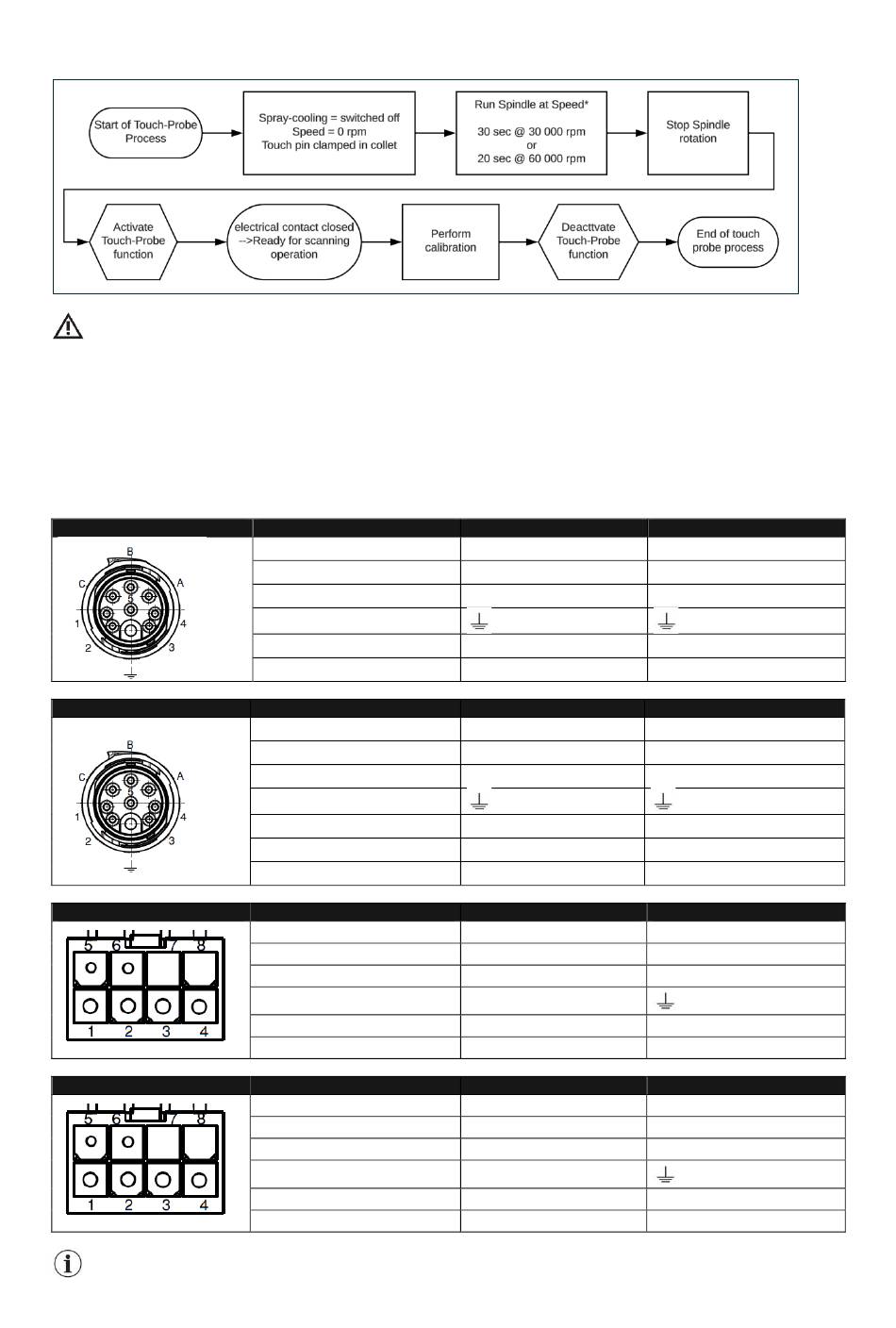

Ablaufdiagramm Antastfunktion (TP)
ACHTUNG
Die Antastfunktion (TP) darf nur bei völligem Stillstand der Motorspindel betrieben werden.
*Der Betrieb mit Drehzahl ist hilfreich, um eventuelle Flüssigkeitsrückstände an der Schnittstelle zwischen statischen
und rotierenden Bauteilen zu entfernen.
*Der Betrieb mit Drehzahl ist auch eine geeignete Gegenmaßnahme, wenn eine fehlerhafte Verbindung zwischen
statischem und rotierendem Bauteil erkannt wird.
5.8
Steckverbinder
Den jeweils verwendeten Steckertyp entnehmen Sie bitte dem spezifischen Datenblatt.
Ein detailliertes Datenblatt ist für jedes Verbindungskabel verfügbar und kann unter
915
915-7P
MFJ
MFJ-5P
SycoTec empfiehlt, die im Zubehör aufgeführten Verbindungskabel zu verwenden. Soll das Verbindungskabel selbst
hergestellt werden, beachten Sie bitte die Belegung gemäß den obigen Tabellen und wenden Sie sich bei Unklarheiten an
Ihren SycoTec-Ansprechpartner.
Name
Phase U
Phase V
Phase W
Schutzleiter PE
Temperaturfühler TP-
Temperaturfühler TP+
Name
Phase U
Phase V
Phase W
Schutzleiter PE
Temperaturfühler TP-
Temperaturfühler TP+
Antastfunktion (TP)
Name
Phase U
Phase V
Phase W
Schutzleiter PE
Temperaturfühler TP-
Temperaturfühler TP+
Name
Phase U
Phase V
Phase W
Schutzleiter PE
Antastfunktion (TP)
Nicht angeschlossen
www.sycotec.eu
Steckverbinder
A
B
C
1
2
Steckverbinder
A
B
C
1
2
3
Steckverbinder
1
2
3
4
5
6
Steckverbinder
1
2
3
4
5
6
heruntergeladen werden.
Kabel
U / 1
V / 2
W / 3
Weiß
Schwarz
Kabel
U / 1
V / 2
W / 3
5
6
7
Kabel
U / 1
V / 2
W / 3
Weiß
Schwarz
Kabel
U / 1
V / 2
W / 3
Weiß
Schwarz
