5.6
Sistemi di cambio utensili
5.6.1
Sostituzione pneumatica dell'utensile
La sostituzione dell'utensile avviene in modo pneumatico. Applicando l'aria compressa appropriata, un elemento a molla all'interno
del mandrino a motore viene azionato e la pinza di serraggio viene rilasciata in modo da poter rimuovere l'utensile. Quando il
sistema pneumatico viene sfiatato, la pinza di serraggio viene ritratta dall'elemento a molla e l'utensile viene bloccato. Il sistema
pneumatico si ripristina automaticamente quando l'aria viene rilasciata; non è necessario alcun controllo o collegamento separato
per bloccare l'utensile.
La sostituzione pneumatica dell'utensile è disponibile in diversi intervalli di pressione. Il valore di pressione richiesto è riportato
nella scheda tecnica specifica ed è indicato sulla targhetta di ciascun mandrino a motore.
Pneumatico [bar]
Pressione nominale dell'aria (valore consigliato) [bar]
Pressione minima dell'aria [bar]
Pressione massima dell'aria [bar]
Connettore a spina
Pulizia del cono
La pulizia del cono protegge l'area del cono del gambo e della pinza di serraggio dall'ingresso di corpi estranei durante la
sostituzione dell'utensile. La pulizia del cono viene attivata automaticamente da un'apposita valvola a ogni sostituzione
dell'utensile. Non è necessario un controllo o un collegamento separato. Sono possibili valori personalizzati per la portata della
pulizia del cono - si prega di controllare la scheda tecnica individuale del mandrino a motore.
Il tipo di motore utilizzato in ogni caso è riportato nella scheda tecnica specifica ed è indicato sulla targhetta di ciascun mandrino a
motore.
5.6.2
Sostituzione dell'utensile elettrico senza funzione Touch (TP)
La sostituzione elettrica dell'utensile è disponibile con e senza funzione Touch (TP). Il controllo elettrico è leggermente
diverso per entrambe le varianti. Per sapere se il vostro prodotto è dotato o meno della funzione Touch (TP), consultate la
scheda tecnica specifica del vostro mandrino a motore.
La sostituzione dell'utensile avviene elettricamente. Il sistema di cambio richiede un'alimentazione di 24 V DC & 2 A.
La comunicazione avviene tramite segnali digitali. Quando l'alimentazione è collegata, il sistema di cambio viene impostato e
posizionato automaticamente. Applicando una tensione di +3,4...+24 V all'ingresso digitale In_1 (pin 3), la pinza viene aperta e
l'utensile può essere cambiato. Quando la tensione viene rimossa dall'ingresso digitale, la pinza di serraggio si chiude e l'utensile
viene bloccato.
Dati tecnici
Tensione
Corrente [A]
Forza di intervento [N]
Comunicazione
Numero di sostituzioni dell'utensile al minuto
Tempo di apertura della pinza di serraggio [sec]
Tempo di chiusura della pinza di serraggio [sec]

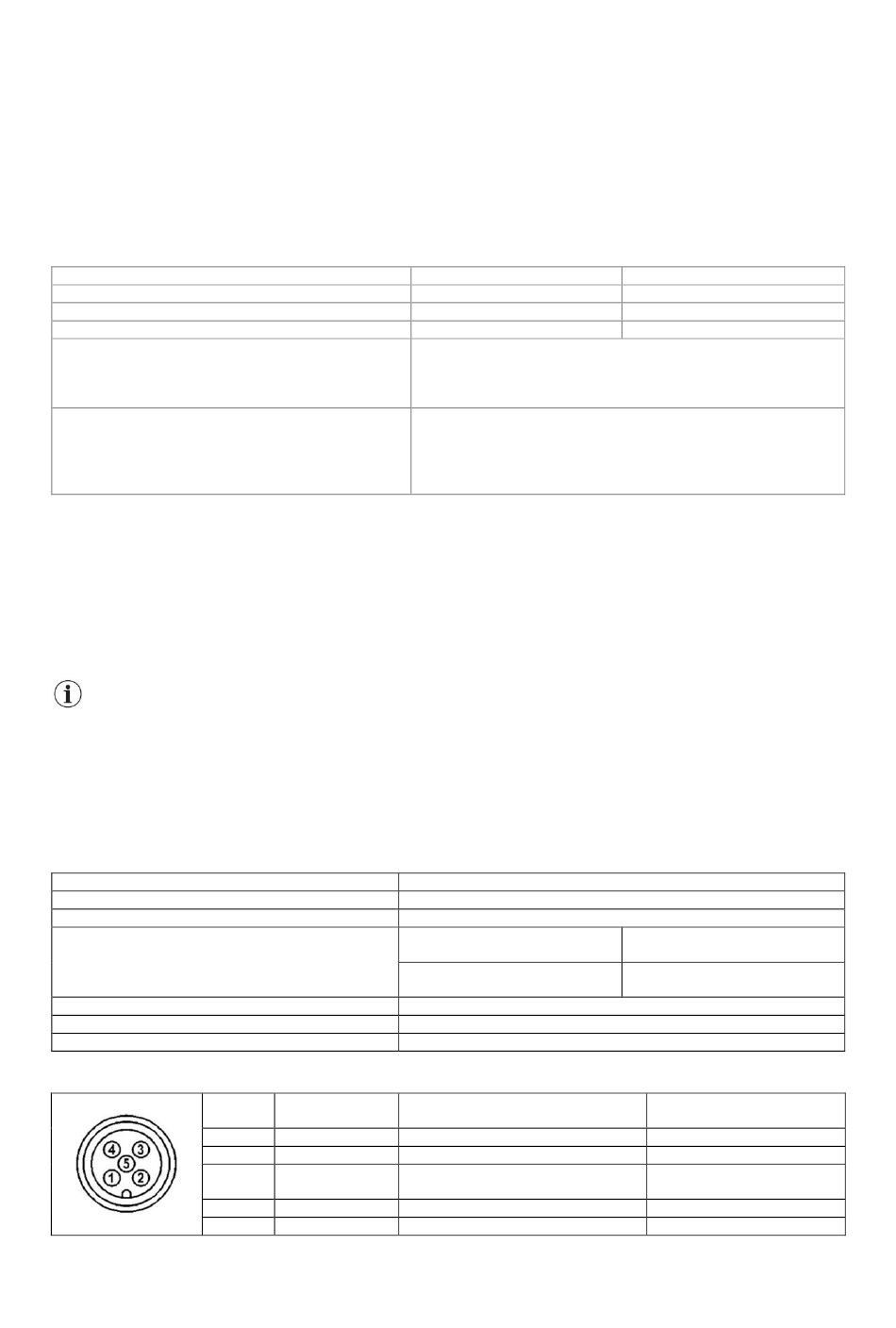

Assegnazione del connettore M12-A 5
Pin
1
2
3
4
5
(La dimensione del connettore può differire dallo standard. La
dimensione diversa è indicata singolarmente sulla scheda tecnica
(L'impostazione della pulizia del cono può differire dallo standard. Le
impostazioni diverse sono indicate singolarmente nella scheda
1x ingresso digitale
2x uscite digitali
Nome
Descrizione
VDD
Tensione di alimentazione +24 V DC
GND
Terra del sistema e del segnale
Segnale (+24 V) per l'apertura e la
Digital In_1
chiusura della pinza di serraggio
Digital Out_0
Interrogazione dello stato di serraggio
Digital Out_1
Interrogazione dello stato di serraggio
5,5 – 6,0
6,0
5,5
7,0
Standard = tubo flessibile Ø 4 mm
valida per il singolo mandrino a motore).
Automatico ad ogni sostituzione dell'utensile
8-18 l/min @ pressione nominale dell'aria
tecnica valida per il singolo mandrino a motore).
24 V DC
max. 2
> 2.000
1x ingresso digitale - apertura e
chiusura della pinza di serraggio
2x uscite digitali - interrogazione
dello stato di tensione
12
0,8
0,8
4,0 – 4,5
4,5
4,0
5,5
Cavo di collegamento
SycoTec
Marrone
Bianco
Blu
nero
Grigio
14 (IT)
