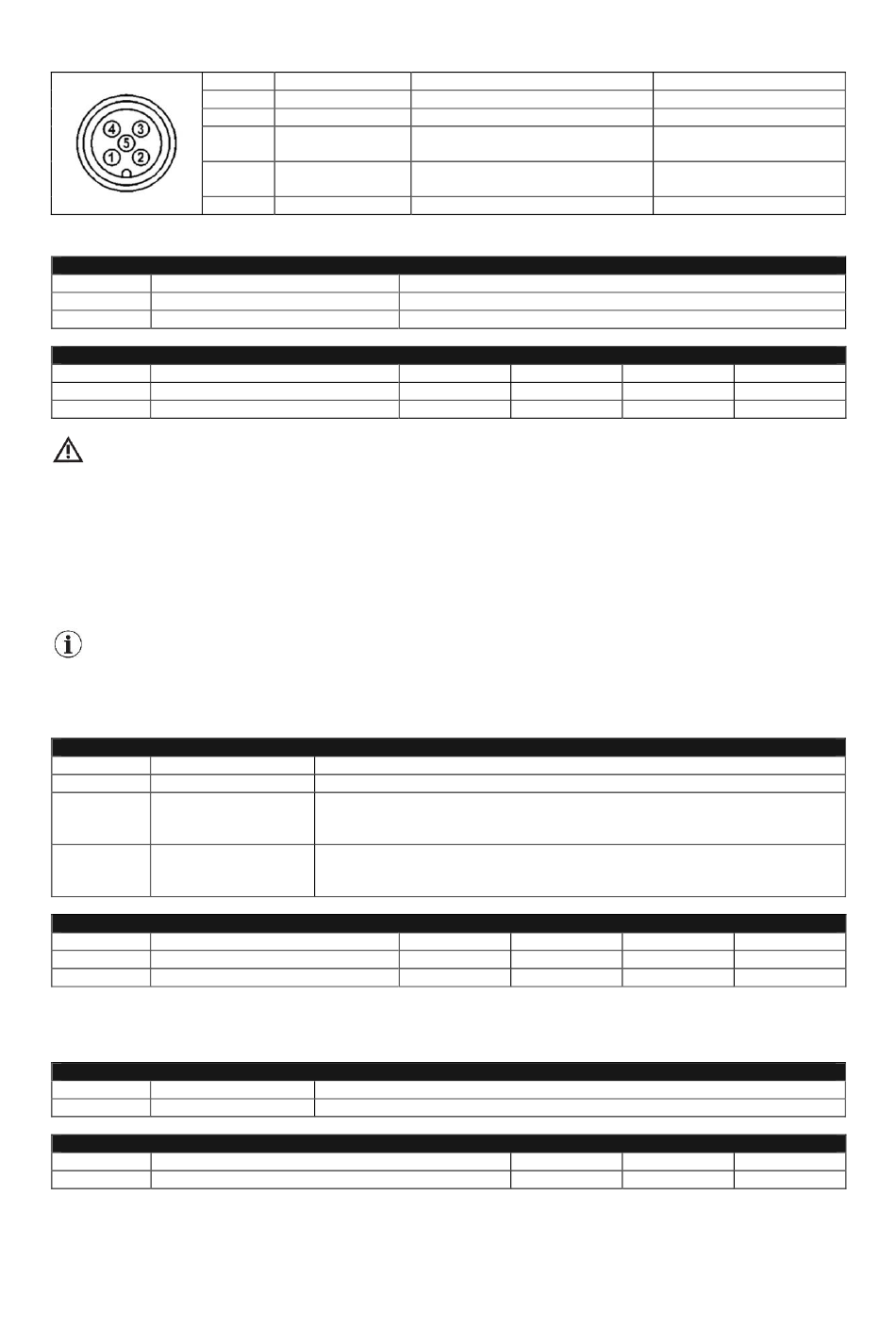

Affectation des raccordements connecteur M12-A 5
Pin
1
2
3
4
5
Alimentation électrique
Affectation des pins
Pin
Nom
1
VDD
2
GND
Valeurs de fonctionnement
Description
VDD
Tension d'alimentation DC
I
Alimentation électrique
ATTENTION
Pour que le changement d'outil électrique fonctionne correctement, il faut tenir compte des points suivants lors de
l'alimentation électrique :
• Il est recommandé de raccorder un condensateur électrique d'au moins 1.000µF/35V à l'alimentation en tension du
système de changement d'outils. Le condensateur stabilise l'alimentation en tension (tampon) et réduit les pics de
tension.
• N'enfichez et ne retirez les connecteurs que lorsqu'ils sont hors tension !
• Ne dépassez en aucun cas la tension d'alimentation maximale de 28 V DC !
• Veillez à ce que le câblage soit correct afin d'éviter d'endommager le système électrique interchangeable.
Le système de changement électrique n'est pas protégé contre les inversions de polarité.
Chaque fois que l'alimentation en tension est activée, le changement d'outil électrique se calibre automatiquement.
Le calibrage dure 1,5 seconde et sert à compenser toutes les tolérances qui apparaissent.
Entrée digitale
L'entrée digitale accepte des signaux d'entrée jusqu'à +24 V (nominal). En cas de tension élevée, la pince de serrage s'ouvre et reste
ouverte jusqu'à ce que la tension basse soit à nouveau appliquée.
Affectation des pins
Pin
Nom
2
GND
3
Digital In_1 (24V)
4
Digital In_2 (24V)
Valeurs de fonctionnement
Description
VIN_High
Haute tension pour l'entrée digitale
VIN_Low
Tension basse pour l'entrée digitale
Sortie digitale - contrôle de la tension
Le changement d'outil électrique dispose d'une sortie digitale Out_1. La sortie digitale peut être utilisée pour interroger la situation
de serrage sur la pince de serrage. La sortie ne peut pas être chargée et ne peut être évaluée que par un relais.
Affectation des pins
Pin
Nom
5
Digital Out_1
Valeurs de fonctionnement sur le connecteur M12-A 5
Description
VOut_1
Tension sur Out_1
Nom
Description
VDD
Tension d'alimentation +24 V DC
GND
Masse du système et du signal
Signal (+24 V) pour l'ouverture et la
Digital In_1
fermeture de la pince de serrage
Signal (+24 V) pour activer la fonction
Digital In_2
de toucher (TP)
Digital Out_1
Interrogation de l'état de serrage
Description
Alimentation en tension +24 V DC
Masse du système et des signaux
min.
12
Description
Masse du système et du signal
Signal (+24 V) pour ouvrir et fermer la pince de serrage
High = ouverture de la pince de serrage
Low = fermeture de la pince de serrage
Signal (+24 V) pour activer la fonction de toucher (TP)
High = activation de la fonction de toucher (TP)
Low = désactivation de la fonction de toucher (TP)
min.
3,4
0
Description
Signal de sortie pour le contrôle de tension
Câble de liaison SycoTec
Marron
Blanc
Bleu
Noir
Gris
Typiquement
max.
20 – 24
28
<< 1
2
Typiquement
max.
5 – 24
28
1,1
Logic High
Logic Low
+ VDD
0
Unité
V DC
A
Unité
V
V
Unité
V
17 (FR)
