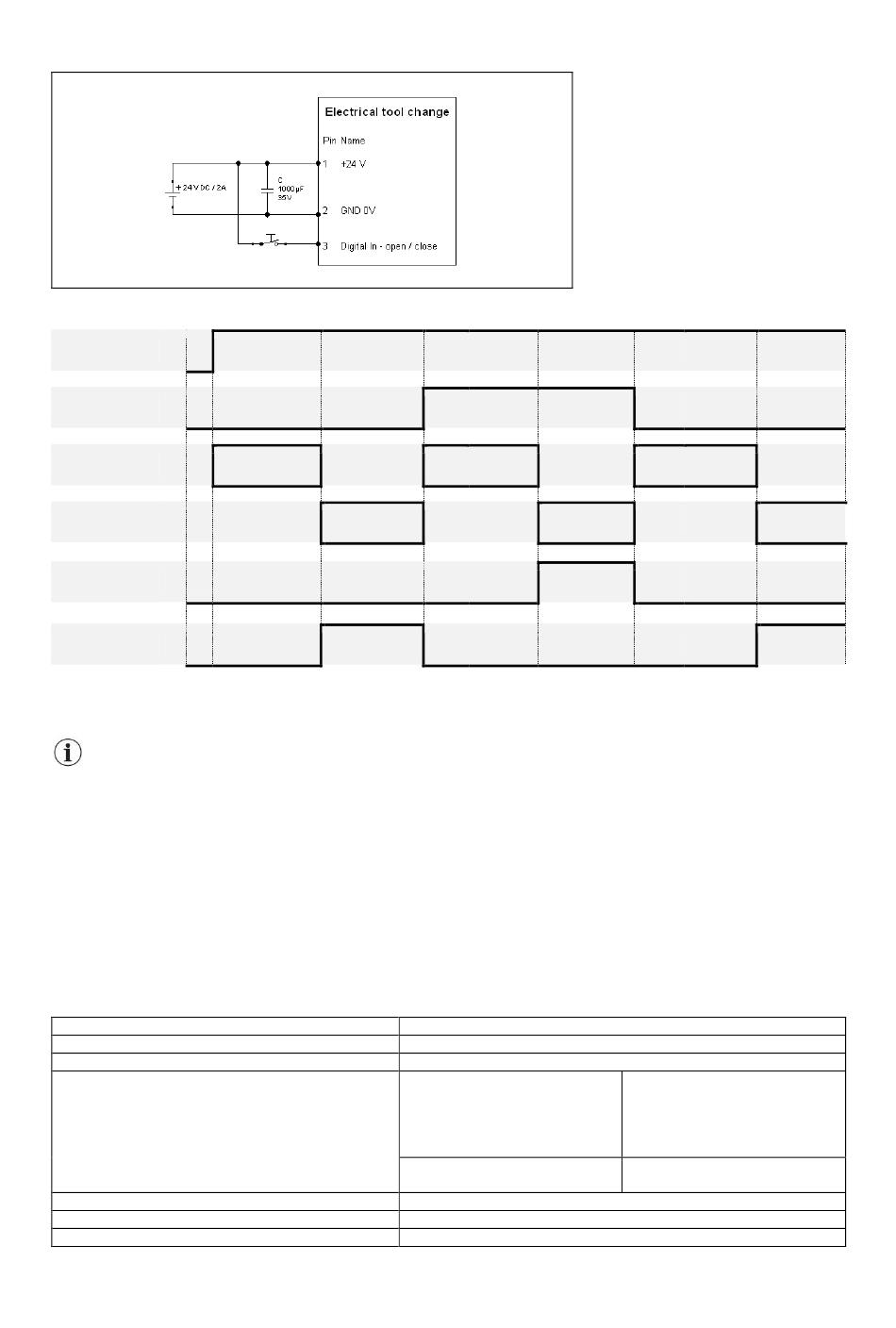

Esempio di collegamento per la sostituzione dell'utensile elettrico
Diagramma di flusso per la sostituzione dell'utensile elettrico
Accendere
1
24 V DC
0
Digital In_1
1
0
Processo
Impostazione
1,5 sec
Stato di serraggio
Digital Out_0*
1
0
Digital Out_1*
1
0
*Comportamento secondo lo schema di collegamento possibile per l'uscita digitale con relè NC
5.6.3
Sostituzione dell'utensile elettrico con funzione Touch (TP)
La sostituzione elettrica dell'utensile è disponibile con e senza funzione Touch (TP). Il controllo elettrico è leggermente
diverso per entrambe le varianti. Controllare la scheda tecnica specifica del proprio mandrino a motore per verificare se il
prodotto è dotato o meno della funzione Touch (TP)!
La sostituzione dell'utensile avviene elettricamente. Il sistema di cambio richiede un'alimentazione di 24 V DC & 2A. La
comunicazione avviene tramite segnali digitali. Quando l'alimentazione è collegata, il sistema di cambio viene impostato e
posizionato automaticamente. Applicando una tensione di +3,4...+24 V all'ingresso digitale In_1 (pin 3), la pinza viene aperta e
l'utensile può essere cambiato. Quando la tensione viene rimossa dall'ingresso digitale, la pinza di serraggio si chiude e l'utensile
viene bloccato.
La funzione Touch (TP) viene attivata tramite l'ingresso digitale In_2. Quando la funzione Touch (TP) è attivata, viene stabilito un
contatto meccanico, elettricamente conduttivo, tra il pin corrispondente del connettore del mandrino e l'utensile bloccato. La
funzione Touch (TP) può essere utilizzata solo quando l'albero è fermo. L'albero può essere nuovamente accelerato solo dopo la
disattivazione della funzione Touch (TP). Per la disattivazione, l'ingresso digitale In_2 deve essere diseccitato.
Dati tecnici
Tensione
Corrente [A]
Forza di intervento [N]
Comunicazione
Numero di sostituzioni dell'utensile al minuto
Tempo di apertura della pinza di serraggio [sec]
Tempo di chiusura della pinza di serraggio [sec]
Apertura pinza di
serraggio 0,8 sec
Pinza di serraggio
chiusa
2x ingressi digitali
1x uscita digitale
Chiusura della pinza di
serraggio 0,8 sec
Pinza di serraggio
aperta
24 V DC
max. 2
> 2.000
1x ingresso digitale - apertura e
chiusura della pinza di serraggio
1x ingresso digitale - attivazione e
disattivazione della funzione Touch
(TP)
1x uscita digitale - interrogazione
dello stato di tensione
12
1,2
1,2
Pinza di serraggio
chiusa
16 (IT)
