POSITIONIERUNG UND ABSTÄNDE
Der Dämpfer sollte ab Werk richtig positioniert geliefert werden. Wenn jedoch die XV-Luftkammer aus irgendeinem
Grund gedreht wird, darf sie nicht in Kontakt mit einem beliebigen Teil des Dämpfers oder Rahmens kommen.

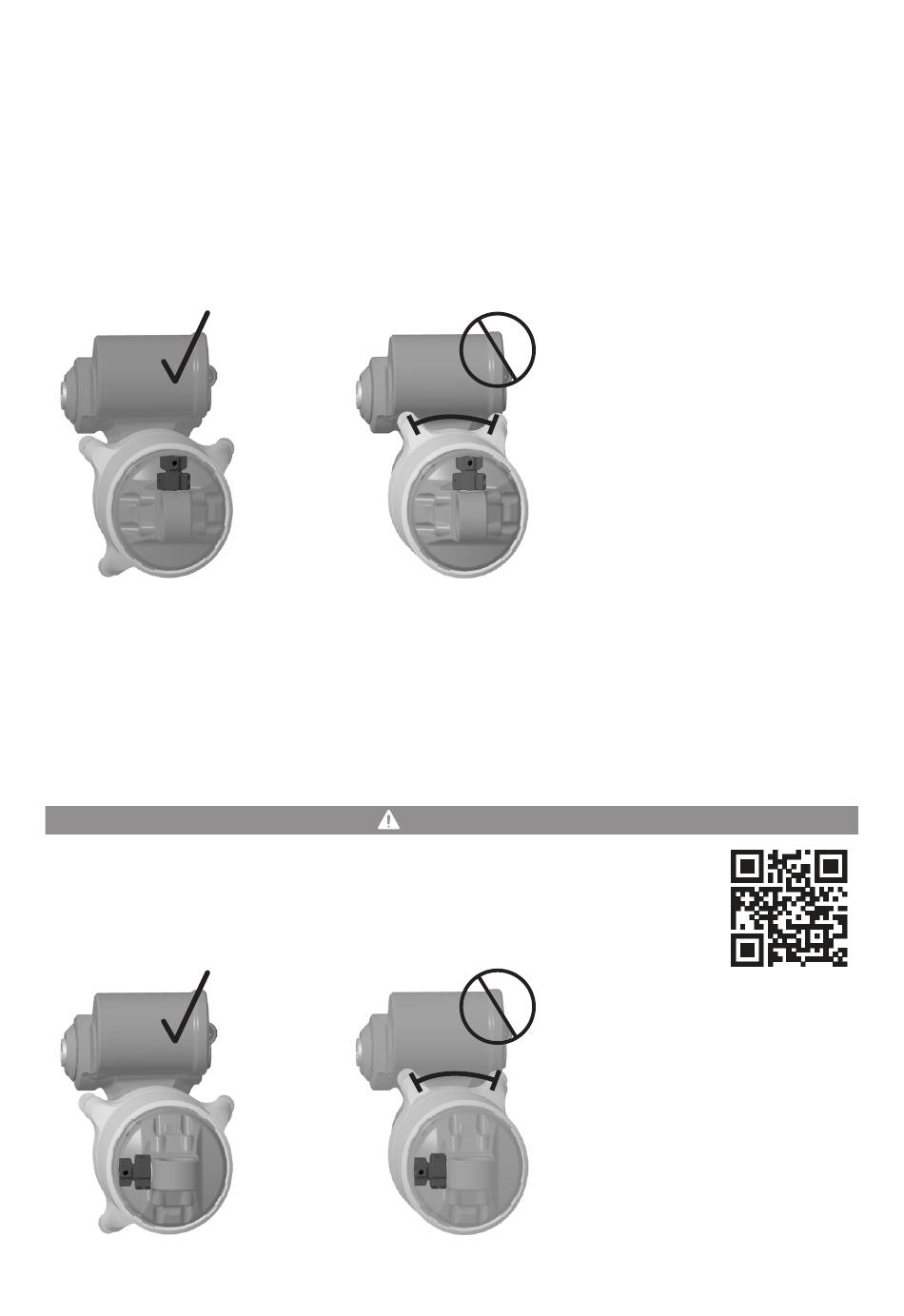

In den Beispielen unten ist die XV-Luftkammer/das Luftventil vom Zugstufenauge getrennt gedreht. Bild A zeigt
einige Beispiele für Luftventilpositionen, um einen ordnungsgemäßen Abstand zwischen dem Luftventil und
dem Dämpfer-Ausgleichsbehälter zu erzielen. Der Abstand des Dämpfers zum Rahmen muss dennoch über den
gesamten Hub überprüft werden (siehe Abschnitt EINBAU auf der vorherigen Seite). Bild B zeigt die Positionen, die
Sie NICHT verwenden können, weil das Luftventil in Kontakt mit dem Ausgleichsbehälter gerät, was zu Schäden
am Dämpfer führt.
HINWEIS: Bei Modellen mit parallelem Ausgleichsbehälter (250 mm x 75 mm ohne Hebel) hat das Luftventil in allen
verfügbaren Positionen genügend Abstand zum Dämpfer-Ausgleichsbehälter. Sie müssen dennoch den Abstand
zum Rahmen wie oben beschrieben überprüfen.
B
A
FAHRRÄDER MIT STREBENBEFESTIGUNG
Bei Anwendungen mit Strebenbefestigung ist das Zugstufenauge typischerweise um 90 Grad gedreht. Das
Luftventil/die XV-Kammer müssen in eine der Positionen mit korrektem Abstand gebracht werden (getrennt vom
Zugstufenauge gedreht). Bild C zeigt einige Beispiele für Luftventilpositionen, um einen ordnungsgemäßen Abstand
zwischen dem Luftventil und dem Dämpfer-Ausgleichsbehälter zu erzielen. Der Abstand des Dämpfers zum Rahmen
muss dennoch über den gesamten Hub überprüft werden (siehe Abschnitt EINBAU auf der vorherigen Seite). Stellen
Sie sicher, dass das Luftventil nicht zum Dämpfer-Ausgleichsbehälter hin ausgerichtet ist (Bild D).
WARNUNG
Die Montage an Fahrrädern mit Strebenbefestigung kann dazu führen, dass das Luftventil
am Ausgleichsbehälter anschlägt, wenn keine Neukonfiguration gemäß den Anweisungen in
der Bedienungsanleitung durchgeführt wird. Lesen Sie vor der Montage die Anweisungen in
der Bedienungsanleitung, die Sie mit dem QR-Code aufrufen können. Überprüfen Sie vor der
Verwendung die Ausrichtung des Luftventils und den Abstand zwischen Ausgleichsbehälter
und Rahmen. Andernfalls könnten Dämpfer oder Rahmen beschädigt werden.
D
C
