Seite 42: Warnhinweise Und Sicherheitsinformationen

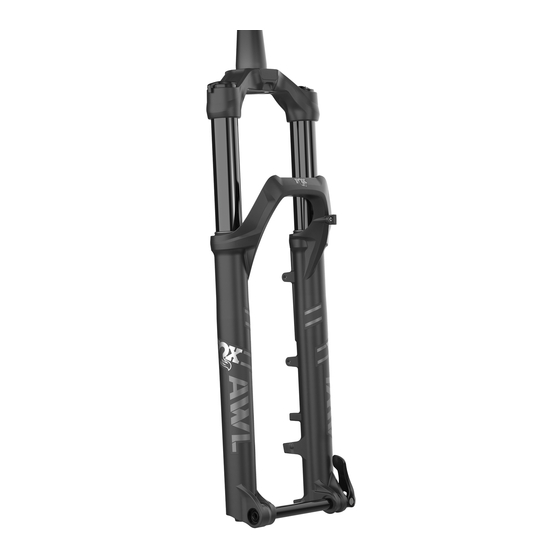

Wir gratulieren zu Ihrer neuen FOX-Federung für Ihr Fahrrad. Alle FOX-Federungsprodukte werden von branchenweit führenden Spezialisten in Santa Cruz County (Kalifornien) in den USA entwickelt und getestet. Bitte befolgen Sie die Hinweise und Anweisungen in diesem Handbuch, um Ihr neues FOX-Produkt ordnungsgemäß einzustellen, zu verwenden und zu warten. - Seite 43 Sie nicht mehr mit dem Fahrrad und wenden Sie Klebeband oder ähnliches Material, um die Kontaktfläche sich zur Überprüfung und Reparatur an FOX. zu schützen. Schäden durch Abrieb an der FOX- Fahrradträger mit Gabelbefestigung können Schäden an Gabelkrone sind von der FOX-Garantie nicht gedeckt.
-
Seite 44: Einbau Der Gabel
1. Bauen Sie die vorhandene Gabel aus dem Fahrrad aus. Nehmen Sie den Gabelkonus von der alten Gabel ab. Messen Sie die Gabelschaftlänge der vorhandenen Gabel und übertragen Sie diesen Messwert auf den Gabelschaft Ihrer neuen FOX-Gabel. Wenn keine alte Gabel vorhanden ist, messen Sie die Bauhöhe des Steuersatzes (Steuersatzteile und Steuerrohr) und lesen Sie in der Anleitung Ihres Vorbauherstellers nach, um eine ausreichende Klemmfläche für den Vorbau sicherzustellen. -
Seite 45: Einbau Der 15-Mm-Schnellspannachse
ACHTUNG Ziehen Sie den Hebel nur von Hand fest. Verwenden Sie keine Werkzeuge, um den Schnellspannhebel festzuziehen. Wenn Sie die Schnellspannhebel zu fest anziehen, können die Achse oder die Gabelausfallenden beschädigt werden, was zum plötzlichen Versagen dieser Komponenten und somit zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen kann. Wenn Sie die Achse nicht ordnungsgemäß... -
Seite 46: Einstellen Des Schnellspanners
EINSTELLEN DES SCHNELLSPANNERS 1. Beachten Sie, in welche Richtung der Achshebel gedreht werden muss, um die richtige Ausrichtung zu erzielen. 2. Öffnen Sie den Achshebel in der Gabel. 3. Während Sie den Schnellspannhebel geöffnet und festhalten, sodass er sich nicht drehen kann, verwenden Sie einen 4-mm-Inbusschlüssel in der Mitte des Endes der Achse, um die Hebelposition einzustellen. -
Seite 47: Überprüfung Des Reifenabstands
Freiraum von mindestens 8,5 mm vorhanden ist, kann der Reifen bei vollständig eingefederter Gabel die Gabelkrone berühren, was zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen kann. 4. Erhöhen Sie den Luftdruck mit einer FOX-Hochdruckpumpe auf die gewünschte Einstellung. Stellen Sie die Nachgiebigkeit wie in der Online-Anleitung auf www.ridefox.com beschrieben ein. -
Seite 48: Montage Der Fernbedienung
MONTAGE DER FERNBEDIENUNG Die Fernbedienung kann wahlweise unter dem Lenker auf der Nicht-Antriebsseite (wo sich normalerweise der Umwerfer-Schalthebel befindet) oder über dem Lenker auf der Antriebsseite angebracht werden. Die Fernbedienung kann mit zwei Zügen verwendet werden, um die Gabel und den Dämpfer gleichzeitig zu steuern. RAIL PUSH-TO-LOCK-DÄMPFER 1. -
Seite 49: Einstellen Der Nachgiebigkeit
150 mm (5,9 in) 23 mm (0,9 in) 30 mm (1,2 in) Überschreiten Sie nicht den maximalen Luftdruck: Der maximale Luftdruck der AWL und AWL Sport beträgt 9,6 bar (140 psi). Empfohlene Ausgangspunkte für die Einstellung der Nachgiebigkeit AWL/AWL Sport AWL/AWL Sport... -
Seite 50: Druckstufeneinstellung Für Rail (Nur Awl)
EINSTELLEN DER DRUCKSTUFE DRUCKSTUFENEINSTELLUNG FÜR RAIL (NUR AWL) Der 2-Wege-Feineinstellhebel ermöglicht schnelle Anpassungen des Federverhaltens der Gabel. Die Hebelpositionen zwischen dem OFFENEN und HARTEN Modus ermöglichen die Feinabstimmung der Druckstufendämpfung EINSTELLEN DER ZUGSTUFE Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Die Zugstufeneinstellung hängt von der Einstellung des Luftdrucks ab. - Seite 51 6. Setzen Sie die Abdeckkappe wieder in den Gabelkopf ein und ziehen Sie sie mit einem planen 26-mm-Sechskant-Steckschlüssel auf 24,8 N•m (220 in-lb) an. 7. Erhöhen Sie den Luftdruck mit einer FOX-Hochdruckpumpe auf die gewünschte Einstellung. Stellen Sie die Nachgiebigkeit wie in der Online-Anleitung auf www.ridefox.com beschrieben ein.
-
Seite 52: Integrierte Scheinwerferhalterung
INTEGRIERTE SCHEINWERFERHALTERUNG Einige AWL- und AWL Sport-Gabeln verfügen an der Vorderseite der Gabelkrone über eine integrierte Scheinwerferhalterung. Hebeln Sie die Kunststoffabdeckung vorsichtig mit einem keine Schäden verursachenden Werkzeug von der Gabelkrone ab, um Zugang zu den Gewindebohrungen für die Montage der Scheinwerfer zu erhalten. -
Seite 53: Wartung
* Für liftgestütztes Downhill, Downhill-Parks oder Extreme Freeride sowie bei extrem feuchten/ schlammigen oder trockenen/staubigen Fahrbedingungen, wenn Schlamm und Staub während der Fahrt gegen die Gabel und den Dämpfer spritzen, empfiehlt FOX, die Wartung in kürzeren Abständen als oben aufgeführt durchzuführen. Wenn Sie etwas Ungewöhnliches hören, sehen oder spüren, steigen Sie sofort vom Fahrrad und wenden Sie sich an ein zugelassenes FOX... -
Seite 54: Garantiebedingungen
FOX Factory, Inc., eine Corporation des Staates Kalifornien mit Sitz in 915 Disc Drive, Scotts Valley, CA 95066 („FOX“), gewährt auf seine Federungsprodukte die folgende EINGESCHRÄNKTE GARANTIE: EINGESCHRÄNKTE GARANTIE VON FOX EINGESCHRÄNKTE EIN (1)-JÄHRIGE GARANTIE AUF FEDERUNGSPRODUKTE Gemäß den hier dargelegten Beschränkungen und Bestimmungen gewährleistet Fox gegenüber dem Originalkäufer jedes neuen Fox-Federungsprodukts, dass das Fox-Federungsprodukt im Neuzustand frei... - Seite 94 NOTES...
- Seite 96 ©FOX FACTORY, INC. 2024 // 1.800.FOX.SHOX 915 DISC DRIVE, SCOTTS VALLEY, CA 95066 USA TEL: 831.768.1100 605-00-301 REV B RIDEFOX.COM...
