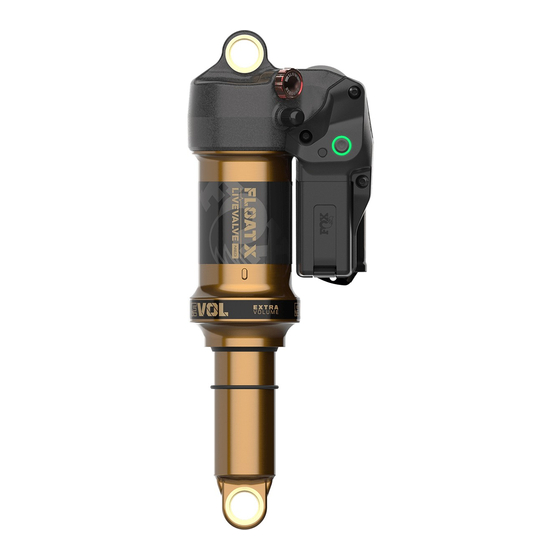

Inhaltszusammenfassung für Fox FLOAT X LIVE VALVE NEO

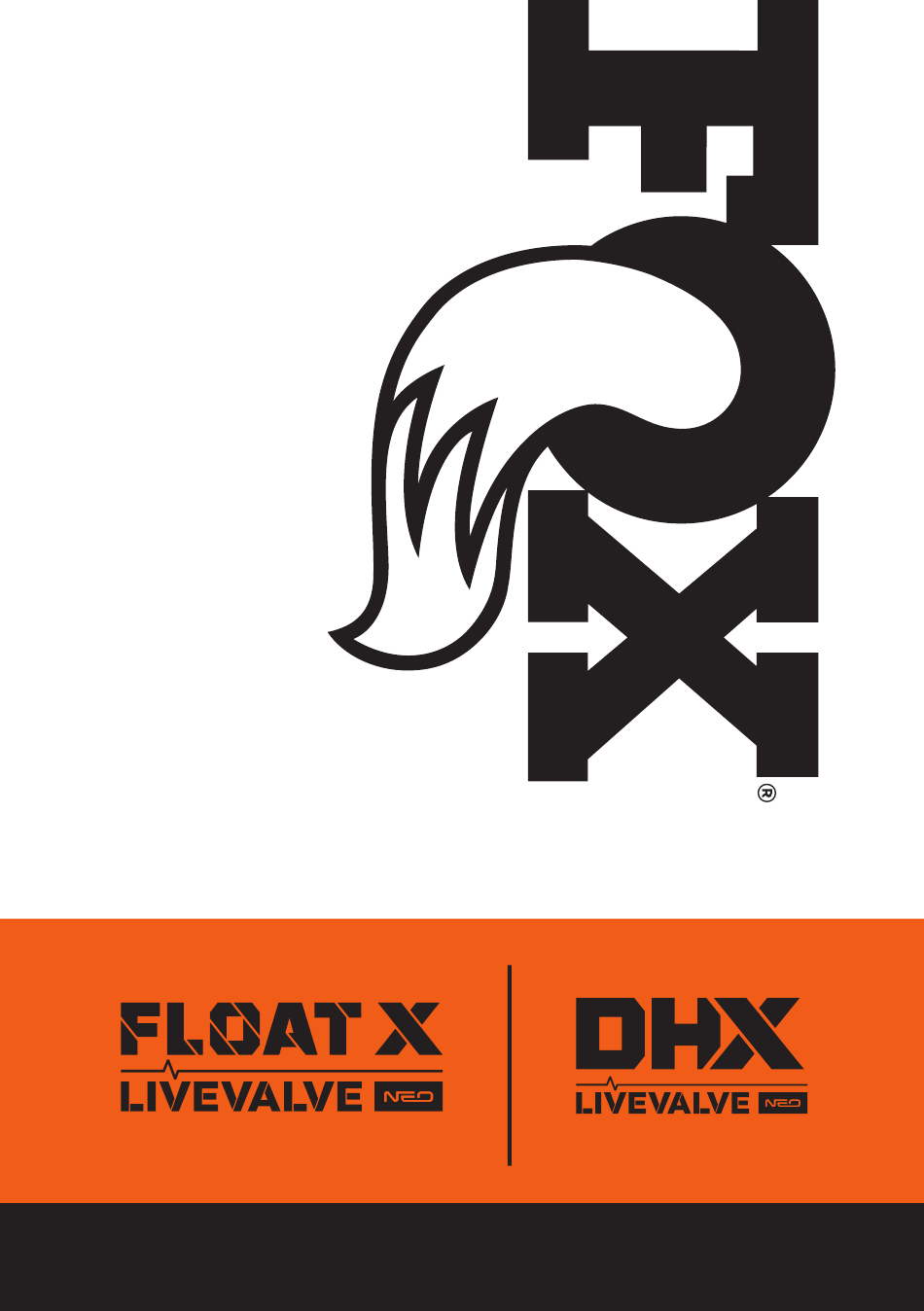

- Seite 1 OWNER’S GUIDE...
- Seite 2 SCAN FOR PRODUCT INFORMATION...
- Seite 64 Ihr Dämpfer beschädigt sein könnte, fahren Sie nicht mehr mit dem werden. Unsachgemäß eingebaute Dämpfer können versagen, sodass Fahrrad und wenden Sie sich zur Überprüfung und Reparatur an FOX. der Fahrer die Kontrolle über das Fahrrad verliert, was zu SCHWEREN Versuchen Sie niemals, blockierte FOX-Dämpfer auseinanderzuziehen,...
- Seite 65 FOX Bike-App erweiterte Optionen zur Abstimmung bietet. Die Ride FOX Bike-App ist ein wesentlicher Bestandteil des Live Valve-Systems und ist für iOS und Android erhältlich. Scannen Sie den QR-Code und laden Sie die Ride FOX Bike-App aus dem Apple App Store oder Google Play Store herunter, um Einstellungen vorzunehmen, die Firmware zu aktualisieren, Fahrradprofile zu speichern und vieles mehr.
- Seite 66 LIVE VALVE-TEILEDIAGRAMM LENKERSCHALTER (S) GABELSENSOR (F) HECKSENSOR (R) STEUERUNG (C) SYSTEMKONFIGURATION LIVE- Die Live-Systemkonfiguration ist die Standardkonfiguration für Live Valve Neo und ermöglicht die Verwendung aller Live Valve Neo-Funktionen. Diese Konfiguration erfordert Sensoren an der Gabel (F) und am Heck (R), die mit der Steuerung (C) verbunden werden.
- Seite 67 4. Vergewissern Sie sich, dass der Dämpfer über seinen gesamten Federweg hinweg KEINEN Teil des Rahmens oder Gestänges berührt. 5. Schalten Sie die Live Valve-Hinterbausteuerung AUS und stellen Sie dann mithilfe der Ride FOX Bike-App, den Anweisungen unter „Nachgiebigkeit einstellen“ in dieser Bedienungsanleitung oder den Online-Anweisungen unter www.ridefox.com die Nachgiebigkeit (SAG) ein.
- Seite 68 SENSOREN MONTIEREN 1. Die Sensoren sind mit „FORK“ (Gabel) und „REAR“ (Heck) gekennzeichnet und müssen in der jeweiligen Position angebracht werden. Das System wird nicht wie gewünscht funktionieren, wenn die beiden Sensoren „FORK“ und „REAR“ vertauscht werden. 2. Bringen Sie die beiden Sensoren unmittelbar über dem Bremssattel an, sodass sich die Zentrierscheiben über der Sensorhalterung befinden.
- Seite 69 SYSTEM EINSCHALTEN 1. Drücken Sie die Ein/Aus-Taste an der Steuerung des Hinterbaudämpfers, um das Live Valve-System einzuschalten. Wenn das System eingeschaltet wird, zeigt eine grüne LED-Leuchte mittels Leuchtfolgen zunächst eine „Systemprüfung“ an. Die grüne LED leuchtet dann, je nach Ladezustand des Akkus, kreis- oder teilkreisförmig auf. Der Akkuladezustand wird wie folgt angezeigt: •...
- Seite 70 STEUERUNG MIT RIDE FOX BIKE-APP VERBINDEN Die Ride FOX Bike App-ist darauf ausgelegt, Ihr Benutzererlebnis zu optimieren. Sie führt Sie durch die Kalibrierung, Kopplung und Individualisierung Ihres Live Valve-Systems. Sie haben zudem Zugriff auf viele Einstellfunktionen und erhalten Zugang zu aktuellen Versionen neuer Einstelloptionen via Cloud.
- Seite 71 Im Idealfall hat Ihr qualifizierter Fahrradmechaniker die Kalibrierung bereits vollständig durchgeführt. Dieser Schritt ist jedoch entscheidend, um zu gewährleisten, dass das System angemessen auf das Gelände reagiert. Die Kalibrierung darf mithilfe der Ride FOX Bike-App oder der nachfolgenden Schritte in der angegebenen Reihenfolge wiederholt werden.
- Seite 72 EINSTELLEN DER NACHGIEBIGKEIT VON LUFTFEDERN Um mit Ihrer FOX-Federung eine optimale Leistung zu erzielen, passen Sie den Luftdruck an, um die Nachgiebigkeit wie erforderlich einzustellen. Die Nachgiebigkeit (oder auch Negativ-Hub) ist der Weg, um den Ihre Federung durch Ihr Körpergewicht und die Fahrradkleidung einfedert.
- Seite 73 EVOL-LUFTKAMMER Die EVOL ist bei FLOAT X Live Valve NEO-Dämpfern ab Werk montiert. LUFTDRUCK ERHÖHEN Gleichen Sie den Luftdruck zwischen der Positiv- und der Negativ-Luftkammer aus, indem Sie den Dämpfer nach jeder Erhöhung des Luftdrucks um 3,4 bar (50 psi) 10 bis 20 Mal langsam um 25 % des Federwegs zusammendrücken. Wenn Sie die Luftkammern nicht ausgleichen, kann es dazu kommen, dass der Luftdruck in der Positiv-Luftkammer höher als in der Negativ-Luftkammer ist.
- Seite 74 EINSTELLUNGEN AM HINTERBAUDÄMPFER, FORTSETZUNG FIRM MODE-EINSTELLER Stellen Sie den Firm Mode-Einsteller 2 bis 3 Klicks von der offenen Stellung. Stellen Sie den Firm Mode-Einsteller für mehr Härte beim Treten in die Pedale näher zur geschlossenen Stellung. Mit dem Firm Mode-Einsteller (FMA) wird eingestellt, wie hart der Dämpfer ist, wenn sich das Live Valve in der geschlossenen Stellung befindet.
- Seite 75 ZUSÄTZLICHE HINTERBAUDÄMPFER-ABSTIMMUNGSOPTIONEN VOLUMENDISTANZSTÜCKE Volumendistanzstücke ermöglichen bei dem Dämpfer eine interne Anpassung, mit der Sie den Federweg im mittleren Bereich und den Durchschlagswiderstand abstimmen können. • Wenn Sie die Nachgiebigkeit richtig eingestellt haben und der gesamte Federweg (Durchschlagen) zu einfach erreicht wird, können Sie ein größeres Distanzstück installieren, um den Durchschlagswiderstand zu erhöhen.
- Seite 76 STEUERUNG LED-REFERENZ Ereignis Blinkreihenfolge Grüne LEDs rotieren im Uhrzeigersinn um den Kreis, dann gegen den Uhrzeigersinn, und zeigen Einschalten dann den Akkuladezustand Ausschalten Rote LEDs leuchten auf und rotieren dann gegen den Uhrzeigersinn um den Kreis Nach einem schnellen Drücken der Ein/Aus-Taste, zeigen LEDs den Akkuladezustand (1/4 = 25 %, Akkuladezustand prüfen 1/2 = 50 %, usw.) Scan zur Kopplung der...
- Seite 77 LED-REFERENZTABELLEN, FORTSETZUNG LADEGERÄT LED-REFERENZ Ereignis Blinkreihenfolge Eingesteckt ohne Akku Keine Akkustörung (bei Keine eingestecktem Akku) Laden Dauerhaft rot Voll geladen Dauerhaft grün LENKERSCHALTER LED-REFERENZ Ereignis Blinkreihenfolge Scan zur Kopplung Ein Mal grün, schnell, jede halbe Sekunde Kopplung verbunden Dauerhaft grün Kopplung bestätigt Zehn Mal grün, lang Kopplungsmodus gestartet Zwei Mal grün, schnell, jede halbe Sekunde...
- Seite 78 Stoßsensoren. Es kann sein, dass ein oder beide Stoßsensoren nicht ordnungsgemäß konfiguriert sind. Wenden Sie sich bitte für weitere Unterstützung an FOX. Überprüfen Sie in der App, welcher Sensor nicht verbunden ist. Versuchen Sie, die Sensoren durch Aufstoßen der Laufräder zu aktivieren; drücken Sie die Tasten des Lenkerschalters, um ihn zu aktivieren.
- Seite 79 Aus-Taste wird für die Zeitvorgabe für die Kopplung zurückgesetzt. Steuerung verbindet sich nicht mit Smartphone Überprüfen Sie, dass die richtige Ride FOX Bike-App für die Initialisierung der Verbindung verwendet wird. Initiali- sieren Sie die Verbindung nicht über die Bluetooth-Einstel- lungen des Smartphones.
- Seite 80 Die Ride FOX Bike-App informiert Sie über die Lebensdauer der Sensorbatterien und zeigt an, wenn die Batterien ersetzt werden sollten. Lassen Sie sich von der Ride FOX Bike-App durch dieses Verfahren führen, oder folgen Sie den nachfolgenden Schritten. 1. Achten Sie darauf, dass die Oberseite des Batteriefachs am Gabel- oder Hecksensor sauber und gut zugänglich ist.
- Seite 81 Die Ride FOX Bike-App informiert Sie über die Lebensdauer der Lenkerschalterbatterie und zeigt an, wenn die Batterie ersetzt werden sollte. Lassen Sie sich von der Ride FOX Bike-App durch dieses Verfahren führen, oder folgen Sie den nachfolgenden Schritten. 1. Achten Sie darauf, dass die Oberseite des Batteriefachs am Lenkerschalter sauber und gut zugänglich ist.
- Seite 82 Wartung in kürzeren Abständen als oben aufgeführt durchzuführen. Wenn Sie etwas Ungewöhnliches hören, sehen oder spüren, steigen Sie sofort vom Fahrrad und wenden Sie sich an ein zugelassenes FOX Service-Center, um Ihre Gabel warten zu lassen. WEITERE INFORMATIONEN UND VIDEOS UNTER: RIDEFOX.COM...
- Seite 83 FOX-Federungsprodukts, dass das FOX-Federungsprodukt im Neuzustand frei von Material- und Herstellungsfehlern ist. Der Garantiezeitraum endet ein (1) Jahr nach dem Datum des Kaufs des Original-FOX-Federungsprodukts im Einzelhandel bei einem zugelassenen FOX-Händler oder einem von Fox zugelassenen Originalhersteller, wenn die FOX-Federung als Originalausstattung an einem gekauften Fahrrad erworben wird.
