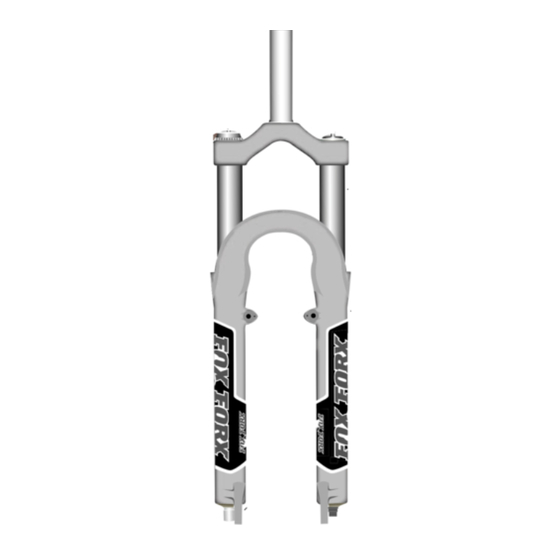

2003 FOX FORX Benutzerhandbuch
FLOAT 80R - FLOAT 80RL - FLOAT 80RLC
FLOAT 100R - FLOAT 100RL - FLOAT100RLC
Vanilla 100R - Vanilla 100RL - Vanilla 100RLC
Vanilla 125R - Vanilla 125RL - Vanilla 125RLC
FLOAT R TALAS - FLOAT RL TALAS - FLOAT RLC TALAS
F80RLT
FOX RACING SHOX
130 Hangar Way,
Watsonville, CA 95076
831.768.1100 FAX 831.768.9312
E-Mail: service@foxracingshox.com
Website: www.foxracingshox.com
55
Werbung
Verwandte Anleitungen für Fox FLOAT 80R
Inhaltszusammenfassung für Fox FLOAT 80R
- Seite 1 2003 FOX FORX Benutzerhandbuch FLOAT 80R - FLOAT 80RL - FLOAT 80RLC FLOAT 100R - FLOAT 100RL - FLOAT100RLC Vanilla 100R - Vanilla 100RL - Vanilla 100RLC Vanilla 125R - Vanilla 125RL - Vanilla 125RLC FLOAT R TALAS - FLOAT RL TALAS - FLOAT RLC TALAS...
- Seite 2 Merkmale der FLOAT Forx-Gabeln Merkmale der Vanilla Forx-Gabeln Unteres Federbein aus einem Stück Magnesium Unteres Federbein aus einem Stück Magnesium Aluminiumlenker mit doppelter Muffe Aluminiumlenker mit doppelter Muffe PSC - Präzisionslenksteuerung PSC - Präzisionslenksteuerung CLS - Federelementschmiersystem CLS - Federelementschmiersystem SDC - Unterlegte Dämpfung SDC - Unterlegte Dämpfung Zugstufeneinstellung...
- Seite 3 Inhaltsverzeichnis Einführung ............... 58 Kontaktinformationen ..........58 Kundendienst / Garantie ........... 58 Internationale Service Center ........58 Zahlungsmethoden ..........58 Versand ..............58 Garantie ..............59 Rechtliches .............. 59 Sicherheitshinweise ..........60 Wichtige Sicherheitshinweise ........60 Installation ..............60 Reifengrößen ............61 Bremsen ..............
- Seite 4 Einführung Wir gratulieren, daß Sie FOX FORX für Ihr Fahrrad gewählt haben. Damit haben Sie die beste Gabel überhaupt gewählt! Alle FOX Racing Shox Produkte werden von den besten Profis der Federungsindustrie entwickelt, hergestellt und montiert. Als Kunde von FOX Racing Shox Produkten sollten Sie wissen, daß es extrem wichtig ist, Ihre neue Gabel richtig einzustellen, um eine optimale Leistungsfähigkeit zu garantieren.
- Seite 5 Reparaturen und Service zur Gabel sicherzustellen durch einen qualifizierten Fahrradaufhebungmechaniker, FOX Racing Shox Oder ein autorisiertes Service Center Durchgeführt werden. Wenn im Zweifel, ob oder nicht in Ihnen zur Befestigung Ihre Gabel fähig sind, FOX Racing Shox Oder mit einer autorisierten Service-Mitte in Verbindung treten Sie.
- Seite 6 Ihr Fahrrad ist mit einer Vorderradfederung von FOX Racing Shox ausgestattet. Bevor Sie losfahren, nehmen Sie sich ein wenig Zeit, um die Bedienungsanleitung von FOX Racing Shox zu lesen, um sich mit der Einstellung, der Verwendung und der Wartung Ihrer Gabel vertraut zu machen. Falls Sie Fragen haben, wenden Sie sich an Ihr autorisiertes FOX Racing Shox Service Center oder direkt an FOX Racing Shox unter 831.768.1100.Falls aus der Gabel Öl austritt, oder falls ungewöhnliche Geräusche...
- Seite 7 Die linearen Zugbremsen werden anschließend gemäß den Empfehlungen des Herstellers installiert und eingestellt. Prüfen Sie die Bremsen an einen nicht bergigen Ort auf sachgemäße Funktion. Bei FOX FORX wird eine aufhängerlose Beinkonstruktion verwendet, und folglich können keine Kipphebelbremsen verwendet werden.
- Seite 8 Sperrhebel (RL, RLC) 1/4-Umdrehung zurückschrauben Pumpe Für Ihre FLOAT Forx-Gabel ist eine FOX-Hochdruck-Luftpumpe erhältlich. Diese Pumpe wird verwendet, um den Luftruck in Ihrer Gabel einzustellen. 1. Entfernen Sie die Ventilkappe vom oberen Teil des linken Gabelbeins. 2. Schrauben Sie den Adapter der Pumpe auf das Luftventil der Gabel, bis der Druckanzeiger der Pumpe einen Druck anzeigt.
- Seite 9 Buchsentechnologie und -kontrolle Hydrodynamische Schmierung des Gebrauches des FOX FORX. In unserem System ist Öl die Kraft, die in die hohen gekerbten Buchsen während des Kompressionsanschlags eingezogen wird. Whe die Gabelzyklen auf und ab das Öl wird zwischen Buchsen, oberen Schläuchen und Dichtungen eingeschlossen.
- Seite 10 Vanilla Forx Einstellung der Nachgiebigkeit bei Vanilla Forx-Gabeln Um die optimale Leistungsfähigkeit Ihrer FOX Vanilla-Gabel zu erhalten, müssen Sie die Nachgiebigkeit einstellen und justieren. Die Nachgiebigkeit ist der Wert, um den die Gabel unter dem Gewicht des Fahrers einfedert bzw.
- Seite 11 FLOAT Forx Einstellung der Nachgiebigkeit bei FLOAT Forx-Gabeln Um die optimale Leistungsfähigkeit Ihrer FOX FLOAT-Gabel zu erhalten, müssen Sie die Nachgiebigkeit einstellen und justieren. Die Nachgiebigkeit ist der Wert, um den die Gabel unter dem Gewicht des Fahrers einfedert bzw.
- Seite 12 Merken Sie bitte, daß der Schlitz an der Unterseite des linken Gabelbeines NICHT eine Justage ist. Er wird verwendet, wenn man die untere Nuß vom niedrigen Bolzen der TALAS löst. Warnung: Entfernen Sie nicht das TALASTopcap, es sei denn Sie ein autorisiertes FOX Racing Shox Service Center mit den passenden Druckregulierungwerkzeugen sind.
- Seite 13 Richtlinien zur Einstellung der Dämpfung Einstellen der Zugstufen (R, RL, RLC & RLT) FOX FORX enthalten eine Zugstufendämpfung. Hiermit kann der Fahrer die Geschwindigkeit regeln, mit der die Gabel nach dem Einfedern wieder in den Ausgangszustand zurückgeht. Der Zugstufeneinstellungsknauf ist der rote Knauf oben auf dem rechten Gabelbein.
- Seite 14 Drücken Sie die Spindel nicht durch das untere Loch. Schritt 6 - Stellen Sie die Gabel auf den Kopf. Geben Sie 30cc frische FOX-Federungsflüssigkeit durch das untere Loch. Schritt 7 - Drücken Sie die Luftspindelbaugruppe nach oben, bis die Spindel durch das untere Loch geht.
- Seite 15 Schritt 7 - Bauen Sie den Tauchkolben, die Feder und die Distanzstücke wieder in das linke Bein der Gabel ein, und bringen Sie die Sperrscheibe und untere Mutter an. Ziehen Sie die untere Mutter auf 50 in-lbs an. Schritt 8 - Geben Sie neue FOX-Federungsflüssigkeit (30cc) in das linke Oberrohr, oder verwenden Sie das Öl vom sauberen Abtropfblech.
- Seite 16 Gabel sollte sich auch hier nicht frei bewegen. Falls Spiel doch vorhanden ist, beziehen Sie sich auf Seite 4 dieses Handbuchs und setzen Sie sich mit FOX Racing Shox oder einem autorisierten FOX Racing Service Center in Verbindung. Öl wechseln Vanilla-Gabeln - Linke Seite Das linke Bein der FOX Vanilla Forx-Gabel enthält die im Vanilla Federwegdistanzstückdiagramm dargestellten Teile.
- Seite 17 Luftspindelbaugruppe wieder in das Oberrohr ein. Drücken Sie die Spindel, bis sie das untere Loch der Gabel annähernd erreicht hat. Drücken Sie die Spindel nicht durch das untere Loch. Schritt 6 - Stellen Sie die Gabel auf den Kopf. Geben Sie 30cc frische FOX-Federungsflüssigkeit durch das untere Loch.
- Seite 18 Gabel. Bringen Sie die Sperrscheibe und untere Mutter an und ziehen Sie sie auf 50 in-lbs an. Schritt 7 - Messen Sie 160cc frische FOX-Federungsflüssigkeit, und geben Sie sie in das rechte Bein der Gabel. Geben Sie die Flüssigkeit langsam hinzu, um Überlauf und Verschüttungen zu vermeiden.
