- Seite 1 OWNER’S GUIDE...
- Seite 2 TABLE OF CONTENTS ENGLISH FRANÇAIS ITALIANO DEUTSCH ESPAÑOL PORTUGUESE CHINESE...
-
Seite 75: Warnhinweise Und Sicherheitsinformationen
Wir gratulieren zu Ihrer neuen FOX-Federung für Ihr Fahrrad. Alle FOX-Federungsprodukte werden von branchenweit führenden Spezialisten in Santa Cruz County (Kalifornien) in den USA entwickelt und getestet. Bitte befolgen Sie die Hinweise und Anweisungen in diesem Handbuch, um Ihr neues FOX-Produkt ordnungsgemäß einzustellen, zu verwenden und zu warten. - Seite 76 Ihre Gabel beschädigt sein könnte, wenden Zughüllen nicht in Berührung mit dem Gabelschaft kommen. Sie sich zur Überprüfung und Reparatur an FOX. Wenn die Züge und Zughüllen an Ihrem Fahrrad innen Versuchen Sie nicht, blockierte FOX-Dämpfer auszubauen, zu verlegt werden, beachten Sie die Sicherheitshinweise in der öffnen, zu zerlegen oder zu warten.
-

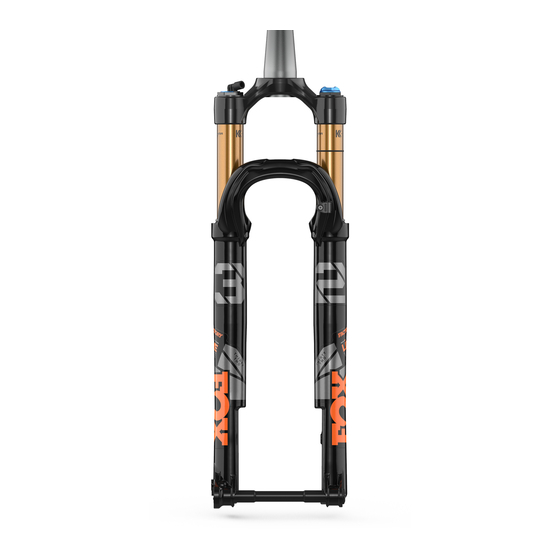

Seite 77: Live-Valve-Teilediagramm
LIVE-VALVE-TEILEDIAGRAMM Live-Valve-Dämpfer Frontsensor, auf der Rückseite der Gabelbrücke montiert Live-Valve- Gabel Hauptsteuerung und Akkusatz Hecksensor... -
Seite 78: Einbau Der Gabel
Gabel ab. Messen Sie die Gabelschaftlänge der vorhandenen Gabel und übertragen Sie diesen Messwert auf den Gabelschaft Ihrer neuen FOX-Gabel. Wenn keine alte Gabel vorhanden ist, messen Sie die Bauhöhe des Steuersatzes (Steuersatzteile und Steuerrohr) und lesen Sie in der Anleitung Ihres Vorbauherstellers nach, um eine ausreichende Klemmfläche für den Vorbau sicherzustellen. -
Seite 79: Einbau Der 15-Mm-Schnellspannachse
EINBAU DER 15-MM-SCHNELLSPANNACHSE Das Verfahren zum Einbau der 15x100-mm- und 15x110-mm-Schnellspannachsen ist dasselbe. 1. Setzen Sie das Vorderrad in die Ausfallenden der Gabel ein. Schieben Sie die Achse durch das Ausfallende auf der Nicht-Antriebsseite und die Nabe. 2. Öffnen Sie den Achshebel. 3. -
Seite 80: Einbau Der Kabolt-Achse
Reifen bei vollständig eingefederter Gabel den Gabelkopf berühren, was zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen kann. 4. Erhöhen Sie den Luftdruck mit einer FOX-Hochdruckpumpe auf die gewünschte Einstellung. Stellen Sie die Nachgiebigkeit wie in der Online-Anleitung auf ... -
Seite 81: Luftfeder-Volumendistanzstücke
6. Setzen Sie die Abdeckkappe wieder in den Gabelkopf ein und ziehen Sie sie mit einem planen 26-mm-Sechskant-Steckschlüssel auf 24,8 Nm (220 in-lb) an (verwenden Sie für 36-Gabeln einen planen 32-mm-Sechskant-Steckschlüssel). 7. Erhöhen Sie den Luftdruck mit einer FOX-Hochdruckpumpe auf die gewünschte Einstellung. Stellen Sie die Nachgiebigkeit wie in der Online-Anleitung auf www.ridefox.com beschrieben ein. -
Seite 82: Einbau Des Hinterbaudämpfers
Rahmens oder Gestänges berührt. 5. Stellen Sie die Nachgiebigkeit wie in der Online-Anleitung auf www.ridefox.com. beschrieben ein. WARNUNG Verwenden Sie unter keinen Umständen mehr als die von FOX Factory vorgegebene Anzahl von Volumendistanzstücken für Ihren Dämpfer. Überschreiten Sie nicht den maximalen Luftdruck: Bei EVOL-Luftdämpfern beträgt der maximale Luftdruck 24,1 bar. -
Seite 83: Verlegen Und Anschliessen Der Kabel
VERLEGEN UND ANSCHLIESSEN DER KABEL 1. Das Frontsensorkabel ist mit einem Audioanschluss- stecker versehen. Verlegen Sie das Frontsensorkabel so, dass keine engen Biegeradien entstehen oder Behinderungen durch andere Kabel auftreten. 2. Stecken Sie das Frontsensorkabel in den Frontsensor, bis es hörbar einrastet. 3. - Seite 84 4. Bringen Sie mittig um die Sensorschelle einen Kabel- binder an. 5. Bringen Sie in der Nähe des Steuerrohrs eine Kabelschelle am Frontsensorkabel und einem anderen Kabel an. HINWEIS Bringen Sie zwischen dieser Kabelschelle und der Sensorschelle keine Kabelbinder an. Das Frontsensorkabel ist mit einer Schnell- trennkupplung ausgestattet, die bei einem Sturz verhindert, dass das Kabel beschädigt wird.
- Seite 85 7. Das Frontmagnetventilkabel ist mit einem Gleichstromanschlussstecker versehen. Verlegen Sie das Frontmagnetventilkabel so, dass keine engen Biegeradien entstehen oder Behinderungen durch andere Kabel auftreten. 8. Stecken Sie das Frontmagnetventilkabel in das Frontmagnetventil. 9. Federn Sie die Gabel bis zum Anschlag ein. Stellen Sie sicher, dass das Kabel mit einer Zugent- lastungsschlaufe verlegt wurde, sodass es sich über den gesamten Federweg der Gabel hinweg frei...
- Seite 86 10. Bringen Sie in der Nähe des Steuerrohrs eine Kabel- schelle an, um das Frontmagnetventilkabel an dem anderen Kabel zu befestigen. Federn Sie die Gabel erneut bis zum Anschlag ein und überprüfen Sie, dass sich alle Kabel über den gesamten Federweg der Gabel hinweg frei bewegen können.
- Seite 87 13. Unterschiedliche Rahmen erfordern eine unterschiedliche Verlegung des Hecksensors und der Befestigungsschellen. Die Kabel können generell überall am Heck mit Schellen befestigt werden. 14. Bringen Sie um den Dämpfer-Ausgleichsbehälter eine Kabelschelle an. Beachten Sie, dass es für Kabel und Ausgleichsbehälter mehr als eine Position gibt.
-
Seite 88: Laden Und Einsetzen Des Akkus
LADEN UND EINSETZEN DES AKKUS Der Akku kann im Fahrrad oder getrennt vom Fahrrad geladen werden. Drücken Sie bei eingesetztem Akku die Ein-/Aus-Taste an der Hauptsteuerung, um den Ladezustand des Akkus anzuzeigen. Der Ladezustand wird mit 1 bis 5 LED-Leuchten angezeigt (wenn 5 LED-Leuchten aufleuchten, ist der Akku vollständig geladen). 1. - Seite 89 EINSTELLEN DES LIVE-VALVE LIVE-Valve hat fünf programmierte Einstellungen, die angewählt werden können, um zu steuern, wie empfindlich sich das System anfühlt. Einstellung fünf benötigt zum Öffnen beispielsweise eine etwas größere Unebenheit oder einen etwas größeren Aufprall als Einstellung vier. Wir empfehlen, dass Sie zunächst mit Einstellung zwei beginnen. EINSTELLUNG 2 1.
-
Seite 90: Einstellen Der Gabel-Nachgiebigkeit
EINSTELLEN DER GABEL-NACHGIEBIGKEIT Um mit Ihrer FOX-Federung eine optimale Leistung zu erzielen, passen Sie den Luftdruck an, um die Nachgiebigkeit wie erforderlich einzustellen. Die Nachgiebigkeit ist der Weg, um den Ihre Federung durch Ihr Körpergewicht und die Fahrradkleidung einfedert. Die Nachgiebigkeit sollte auf 15 bis 20 % des Gesamtfederwegs der Gabel eingestellt werden. -
Seite 91: Einstellen Der Gabel-Zugstufe
EINSTELLEN DER GABEL-ZUGSTUFE Der Zugstufen-Einsteller legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Die Zugstufeneinstellung hängt von der Einstellung des Luftdrucks ab. Höhere Luftdrücke erfordern beispielsweise niedrigere Zugstufen- einstellungen. Verwenden Sie Ihren Luftdruck, um Ihre Zugstufeneinstellung zu bestimmen. - Seite 92 EINSTELLEN DER HINTERBAUDÄMPFER- NACHGIEBIGKEIT Um mit Ihrer FOX-Federung eine optimale Leistung zu erzielen, passen Sie den Luftdruck an, um die Nachgiebigkeit wie erfor- derlich einzustellen. Die Nachgiebigkeit ist der Weg, um den Ihre Federung durch Ihr Körpergewicht und die Fahrradkleidung einfedert.
-
Seite 93: Einstellen Der Hinterbaudämpfer-Zugstufe
EINSTELLEN DER HINTERBAUDÄMPFER-ZUGSTUFE Der Zugstufen-Einsteller legt die Geschwindigkeit fest, mit der der Dämpfer nach der Belastung ausfedert. Die Zugstufeneinstellung hängt von der Einstellung des Luftdrucks ab. Höhere Luftdrücke erfordern beispielsweise niedrigere Zugstufen- einstellungen. Verwenden Sie Ihren Luftdruck, um Ihre Zugstufeneinstellung zu bestimmen. -
Seite 94: Funktionsweise
FUNKTIONSWEISE Das Live-Valve-System schaltet zur schnellen Anpassung an das Gelände automatisch zwischen zwei Druckstufenpositionen um – offen und geschlossen (weich und straff). Das heißt, dass Sie eine straffe, effiziente Plattform erhalten, um in die Pedale zu treten, bis Unebenheiten auftreten. Interessante Fakten: •... -
Seite 95: Wartung
Fahrbedingungen, wenn Schlamm und Staub während der Fahrt gegen die Gabel und den Dämpfer spritzen, empfiehlt FOX, die Wartung in kürzeren Abständen als oben aufgeführt durchzuführen. Wenn Sie etwas Ungewöhnliches hören, sehen oder spüren, steigen Sie sofort vom Fahrrad und wenden Sie sich an ein zugelassenes FOX Service-Center, um Ihre Gabel warten zu lassen. -
Seite 96: Akku-Sicherheitsinformationen
Elektrische Sicherheit: EN 60950-1 RoHS: Dieses RoHS-konforme Produkt entspricht der EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) in Elektro- und Elektronikgeräten. Fox Factory stellt die RoHS-Konformität durch eine obligatorische Konformitätserklärung für Lieferanten, eine Überwachung der angelieferten Materialien und fortlaufende Kontrollen der Herstellungsverfahren sicher. -
Seite 97: Technische Daten, Akku-Modell
TECHNISCHE DATEN, AKKU-MODELL 820-09-050 Akkuwerkstoff: Lithiumion Nennleistung: 800 mAh Gewicht: 71 g Betriebstemperaturbereich: Beim Entladen: -20 °C bis 60 °C. Beim Laden: 0 °C bis 40 °C Nennspannung: 7,4 V AKKU-WARNHINWEISE WARNUNG • Der in diesem Gerät verwendete Akku kann bei unsachgemäßer Handhandlung Feuer oder Verätzungen verursachen. Den Akku nicht zerlegen, über 60 ˚C (140 ˚F) erwärmen oder verbrennen. -
Seite 98: Gewährleistungsausschluss
GARANTIE FOX Factory, Inc., eine Corporation des Staates Kalifornien mit Sitz in 915 Disc Drive, Scotts Valley, CA 95066 („FOX“), gewährt auf seine Federungsprodukte die folgende EINGESCHRÄNKTE GEWÄHRLEISTUNG: EINGESCHRÄNKTE GEWÄHRLEISTUNG VON FOX EINGESCHRÄNKTE EIN (1)-JÄHRIGE GEWÄHRLEISTUNG AUF FEDERUNGSPRODUKTE Gemäß den hier dargelegten Beschränkungen und Bestimmungen gewährleistet Fox gegenüber dem Originalkäufer jedes neuen Fox-Federungsprodukts, dass das Fox-Federungsprodukt im Neuzustand frei von... - Seite 172 FOX FACTORY, INC. 2018 // 1.800.FOX.SHOX 915 DISC DRIVE. SCOTTS VALLEY, CA 95066 USA TEL: 831.768.1100 605-00-183 REV A...
