OPÇÕES DE REGULAÇÃO ADICIONAIS
ESPAÇADORES DE VOLUME
Substituir os espaçadores de volume no amortecedor é um ajuste interno que lhe permite mudar a quantidade
de resistência de médio curso e de fim de curso no fundo. Se regulou a sua retração corretamente e está a usar o
curso completo (bater no fundo) com demasiada facilidade, então poderá instalar mais espaçadores para aumentar
a resistência ao bater no fundo. Se regulou a sua retração corretamente e não está a usar o curso completo, então
poderá instalar menos espaçadores para diminuir a resistência ao bater no fundo. O procedimento de instalação e
as opções de afinação estão disponíveis online em: ridefox.com/ownersmanuals.
INSTALAÇÃO DE ESPAÇADORES DE VOLUME
1. Retire a tampa preta do ar e enrosque lá a sua bomba FOX
para amortecedores. Lentamente liberte todo o ar da câmara
principal do ar com a sua bomba, enquanto vai puxando
firmemente o amortecedor para fora, conforme ele se esvazia
de ar. Isto evitará que o ar seja transferido para a câmara
negativa e que "chupe" o amortecedor para dentro. Então
remova a bomba. Verifique que todo o ar tenha sido libertado,
premindo a válvula Schrader.

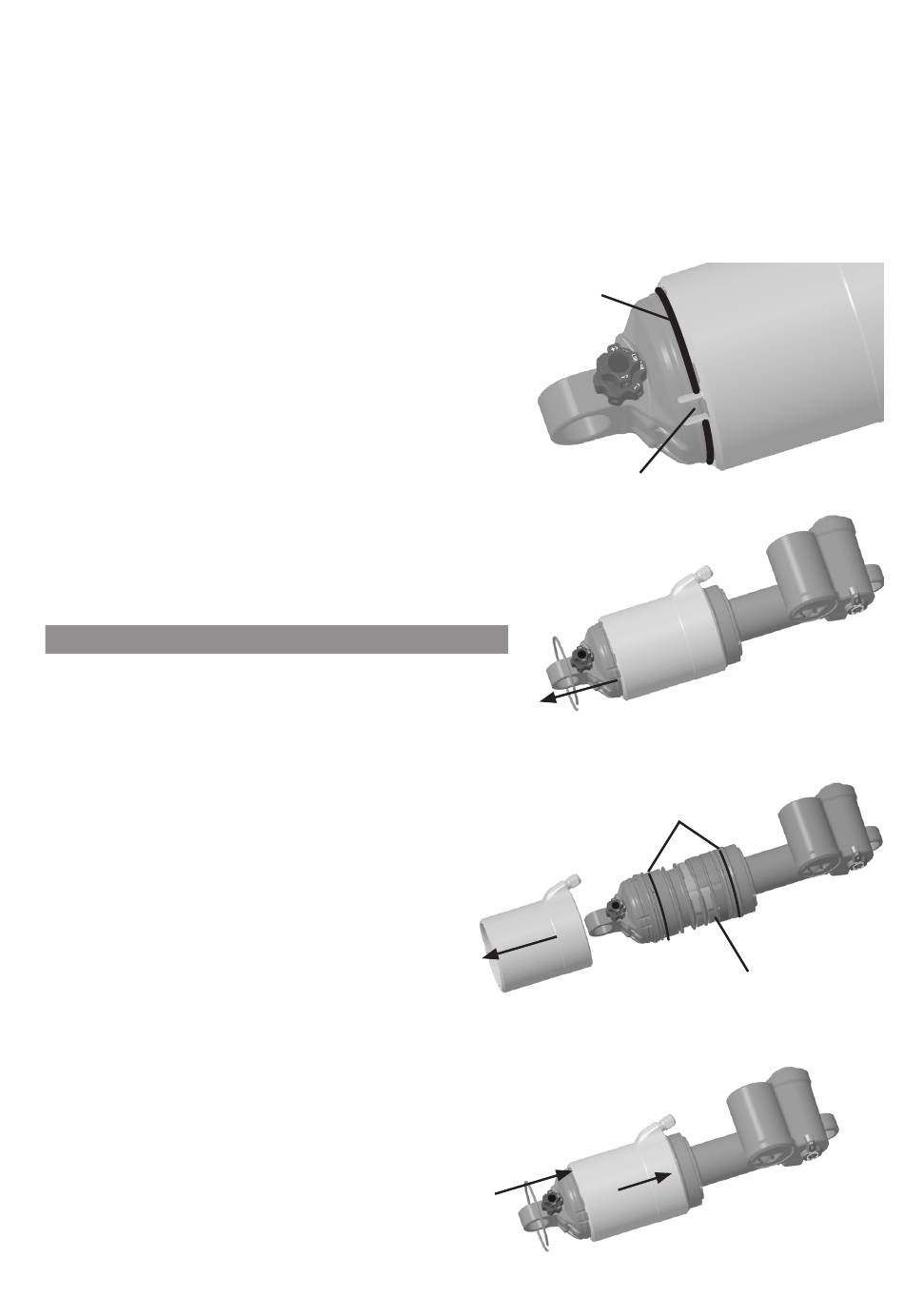

2. Rode o anel de retenção de arame para alinhar a abertura no
anel com uma das abas de olhal. Use um punção para remover
o anel do sulco, rodando o anel conforme necessário para o
retirar completamente.
3. Assegure-se de que os "pontos" para alinhamento na manga
XV estejam corretamente alinhados (ver página 49). Vai
precisar de alinhar de novo esses pontos durante a instalação.
Faça deslizar a manga XV para fora do topo negativo do
vedante de ar, para o retirar.
Retire o botão da recuperação ou aplique uma tira de fita
adesiva por cima dele, para evitar que o lado de dentro da
manga XV seja arranhado, o que pode causar fugas de ar.
4. Retire ou instale espaçadores de volume conforme seja
necessário, certificando-se de que não excede o número
máximo de espaçadores para o curso do seu amortecedor
(determinado pelas nervuras que estão do lado de dentro
da manga XV). Misture ou combine os espaçadores de 1
cm e de 2 cm pata conseguir ter
3 3
incrementos de 1 cm . Aplique uma camada delgada de
3
massa de lítio Slick Honey aos vedantes pneumáticos, e
depois reinstale a manga XV como se mostra (imagem
do fundo). Rode a manga XV até que os pontos de
alinhamento fiquem corretamente alinhados. Isto terá
que ser um dos locais corretos de folga da válvula
pneumática, conforme foi discutido na página 50.
5. Faça deslizar a manga XV para baixo para o topo do
vedante pneumático negativo, para engatar os vedantes
pneumáticos.
6. Volte a instalar o anel retentor de arame, e assegure-se
de que fique completamente assente no seu entalhe.
7. Instale o amortecedor na sua bicicleta e faça o ciclo
completo do curso. Assegure-se de que existem
pelo menos 3 mm de folga entre qualquer parte do
amortecedor e o quadro.
8. Prenda a bomba ao amortecedor e depois adicione ar
enquanto faz lentamente o ciclo do seu amortecedor
ao longo de 25% do seu curso 10 vezes, até atingir a
pressão que deseja. Volte a instalar a tampa preta do ar.
