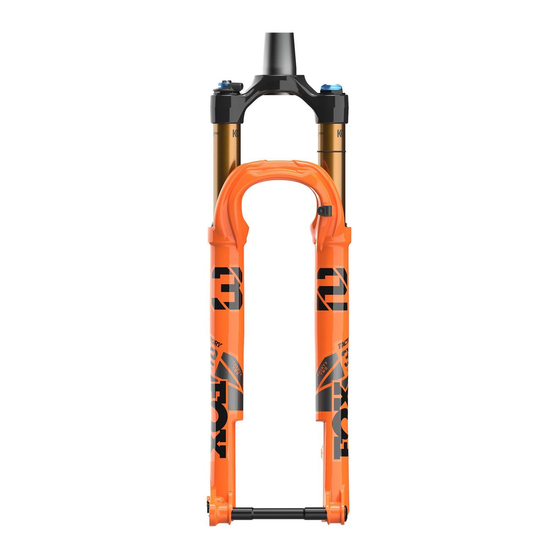

Fox 34 STEP-CAST Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Fox 34 STEP-CAST
Inhaltszusammenfassung für Fox 34 STEP-CAST
- Seite 1 OWNER’S GUIDE...
- Seite 2 TABLE OF CONTENTS ENGLISH FRANÇAIS ITALIANO DEUTSCH ESPAÑOL PORTUGUÊS...
-
Seite 42: Warnhinweise Und Sicherheitsinformationen
Spezialisten in Santa Cruz County (Kalifornien) in den USA entwickelt und getestet. Bitte befolgen Sie die Hinweise und Anweisungen in diesem Handbuch, um Ihr neues FOX-Produkt ordnungsgemäß einzustellen, zu verwenden und zu warten. Weitere Informationen finden Sie unter http://www.ridefox.com/OwnersManuals. Kontaktieren Sie bei Bedarf FOX US telefonisch unter 1.800.369.7469 oder per E-Mail an mtbservice@ridefox.com. - Seite 43 Fahrradträger mit Gabelbefestigung können Schäden an die Kontaktfläche zu schützen. Schäden durch Abrieb den Gabelbeinen und/oder Ausfallenden verursachen, an der FOX-Gabelkrone sind von der FOX-Garantie nicht insbesondere in Fällen, in denen die Gabel seitlich gedeckt. belastet wird und/oder wenn das Hinterrad im Unsachgemäße Wartung oder die Verwendung von...
-
Seite 44: Einbau Der Gabel
1. Bauen Sie die vorhandene Gabel aus dem Fahrrad aus. Nehmen Sie den Gabelkonus von der alten Gabel ab. Messen Sie die Gabelschaftlänge der vorhandenen Gabel und übertragen Sie diesen Messwert auf den Gabelschaft Ihrer neuen FOX-Gabel. Wenn keine alte Gabel vorhanden ist, messen Sie die Bauhöhe des Steuersatzes (Steuersatzteile und Steuerrohr) und lesen Sie in der Anleitung Ihres Vorbauherstellers nach, um eine ausreichende Klemmfläche für den Vorbau sicherzustellen. -
Seite 45: Einbau Der 15-Mm-Schnellspannachse
ACHTUNG Ziehen Sie den Hebel nur von Hand fest. Verwenden Sie keine Werkzeuge, um den Schnellspann- hebel festzuziehen. Wenn Sie die Schnellspannhebel zu fest anziehen, können die Achse oder die Gabelausfallenden beschädigt werden, was zum plötzlichen Versagen dieser Komponenten und somit zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen kann. -
Seite 46: Einstellen Des Schnellspanners
EINSTELLEN DES SCHNELLSPANNERS 1. Beachten Sie, in welche Richtung der Achshebel gedreht werden muss, um die richtige Ausrichtung zu erzielen. 2. Öffnen Sie den Achshebel in der Gabel. 3. Während Sie den Schnellspannhebel geöffnet und festhalten, sodass er sich nicht drehen kann, verwenden Sie einen 4-mm-Inbusschlüssel in der Mitte des Endes der Achse, um die Hebelposition einzustellen. -
Seite 47: Überprüfung Des Reifenabstands
Freiraum von mindestens 8,5 mm vorhanden ist, kann der Reifen bei vollständig eingefederter Gabel die Gabelkrone berühren, was zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen kann. 4. Erhöhen Sie den Luftdruck mit einer FOX-Hochdruckpumpe auf die gewünschte Einstellung. Stellen Sie die Nachgiebigkeit wie in der Online-Anleitung auf www.ridefox.com beschrieben ein. - Seite 48 6. Setzen Sie die Abdeckkappe wieder in den Gabelkopf ein und ziehen Sie sie mit einem planen 26-mm-Sechskant-Steckschlüssel auf 24,8 N•m (220 in-lb) an. 7. Erhöhen Sie den Luftdruck mit einer FOX-Hochdruckpumpe auf die gewünschte Einstellung. Stellen Sie die Nachgiebigkeit wie in der Online-Anleitung auf www.ridefox.com beschrieben...
-
Seite 49: Montage Der Fernbedienung
MONTAGE DER FERNBEDIENUNG Die Fernbedienung kann wahlweise unter dem Lenker auf der Nicht-Antriebsseite (wo sich normalerweise der Umwerfer-Schalthebel befindet) oder über dem Lenker auf der Antriebsseite angebracht werden. Die Fernbedienung kann mit zwei Zügen verwendet werden, um die Gabel und den Dämpfer gleichzeitig zu steuern. GRIP/GRIP SL-PUSH-TO-LOCK-DÄMPFER 1. -
Seite 50: Einstellen Der Nachgiebigkeit
22 mm (0,87 in) 120 mm (4,7 in) 18 mm (0,71 in) 24 mm (0,94 in) Überschreiten Sie nicht den maximalen Luftdruck: Der maximale Luftdruck für die 34 Step-Cast beträgt 8,3 bar (120 psi). Empfohlene Ausgangspunkte für die Einstellung der Nachgiebigkeit Fahrergewicht Fahrergewicht Druck für... -
Seite 51: Einstellen Der Druckstufe
EINSTELLEN DER DRUCKSTUFE DRUCKSTUFENEINSTELLUNG FÜR DIE GRIP Der 3-Wege-Feineinstellhebel OFFEN ermöglicht schnelle Anpassungen des Federverhaltens der Gabel. Die Hebelpositionen zwischen dem OFFENEN, MITTLEREN und MITTEL HARTEN Modus ermöglichen die Feinabstimmung der Druckstufendämpfung. HART DRUCKSTUFENEINSTELLUNG FÜR DIE GRIP SL Der 3-Wege-Hebel ermöglicht, OFFEN schnelle Anpassungen vorzunehmen, um das Federverhalten der Gabel... -
Seite 52: Zugstufeneinstellung Für Die Grip Sl
LANGSAMSTEN AUS ZUSÄTZLICHE ABSTIMMUNGSOPTIONEN CLIP-ON-VOLUMENSPACER Volumenspacer ermöglichen bei der 34 Step-Cast-Gabel eine einfache interne Anpassung, mit der Sie den Federweg im mittleren Bereich und den Durchschlagswiderstand abstimmen können. Wenn Sie die Nachgiebigkeit richtig eingestellt haben und der gesamte Federweg (Durchschlagen) zu einfach erreicht wird, können Sie einen oder mehrere Spacer installieren, um den Durchschlagswiderstand... -
Seite 53: Wartung
* Für liftgestütztes Downhill, Downhill-Parks oder Extreme Freeride sowie bei extrem feuchten/ schlammigen oder trockenen/staubigen Fahrbedingungen, wenn Schlamm und Staub während der Fahrt gegen die Gabel und den Dämpfer spritzen, empfiehlt FOX, die Wartung in kürzeren Abständen als oben aufgeführt durchzuführen. Wenn Sie etwas Ungewöhnliches hören, sehen oder spüren, steigen Sie sofort vom Fahrrad und wenden Sie sich an ein zugelassenes FOX... -
Seite 54: Garantiebedingungen
FOX Factory, Inc., eine Corporation des Staates Kalifornien mit Sitz in 915 Disc Drive, Scotts Valley, CA 95066 („FOX“), gewährt auf seine Federungsprodukte die folgende EINGESCHRÄNKTE GARANTIE: EINGESCHRÄNKTE GARANTIE VON FOX EINGESCHRÄNKTE EIN (1)-JÄHRIGE GARANTIE AUF FEDERUNGSPRODUKTE Gemäß den hier dargelegten Beschränkungen und Bestimmungen gewährleistet Fox gegenüber dem Originalkäufer jedes neuen Fox-Federungsprodukts, dass das Fox-Federungsprodukt im Neuzustand frei... - Seite 84 1-20 mm...
- Seite 94 NOTES...
- Seite 96 ©FOX FACTORY, INC. 2023 // 1.800.FOX.SHOX 915 DISC DRIVE, SCOTTS VALLEY, CA 95066 USA TEL: 831.768.1100 605-00-305 REV B RIDEFOX.COM...
