POSICIONAMENTO E FOLGA
O seu amortecedor deverá vir da fábrica posicionado corretamente na sua bicicleta. Porém, se a manga
pneumática XV for rodada por qualquer razão, ela não deverá interferir com nenhuma parte do amortecedor nem
do quadro. Nos exemplos abaixo, a manga pneumática XV/válvula pneumática está rodada separadamente do olhal

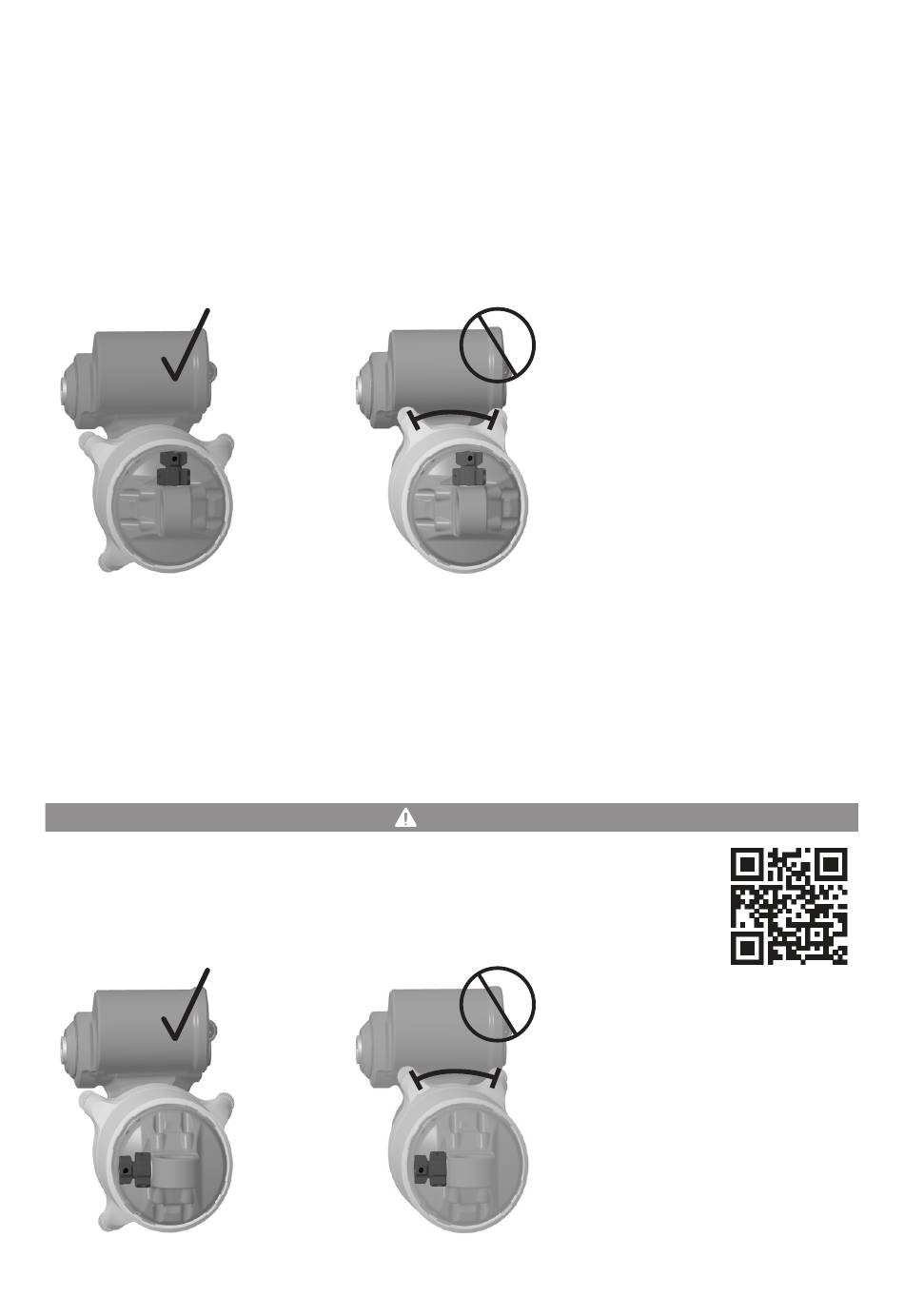

da recuperação. A imagem A mostra alguns exemplos de posições da válvula pneumática para conseguir o espaço
livre (folga) entre a válvula pneumática e o reservatório do amortecedor, mas o amortecedor terá mesmo assim
que ser ensaiado para assegurar a existência da folga relativamente ao quadro, ao longo do curso completo (veja
a secção INSTALAÇÃO na página anterior). A imagem B mostra a gama de posições que NÃO pode usar porque a
válvula pneumática irá interferir com o reservatório e disso resultarão danos para o amortecedor.
NOTA: Em modelos de reservatórios paralelos (250 mm x 75 mm sem alavanca), as válvulas pneumáticas não
tocarão no reservatório do amortecedor em qualquer das posições disponíveis. Será ainda necessário o mesmo
teste para verificar a folga, para não tocar no quadro, como se mencionou acima.
B
A
BICICLETAS COM MONTANTES DE APOIO
Em aplicações de montantes de apoio, o olhal da recuperação é tipicamente rodado 90 graus. A válvula pneumática/
manga XV tem que ser reposicionada (rodada separadamente do olhal da recuperação) para um dos locais com
folga apropriada. A imagem C mostra alguns exemplos de posições da válvula pneumática para conseguir o espaço
livre (folga) entre a válvula pneumática e o reservatório do amortecedor, mas o amortecedor terá mesmo assim
que ser ensaiado para assegurar a existência da folga relativamente ao quadro, ao longo do curso completo (veja
a secção INSTALAÇÃO na página anterior). Assegure-se de que a válvula pneumática não fique posicionada para o
lado do reservatório do amortecedor (Imagem D).
AVISO
A instalação em bicicletas com montantes de apoio das articulações pode causar que a válvula
do ar vá bater no reservatório, a menos que seja reconfigurada de acordo com as instruções
do manual do utilizador. Reveja as instruções do manual do utilizador usando o código QR que
se encontra aqui, antes da instalação. Verifique a orientação da válvula pneumática e o espaço
livre (folga) ao reservatório, com o seu quadro, antes de começar a usar. O não cumprimento
desta regra poderá resultar em danos no amortecedor ou no quadro.
D
C
