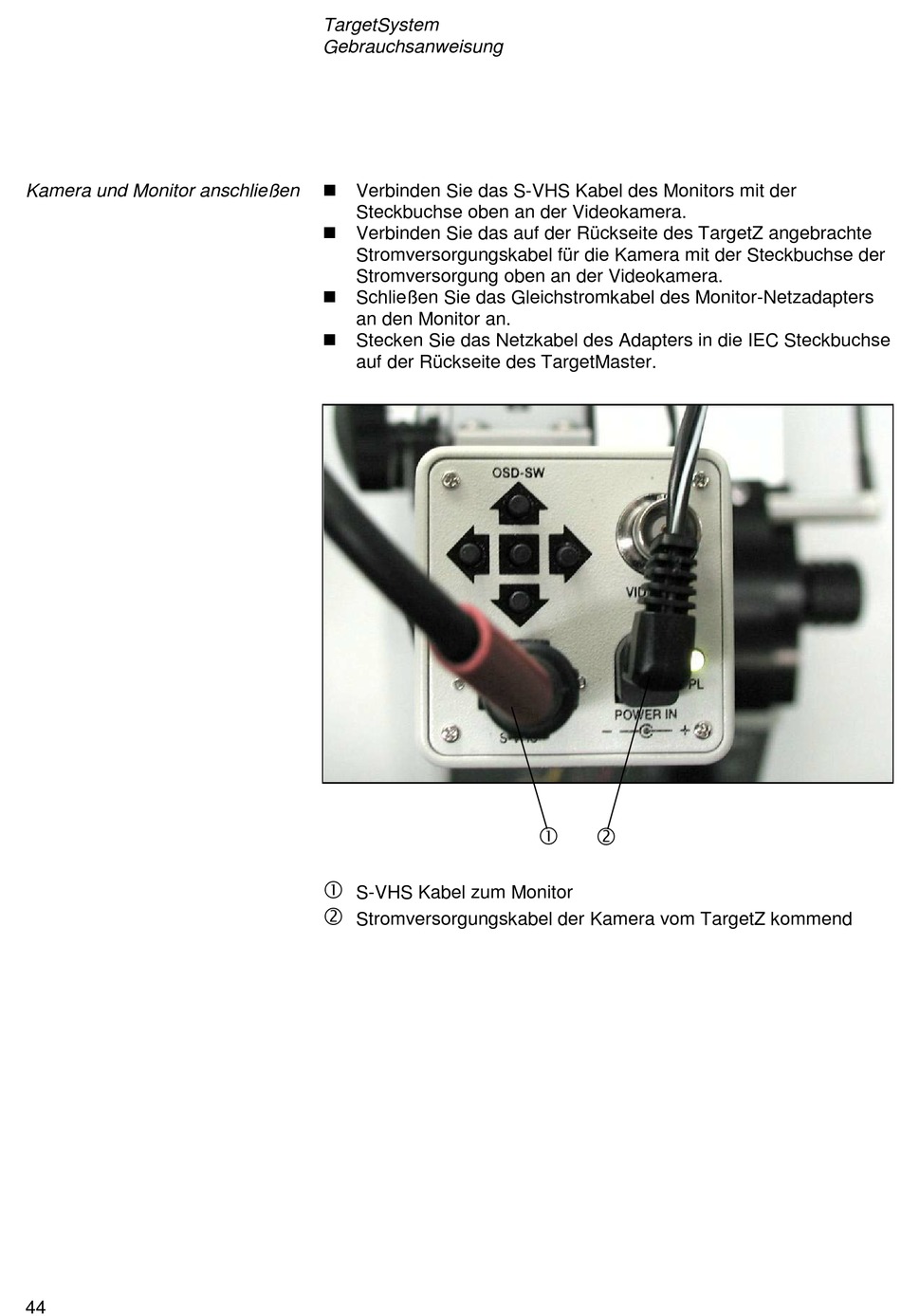

Kamera und Monitor anschließen
44
TargetSystem
Gebrauchsanweisung
 Verbinden Sie das S-VHS Kabel des Monitors mit der
Steckbuchse oben an der Videokamera.
 Verbinden Sie das auf der Rückseite des TargetZ angebrachte
Stromversorgungskabel für die Kamera mit der Steckbuchse der
Stromversorgung oben an der Videokamera.
 Schließen Sie das Gleichstromkabel des Monitor-Netzadapters
an den Monitor an.
 Stecken Sie das Netzkabel des Adapters in die IEC Steckbuchse
auf der Rückseite des TargetMaster.

S-VHS Kabel zum Monitor

Stromversorgungskabel der Kamera vom TargetZ kommend


