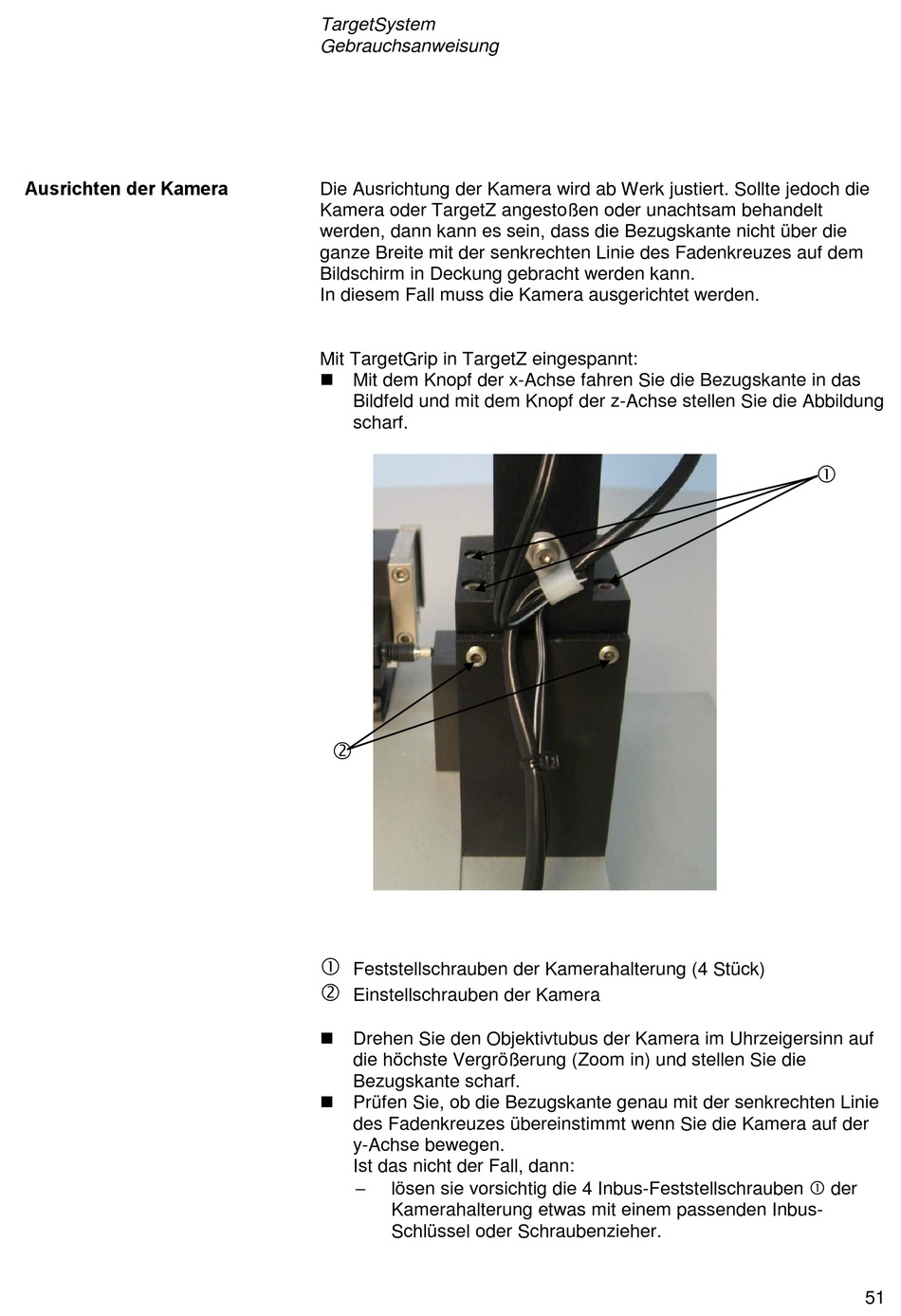

Ausrichten der Kamera

TargetSystem
Gebrauchsanweisung
Die Ausrichtung der Kamera wird ab Werk justiert. Sollte jedoch die
Kamera oder TargetZ angestoßen oder unachtsam behandelt
werden, dann kann es sein, dass die Bezugskante nicht über die
ganze Breite mit der senkrechten Linie des Fadenkreuzes auf dem
Bildschirm in Deckung gebracht werden kann.
In diesem Fall muss die Kamera ausgerichtet werden.
Mit TargetGrip in TargetZ eingespannt:
 Mit dem Knopf der x-Achse fahren Sie die Bezugskante in das
Bildfeld und mit dem Knopf der z-Achse stellen Sie die Abbildung
scharf.


Feststellschrauben der Kamerahalterung (4 Stück)

Einstellschrauben der Kamera
 Drehen Sie den Objektivtubus der Kamera im Uhrzeigersinn auf
die höchste Vergrößerung (Zoom in) und stellen Sie die
Bezugskante scharf.
 Prüfen Sie, ob die Bezugskante genau mit der senkrechten Linie
des Fadenkreuzes übereinstimmt wenn Sie die Kamera auf der
y-Achse bewegen.
Ist das nicht der Fall, dann:
−
lösen sie vorsichtig die 4 Inbus-Feststellschrauben  der
Kamerahalterung etwas mit einem passenden Inbus-
Schlüssel oder Schraubenzieher.

51
