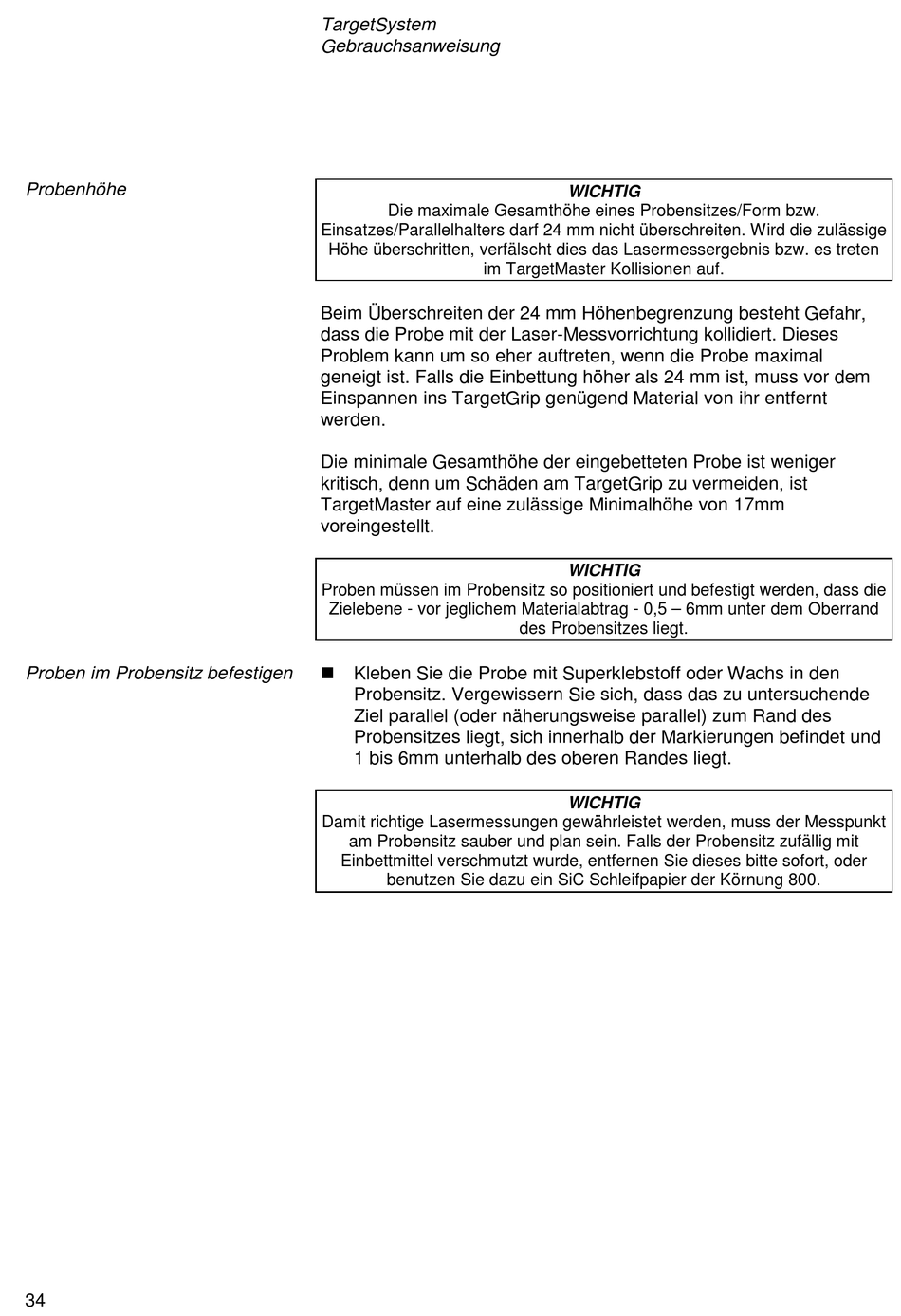

Probenhöhe

Proben im Probensitz befestigen

34
TargetSystem
Gebrauchsanweisung
Die maximale Gesamthöhe eines Probensitzes/Form bzw.
Einsatzes/Parallelhalters darf 24 mm nicht überschreiten. Wird die zulässige
Höhe überschritten, verfälscht dies das Lasermessergebnis bzw. es treten
im TargetMaster Kollisionen auf.
Beim Überschreiten der 24 mm Höhenbegrenzung besteht Gefahr,
dass die Probe mit der Laser-Messvorrichtung kollidiert. Dieses
Problem kann um so eher auftreten, wenn die Probe maximal
geneigt ist. Falls die Einbettung höher als 24 mm ist, muss vor dem
Einspannen ins TargetGrip genügend Material von ihr entfernt
werden.
Die minimale Gesamthöhe der eingebetteten Probe ist weniger
kritisch, denn um Schäden am TargetGrip zu vermeiden, ist
TargetMaster auf eine zulässige Minimalhöhe von 17mm
voreingestellt.
Proben müssen im Probensitz so positioniert und befestigt werden, dass die
Zielebene - vor jeglichem Materialabtrag - 0,5 – 6mm unter dem Oberrand
 Kleben Sie die Probe mit Superklebstoff oder Wachs in den
Probensitz. Vergewissern Sie sich, dass das zu untersuchende
Ziel parallel (oder näherungsweise parallel) zum Rand des
Probensitzes liegt, sich innerhalb der Markierungen befindet und
1 bis 6mm unterhalb des oberen Randes liegt.
Damit richtige Lasermessungen gewährleistet werden, muss der Messpunkt
am Probensitz sauber und plan sein. Falls der Probensitz zufällig mit
Einbettmittel verschmutzt wurde, entfernen Sie dieses bitte sofort, oder
benutzen Sie dazu ein SiC Schleifpapier der Körnung 800.
WICHTIG
WICHTIG
des Probensitzes liegt.
WICHTIG
