struers TargetMaster Gebrauchsanweisung Seite 56

48
TargetSystem
Gebrauchsanweisung

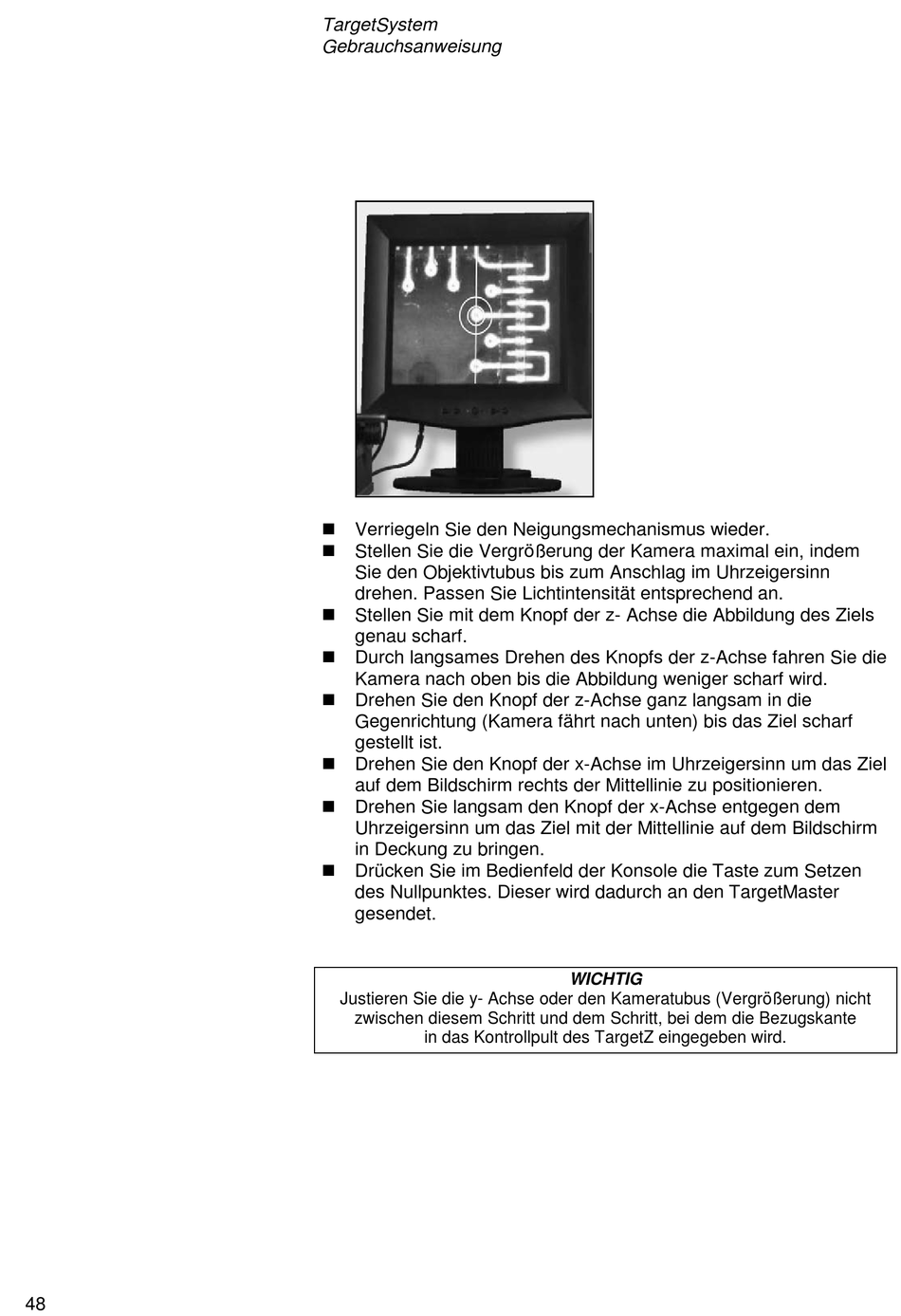

 Verriegeln Sie den Neigungsmechanismus wieder.
 Stellen Sie die Vergrößerung der Kamera maximal ein, indem
Sie den Objektivtubus bis zum Anschlag im Uhrzeigersinn
drehen. Passen Sie Lichtintensität entsprechend an.
 Stellen Sie mit dem Knopf der z- Achse die Abbildung des Ziels
genau scharf.
 Durch langsames Drehen des Knopfs der z-Achse fahren Sie die
Kamera nach oben bis die Abbildung weniger scharf wird.
 Drehen Sie den Knopf der z-Achse ganz langsam in die
Gegenrichtung (Kamera fährt nach unten) bis das Ziel scharf
gestellt ist.
 Drehen Sie den Knopf der x-Achse im Uhrzeigersinn um das Ziel
auf dem Bildschirm rechts der Mittellinie zu positionieren.
 Drehen Sie langsam den Knopf der x-Achse entgegen dem
Uhrzeigersinn um das Ziel mit der Mittellinie auf dem Bildschirm
in Deckung zu bringen.
 Drücken Sie im Bedienfeld der Konsole die Taste zum Setzen
des Nullpunktes. Dieser wird dadurch an den TargetMaster
gesendet.
Justieren Sie die y- Achse oder den Kameratubus (Vergrößerung) nicht
zwischen diesem Schritt und dem Schritt, bei dem die Bezugskante
in das Kontrollpult des TargetZ eingegeben wird.
WICHTIG
