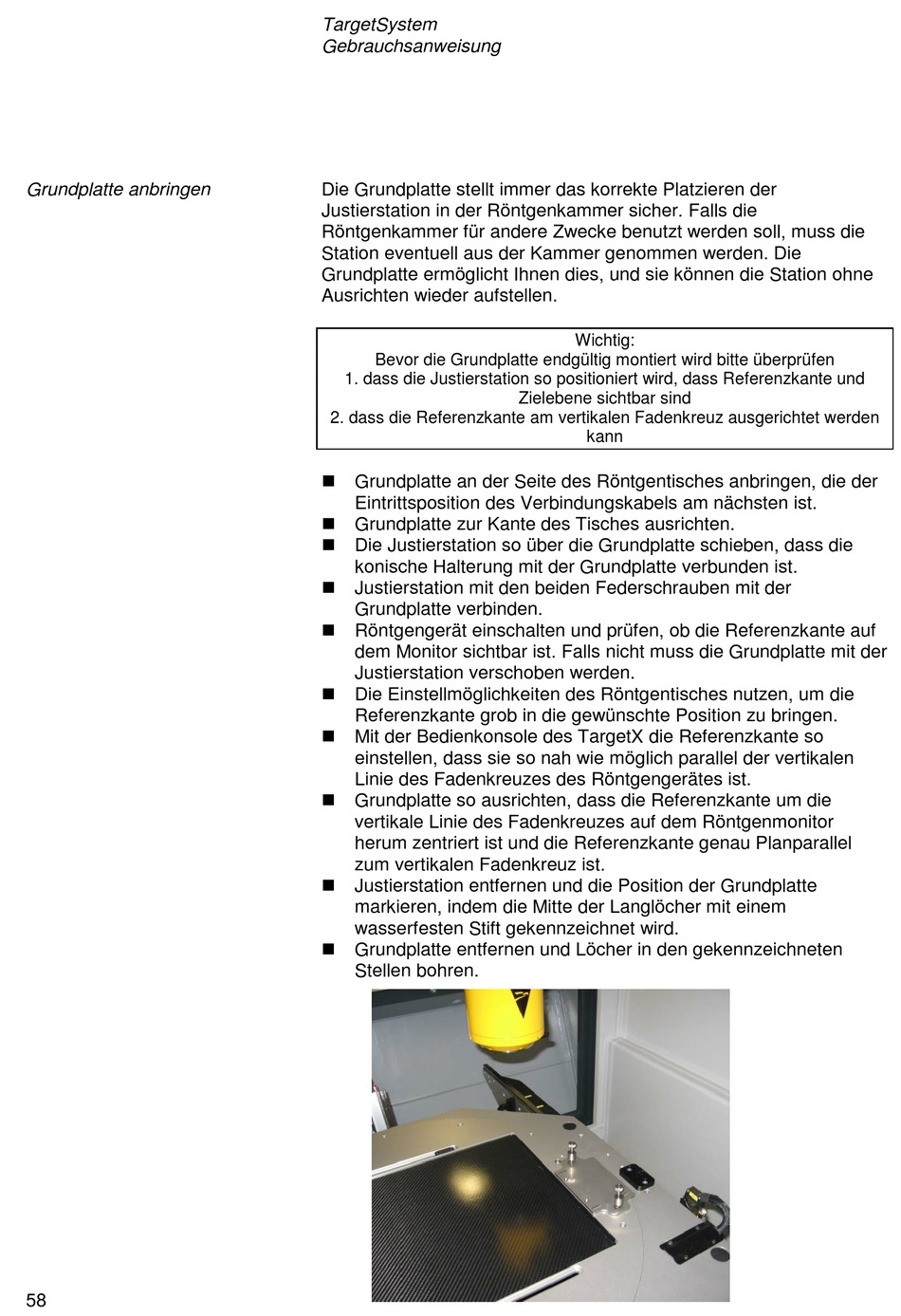

Grundplatte anbringen

58
TargetSystem
Gebrauchsanweisung
Die Grundplatte stellt immer das korrekte Platzieren der
Justierstation in der Röntgenkammer sicher. Falls die
Röntgenkammer für andere Zwecke benutzt werden soll, muss die
Station eventuell aus der Kammer genommen werden. Die
Grundplatte ermöglicht Ihnen dies, und sie können die Station ohne
Ausrichten wieder aufstellen.
Bevor die Grundplatte endgültig montiert wird bitte überprüfen
1. dass die Justierstation so positioniert wird, dass Referenzkante und
2. dass die Referenzkante am vertikalen Fadenkreuz ausgerichtet werden
 Grundplatte an der Seite des Röntgentisches anbringen, die der
Eintrittsposition des Verbindungskabels am nächsten ist.
 Grundplatte zur Kante des Tisches ausrichten.
 Die Justierstation so über die Grundplatte schieben, dass die
konische Halterung mit der Grundplatte verbunden ist.
 Justierstation mit den beiden Federschrauben mit der
Grundplatte verbinden.
 Röntgengerät einschalten und prüfen, ob die Referenzkante auf
dem Monitor sichtbar ist. Falls nicht muss die Grundplatte mit der
Justierstation verschoben werden.
 Die Einstellmöglichkeiten des Röntgentisches nutzen, um die
Referenzkante grob in die gewünschte Position zu bringen.
 Mit der Bedienkonsole des TargetX die Referenzkante so
einstellen, dass sie so nah wie möglich parallel der vertikalen
Linie des Fadenkreuzes des Röntgengerätes ist.
 Grundplatte so ausrichten, dass die Referenzkante um die
vertikale Linie des Fadenkreuzes auf dem Röntgenmonitor
herum zentriert ist und die Referenzkante genau Planparallel
zum vertikalen Fadenkreuz ist.
 Justierstation entfernen und die Position der Grundplatte
markieren, indem die Mitte der Langlöcher mit einem
wasserfesten Stift gekennzeichnet wird.
 Grundplatte entfernen und Löcher in den gekennzeichneten
Stellen bohren.
Wichtig:
Zielebene sichtbar sind
kann
