Den Ablaufschlauch verlegen

Druckluft anschließen
Knopf für die Druckluftregulierung
TargetSystem
Gebrauchsanweisung
Der gebrauchte Alkohol aus Reinigungsstufen wird über den
Ablaufschlauch für Alkohol abgeführt, der zu einem Sammelbehälter
für Alkohol oder zu einem Ablauf dafür führen muss. Die örtlich
gültigen Umweltvorschriften können ein Recycling des Abfallalkohols
vorschreiben. In diesem Falle muss der Alkoholablaufschlauch zu
einem geschlossenen Sammelbehälter führen. Andernfalls kann der
Ablaufschlauch direkt zum Abfluss geführt werden.
Wir raten dringend davon ab, den – selbst intensiv gefilterten – Alkohol zur
Probenpräparation im TargetMaster wiederzuverwenden.
Die für diese Maschine verwendete Druckluft muss der Norm
ISO 8573-1 genügen. Anschließen des TargetMaster:
Bringen Sie einen Druckluftschlauch an der mitgelieferten
Schnellkupplung an und sichern sie ihn mit einer mitgelieferten
Schlauchschelle.
 Schließen Sie die Schnellkupplung an den werkseitig am
TargetMaster montierten Druckschlauch an.
Der Luftdruck muss zwischen 5 bar (72 psi) und 10 bar (145 psi) liegen und
der Norm ISO 8573-1 entsprechen.

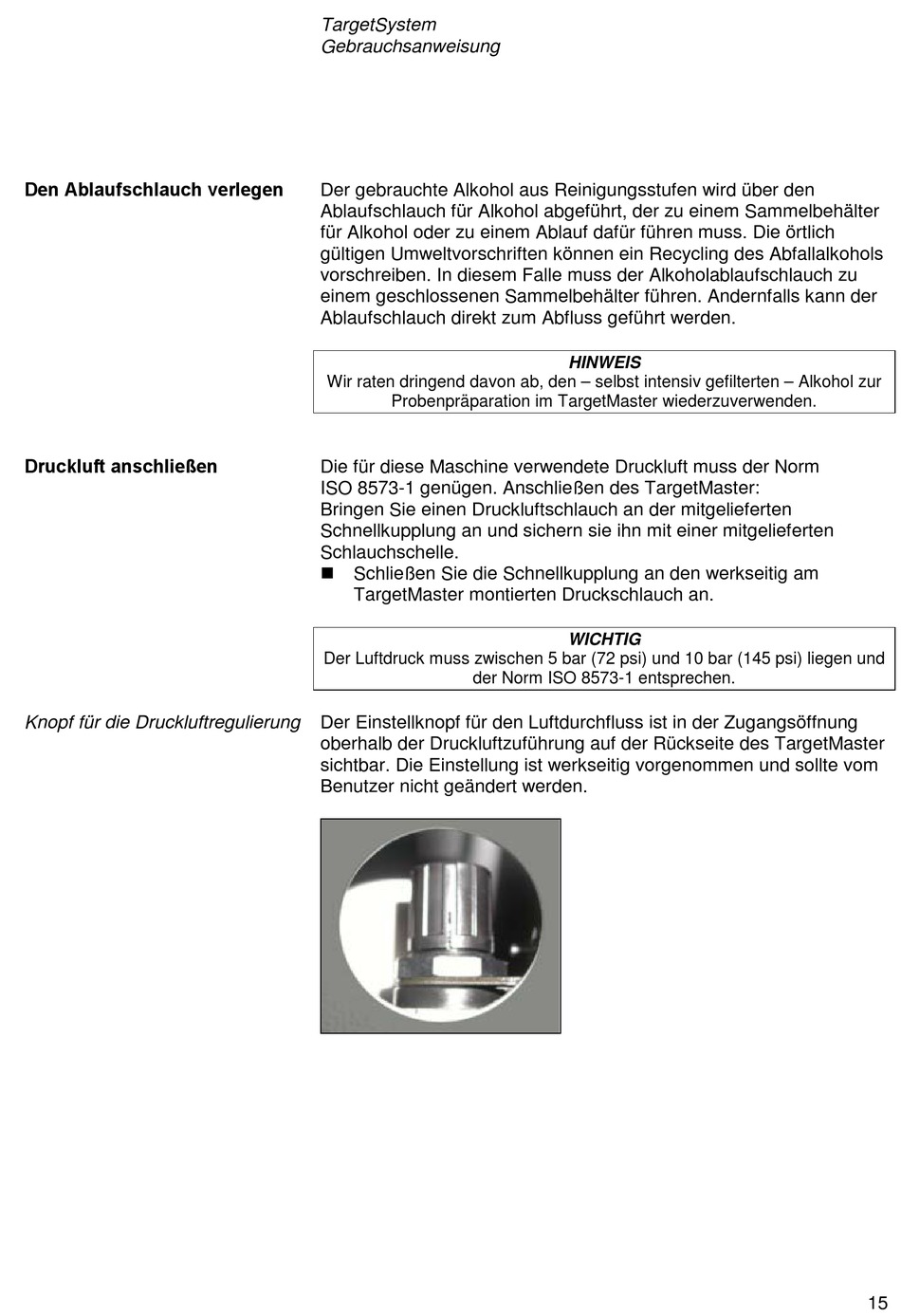

Der Einstellknopf für den Luftdurchfluss ist in der Zugangsöffnung
oberhalb der Druckluftzuführung auf der Rückseite des TargetMaster
sichtbar. Die Einstellung ist werkseitig vorgenommen und sollte vom
Benutzer nicht geändert werden.
HINWEIS
WICHTIG
15
