Packungsinhalt überprüfen

TargetGrip kennenlernen

28
TargetSystem
Gebrauchsanweisung

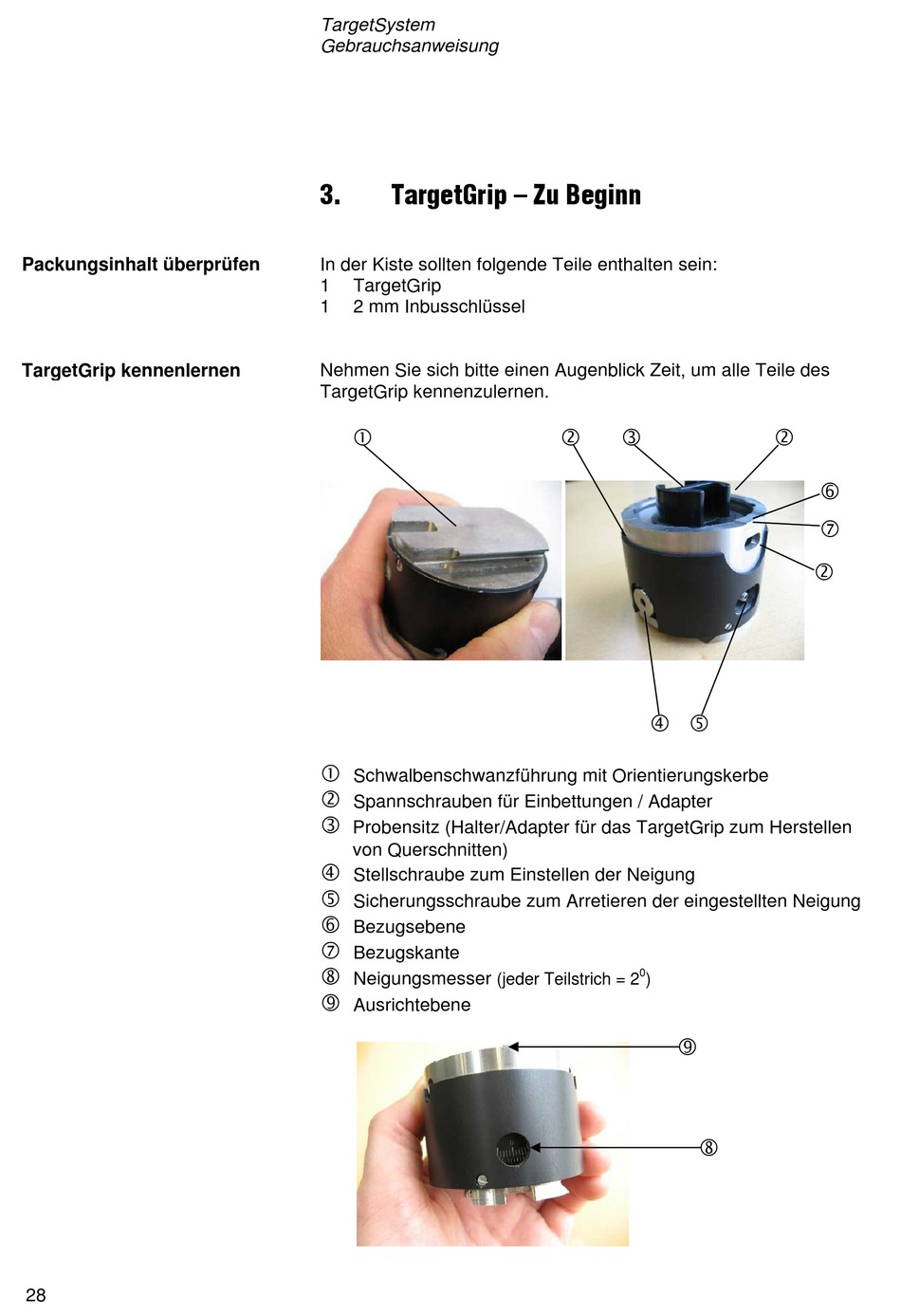

3. TargetGrip – Zu Beginn
In der Kiste sollten folgende Teile enthalten sein:
1 TargetGrip
1 2 mm Inbusschlüssel
Nehmen Sie sich bitte einen Augenblick Zeit, um alle Teile des
TargetGrip kennenzulernen.


Schwalbenschwanzführung mit Orientierungskerbe

Spannschrauben für Einbettungen / Adapter

Probensitz (Halter/Adapter für das TargetGrip zum Herstellen
von Querschnitten)

Stellschraube zum Einstellen der Neigung

Sicherungsschraube zum Arretieren der eingestellten Neigung

Bezugsebene

Bezugskante

Neigungsmesser

Ausrichtebene
 
 
0
(jeder Teilstrich = 2 )






