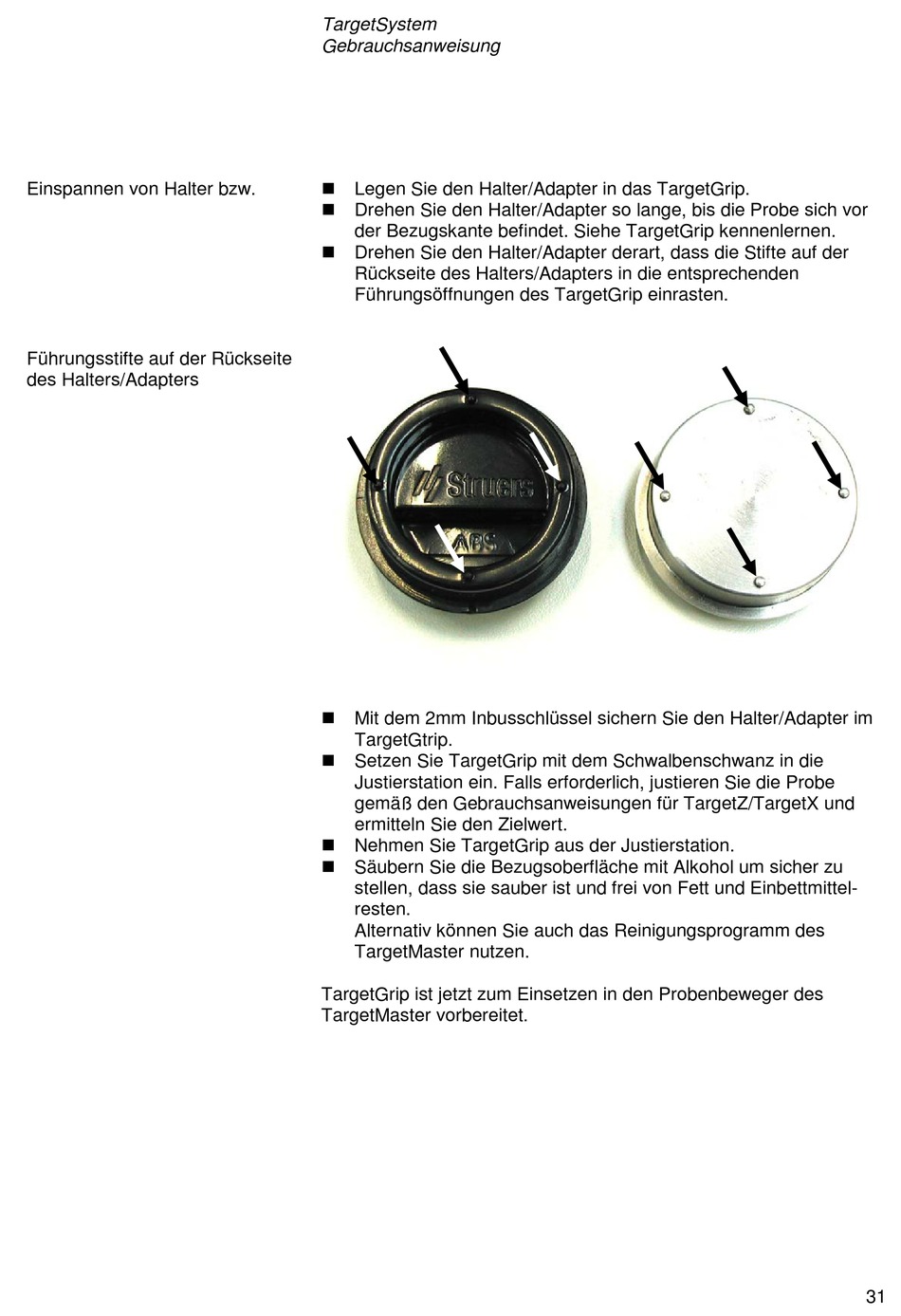

Einspannen Von Halter Bzw; Führungsstifte Auf Der Rückseite Des Halters/Adapters - Struers Targetmaster Gebrauchsanweisung

Einspannen von Halter bzw.

Führungsstifte auf der Rückseite
des Halters/Adapters
TargetSystem
Gebrauchsanweisung
 Legen Sie den Halter/Adapter in das TargetGrip.
 Drehen Sie den Halter/Adapter so lange, bis die Probe sich vor
der Bezugskante befindet. Siehe TargetGrip kennenlernen.
 Drehen Sie den Halter/Adapter derart, dass die Stifte auf der
Rückseite des Halters/Adapters in die entsprechenden
Führungsöffnungen des TargetGrip einrasten.
 Mit dem 2mm Inbusschlüssel sichern Sie den Halter/Adapter im
TargetGtrip.
 Setzen Sie TargetGrip mit dem Schwalbenschwanz in die
Justierstation ein. Falls erforderlich, justieren Sie die Probe
gemäß den Gebrauchsanweisungen für TargetZ/TargetX und
ermitteln Sie den Zielwert.
 Nehmen Sie TargetGrip aus der Justierstation.
 Säubern Sie die Bezugsoberfläche mit Alkohol um sicher zu
stellen, dass sie sauber ist und frei von Fett und Einbettmittel-
resten.
Alternativ können Sie auch das Reinigungsprogramm des
TargetMaster nutzen.
TargetGrip ist jetzt zum Einsetzen in den Probenbeweger des
TargetMaster vorbereitet.
31
