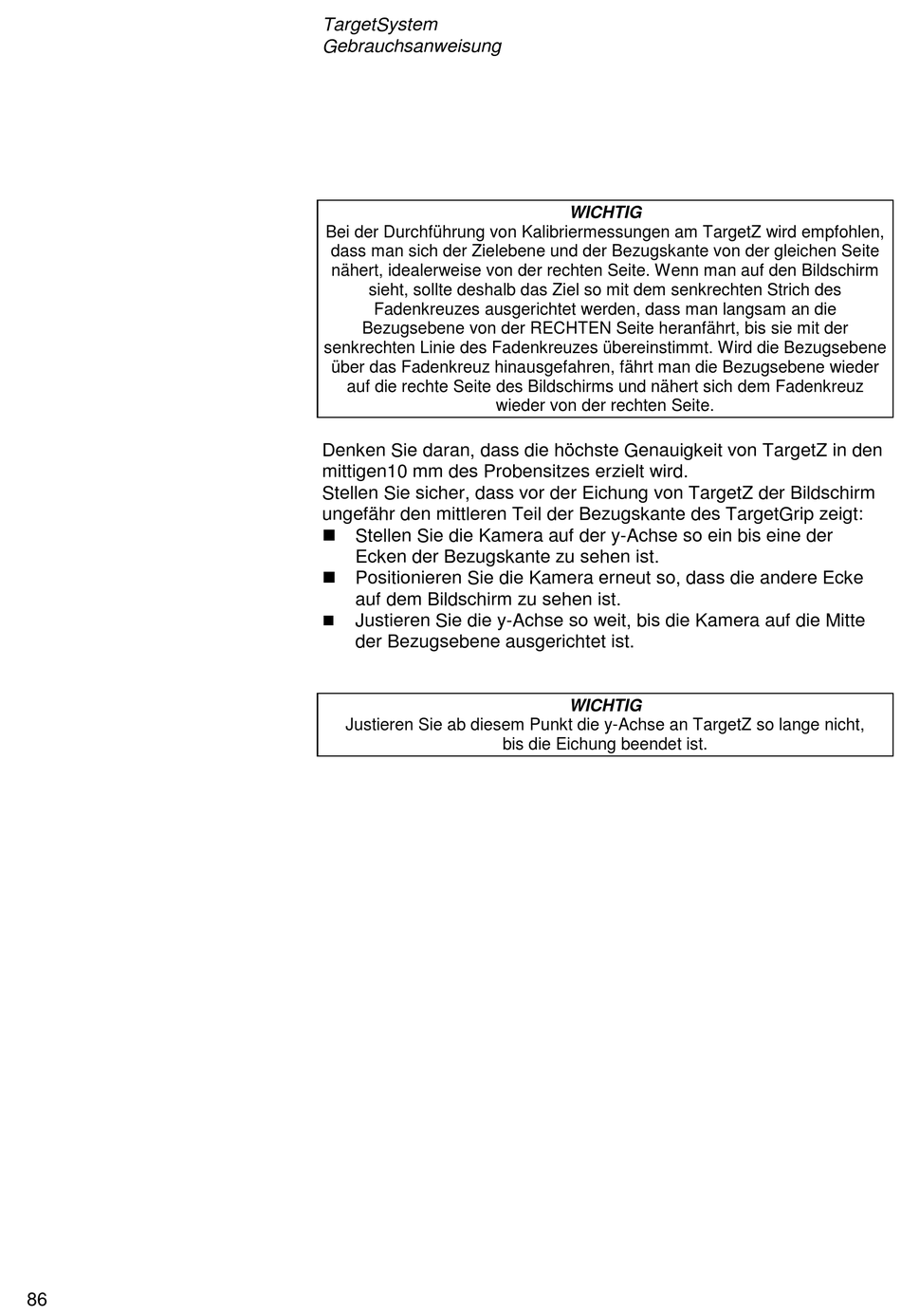

TargetSystem
Gebrauchsanweisung
Bei der Durchführung von Kalibriermessungen am TargetZ wird empfohlen,
dass man sich der Zielebene und der Bezugskante von der gleichen Seite
nähert, idealerweise von der rechten Seite. Wenn man auf den Bildschirm
sieht, sollte deshalb das Ziel so mit dem senkrechten Strich des
Fadenkreuzes ausgerichtet werden, dass man langsam an die
Bezugsebene von der RECHTEN Seite heranfährt, bis sie mit der
senkrechten Linie des Fadenkreuzes übereinstimmt. Wird die Bezugsebene
über das Fadenkreuz hinausgefahren, fährt man die Bezugsebene wieder
auf die rechte Seite des Bildschirms und nähert sich dem Fadenkreuz
Denken Sie daran, dass die höchste Genauigkeit von TargetZ in den
mittigen10 mm des Probensitzes erzielt wird.
Stellen Sie sicher, dass vor der Eichung von TargetZ der Bildschirm
ungefähr den mittleren Teil der Bezugskante des TargetGrip zeigt:
 Stellen Sie die Kamera auf der y-Achse so ein bis eine der
Ecken der Bezugskante zu sehen ist.
 Positionieren Sie die Kamera erneut so, dass die andere Ecke
auf dem Bildschirm zu sehen ist.

Justieren Sie die y-Achse so weit, bis die Kamera auf die Mitte
der Bezugsebene ausgerichtet ist.
Justieren Sie ab diesem Punkt die y-Achse an TargetZ so lange nicht,
WICHTIG
wieder von der rechten Seite.
WICHTIG
bis die Eichung beendet ist.
