64
TargetSystem
Gebrauchsanweisung

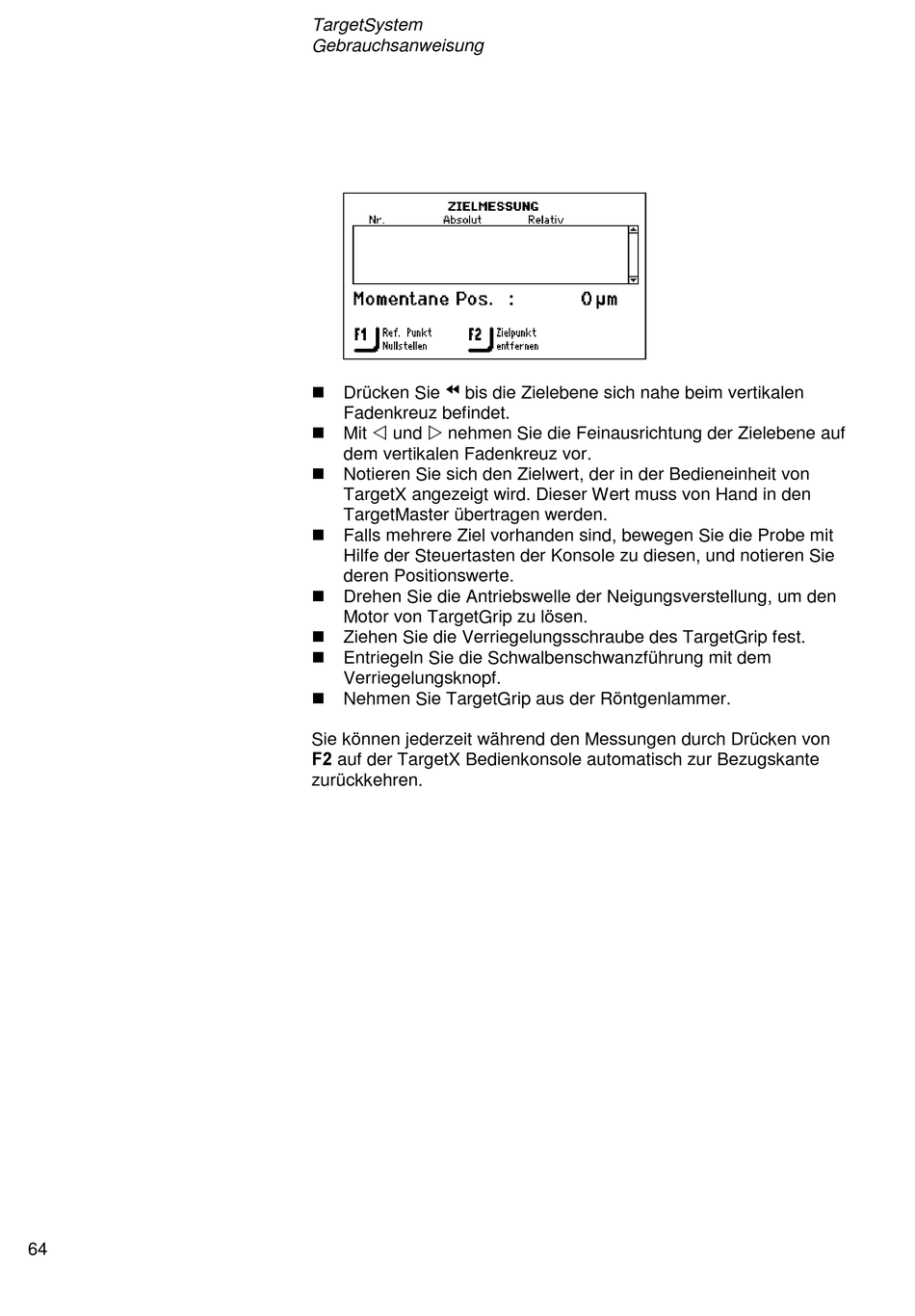

 Drücken Sie  bis die Zielebene sich nahe beim vertikalen
Fadenkreuz befindet.
 Mit  und  nehmen Sie die Feinausrichtung der Zielebene auf
dem vertikalen Fadenkreuz vor.
 Notieren Sie sich den Zielwert, der in der Bedieneinheit von
TargetX angezeigt wird. Dieser Wert muss von Hand in den
TargetMaster übertragen werden.
 Falls mehrere Ziel vorhanden sind, bewegen Sie die Probe mit
Hilfe der Steuertasten der Konsole zu diesen, und notieren Sie
deren Positionswerte.
 Drehen Sie die Antriebswelle der Neigungsverstellung, um den
Motor von TargetGrip zu lösen.
 Ziehen Sie die Verriegelungsschraube des TargetGrip fest.
 Entriegeln Sie die Schwalbenschwanzführung mit dem
Verriegelungsknopf.
 Nehmen Sie TargetGrip aus der Röntgenlammer.
Sie können jederzeit während den Messungen durch Drücken von
F2 auf der TargetX Bedienkonsole automatisch zur Bezugskante
zurückkehren.
