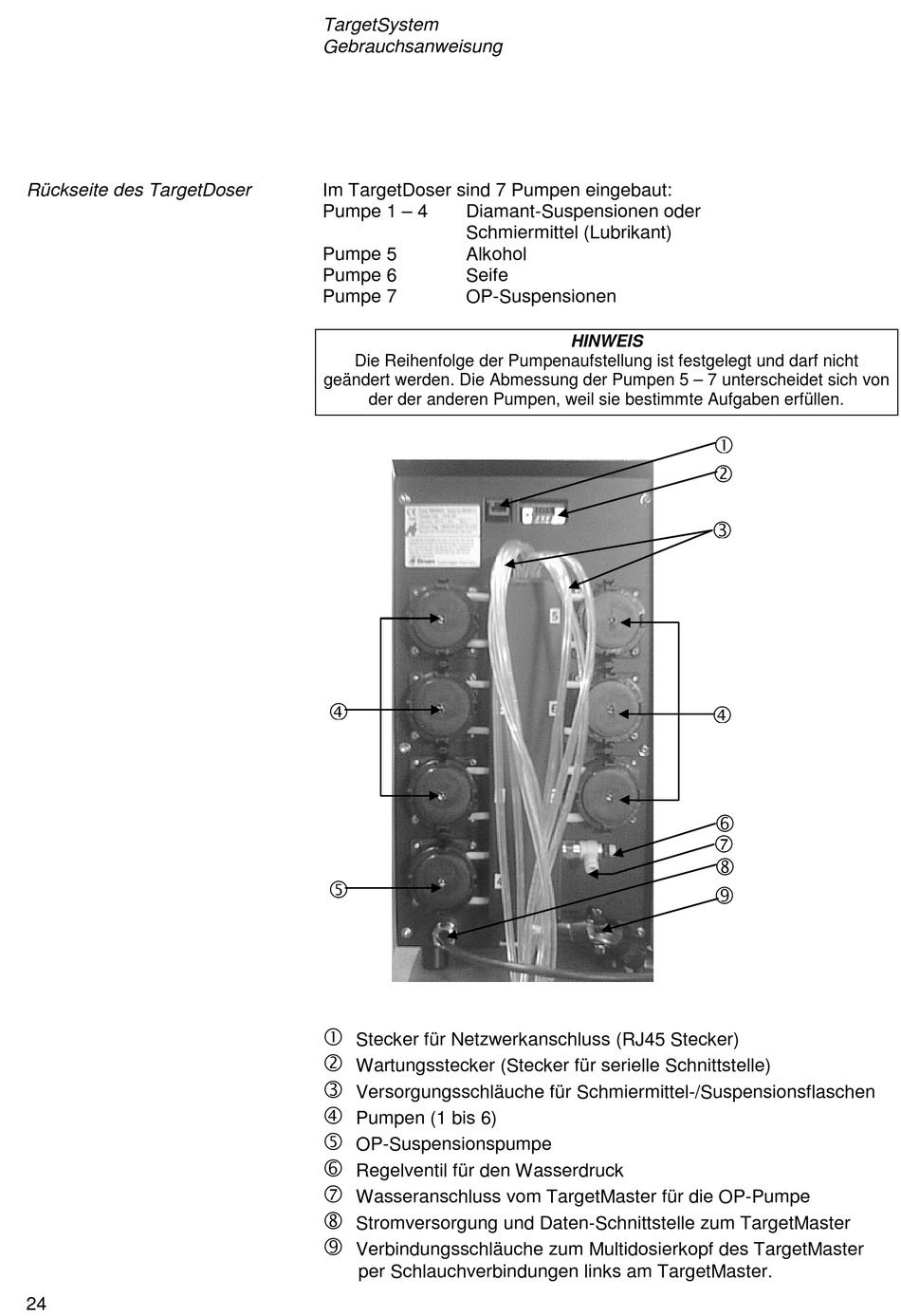

Rückseite des TargetDoser
24
TargetSystem
Gebrauchsanweisung
Im TargetDoser sind 7 Pumpen eingebaut:
Pumpe 1 – 4 Diamant-Suspensionen oder
Schmiermittel (Lubrikant)
Pumpe 5 Alkohol
Pumpe 6 Seife
Pumpe 7 OP-Suspensionen
Die Reihenfolge der Pumpenaufstellung ist festgelegt und darf nicht
geändert werden. Die Abmessung der Pumpen 5 – 7 unterscheidet sich von
der der anderen Pumpen, weil sie bestimmte Aufgaben erfüllen.



Stecker für Netzwerkanschluss (RJ45 Stecker)

Wartungsstecker (Stecker für serielle Schnittstelle)

Versorgungsschläuche für Schmiermittel-/Suspensionsflaschen

Pumpen (1 bis 6)

OP-Suspensionspumpe

Regelventil für den Wasserdruck

Wasseranschluss vom TargetMaster für die OP-Pumpe

Stromversorgung und Daten-Schnittstelle zum TargetMaster

Verbindungsschläuche zum Multidosierkopf des TargetMaster
per Schlauchverbindungen links am TargetMaster.
HINWEIS








