TargetSystem
Gebrauchsanweisung
Wenn die Ausrichtebene gerade verschwunden ist, darf die Stellschraube
für die vertikale Ausrichtung nicht weiter gedreht werden.
Digitales Fadenkreuz
Ausrichtebene
Referenzkante

Falls nach mehrmaliger Nutzung die Bezugskante nicht mehr an
der vertikalen Linie des Fadenkreuzes ausgerichtet ist,
korrigieren Sie dies mit Hilfe der Tasten  und  der TargetX
Konsole.

Drehen Sie die Stellschraube zur Neigungsjustierung erneut, bis
die Ausrichtebene gerade aus der Sicht verschwindet.

Wiederholen Sie diese beiden Schritte so oft, bis sowohl die
Bezugskante als auch die Ausrichtebene an der horizontalen
Linie des Fadenkreuzes ausgerichtet sind.
TargetGrip ist jetzt in vertikaler Richtung auf die Achse der
Röntgenquelle ausgerichtet.
Präzisionsmessungen in der Röntgenkammer setzen voraus, dass die
Bezugskante genau mit der Ausrichtebene in der horizontalen Linie des
Fadenkreuzes zusammenfällt. Prüfen Sie die Erfüllung dieser Bedingung
vor Durchführung einer Messung nach.
WICHTIG

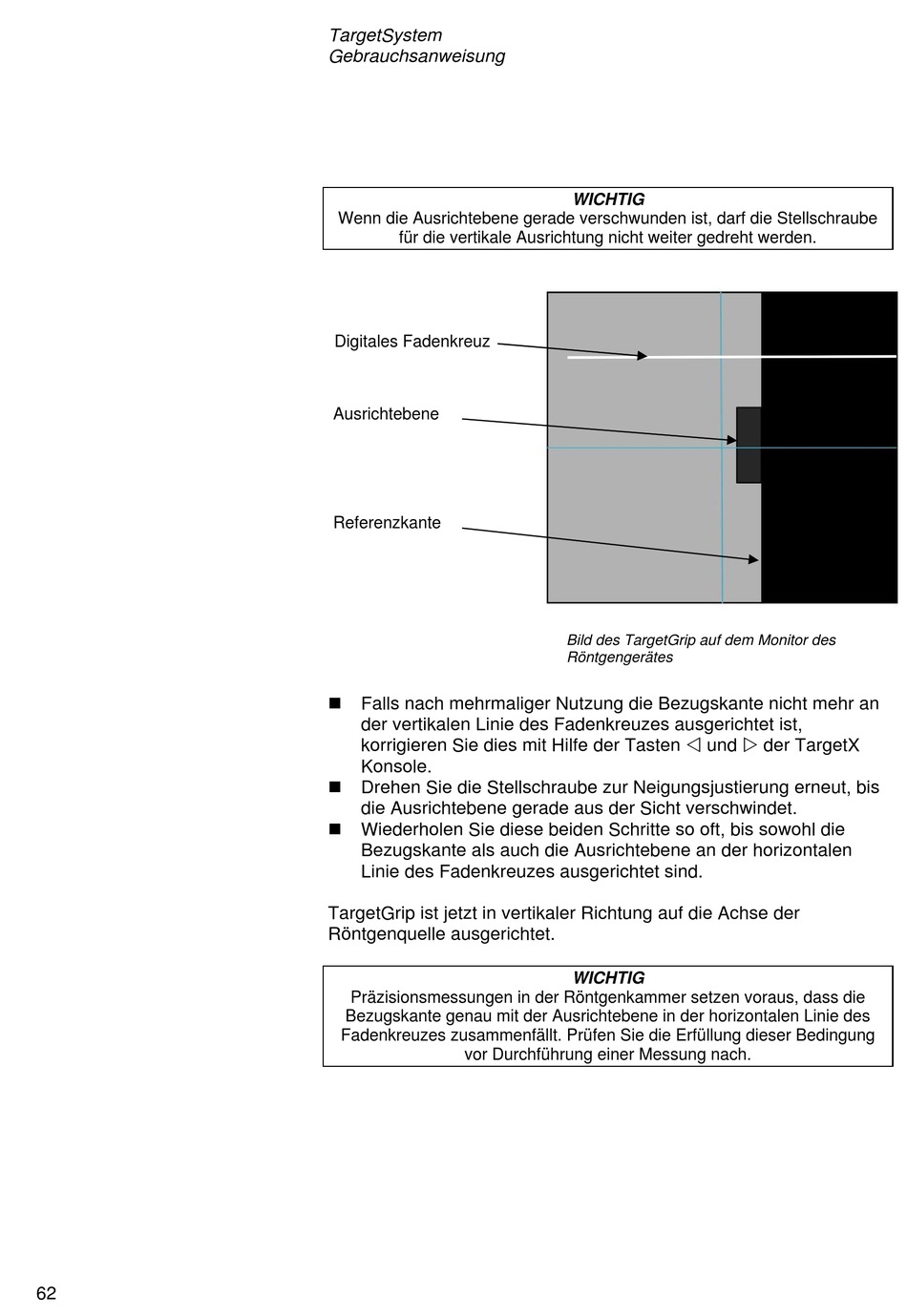

Bild des TargetGrip auf dem Monitor des
Röntgengerätes
WICHTIG
