Probensitz

Präzision

Probenabmessungen

TargetSystem
Gebrauchsanweisung
Der 'Probensitz' ist ein Verbrauchsmaterial zum einmaligen
Gebrauch, das insbesondere für rechtwinkliges Ausrichten von
Proben zur Herstellung von Querschnitten entwickelt wurde.
Probensitze werden in das TargetGrip eingespannt, und das
Zielobjekt wird entweder mit TargetX oder TargetZ ausgerichtet und
vermessen.
Markierungen am Probensitz kennzeichnen einen Bereich, innerhalb
dessen die maximale Genauigkeit von +/- 5 µm erreicht werden
kann. Dieses Gebiet erstreckt sich etwa über 10 x 6 mm (Breite x
Tiefe), wobei die Breite der Bezugskante am TargetGrip entspricht.
Gleichzeitig bezeichnen die Marken die Maximaltiefe, bis in die eine
Probe poliert werden kann (in einer Entfernung von 6 mm vom
Rand).

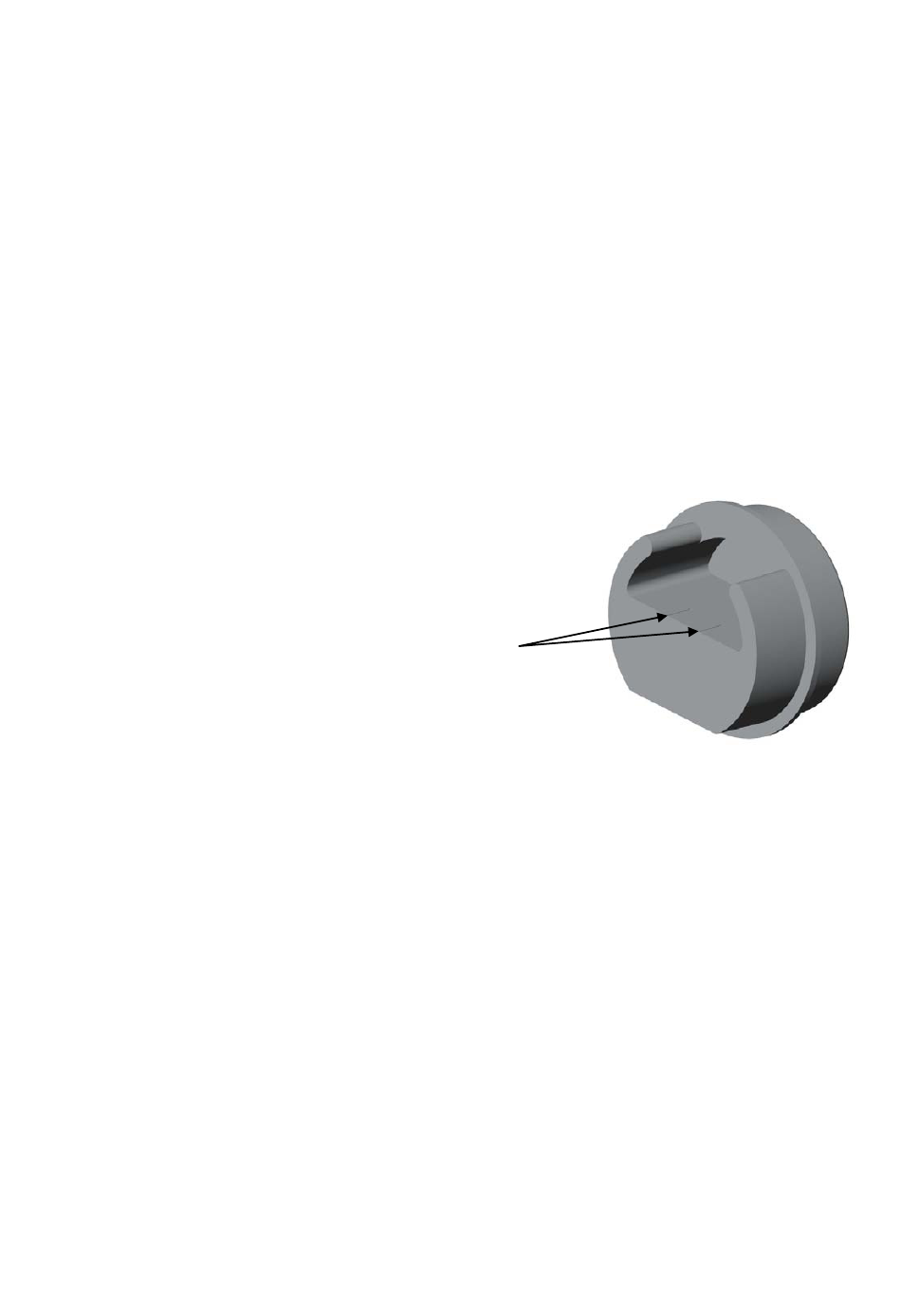

Legen Sie die
Probe zwischen
diese Linien, dort
wird maximale
Präzision erreicht
Der Probensitz kann maximal Proben der Größe (Breite x Tiefe)
40 mm Probensitz: 29 x 20,5 mm aufnehmen
30 mm Probensitz: 23 x 20,5 mm aufnehmen
Das Zielgebiet einer Probe darf nicht mehr als 6,0 mm - vom
Vorderrand des Probensitzes aus gemessen - entfernt liegen. Das
Ziel kann allerdings auch direkt entlang dem Vorderrand des
Probensitzes positioniert werden. Da für eine Untersuchung jedoch
eine polierte Oberfläche verlangt wird, empfehlen wir, dass das
Zielgebiet mindesten 0,5 mm Abstand vom Vorderrand des
Probensitzes einhalten soll.
Falls Proben für die Aufnahmefläche des Probensitzes zu groß sind,
kann ein Formeinsatz benutzt werden, siehe
37 Insgesamt hängt das Fassungsvermögen des TargetGrip und
seiner Adapter vom Messbereich des Laser-Messvorrichtung ab, der
0-10 mm beträgt.
Formeinsatz auf Seite
33
