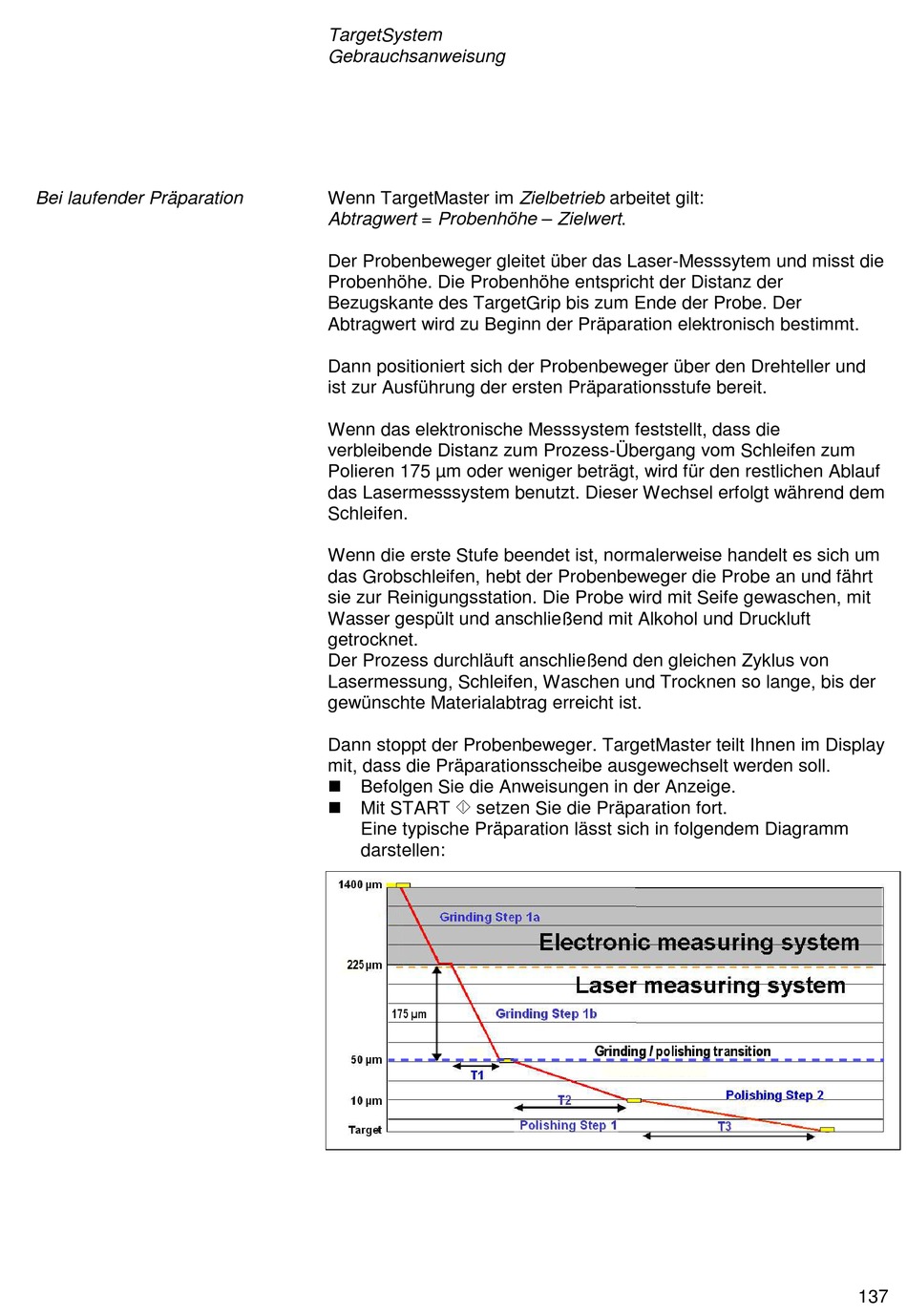

Bei Laufender Präparation - Struers Targetmaster Gebrauchsanweisung

Bei laufender Präparation
TargetSystem
Gebrauchsanweisung
Wenn TargetMaster im Zielbetrieb arbeitet gilt:
Abtragwert = Probenhöhe – Zielwert.
Der Probenbeweger gleitet über das Laser-Messsytem und misst die
Probenhöhe. Die Probenhöhe entspricht der Distanz der
Bezugskante des TargetGrip bis zum Ende der Probe. Der
Abtragwert wird zu Beginn der Präparation elektronisch bestimmt.
Dann positioniert sich der Probenbeweger über den Drehteller und
ist zur Ausführung der ersten Präparationsstufe bereit.
Wenn das elektronische Messsystem feststellt, dass die
verbleibende Distanz zum Prozess-Übergang vom Schleifen zum
Polieren 175 µm oder weniger beträgt, wird für den restlichen Ablauf
das Lasermesssystem benutzt. Dieser Wechsel erfolgt während dem
Schleifen.
Wenn die erste Stufe beendet ist, normalerweise handelt es sich um
das Grobschleifen, hebt der Probenbeweger die Probe an und fährt
sie zur Reinigungsstation. Die Probe wird mit Seife gewaschen, mit
Wasser gespült und anschließend mit Alkohol und Druckluft
getrocknet.
Der Prozess durchläuft anschließend den gleichen Zyklus von
Lasermessung, Schleifen, Waschen und Trocknen so lange, bis der
gewünschte Materialabtrag erreicht ist.
Dann stoppt der Probenbeweger. TargetMaster teilt Ihnen im Display
mit, dass die Präparationsscheibe ausgewechselt werden soll.
 Befolgen Sie die Anweisungen in der Anzeige.
 Mit START  setzen Sie die Präparation fort.
Eine typische Präparation lässt sich in folgendem Diagramm
darstellen:
