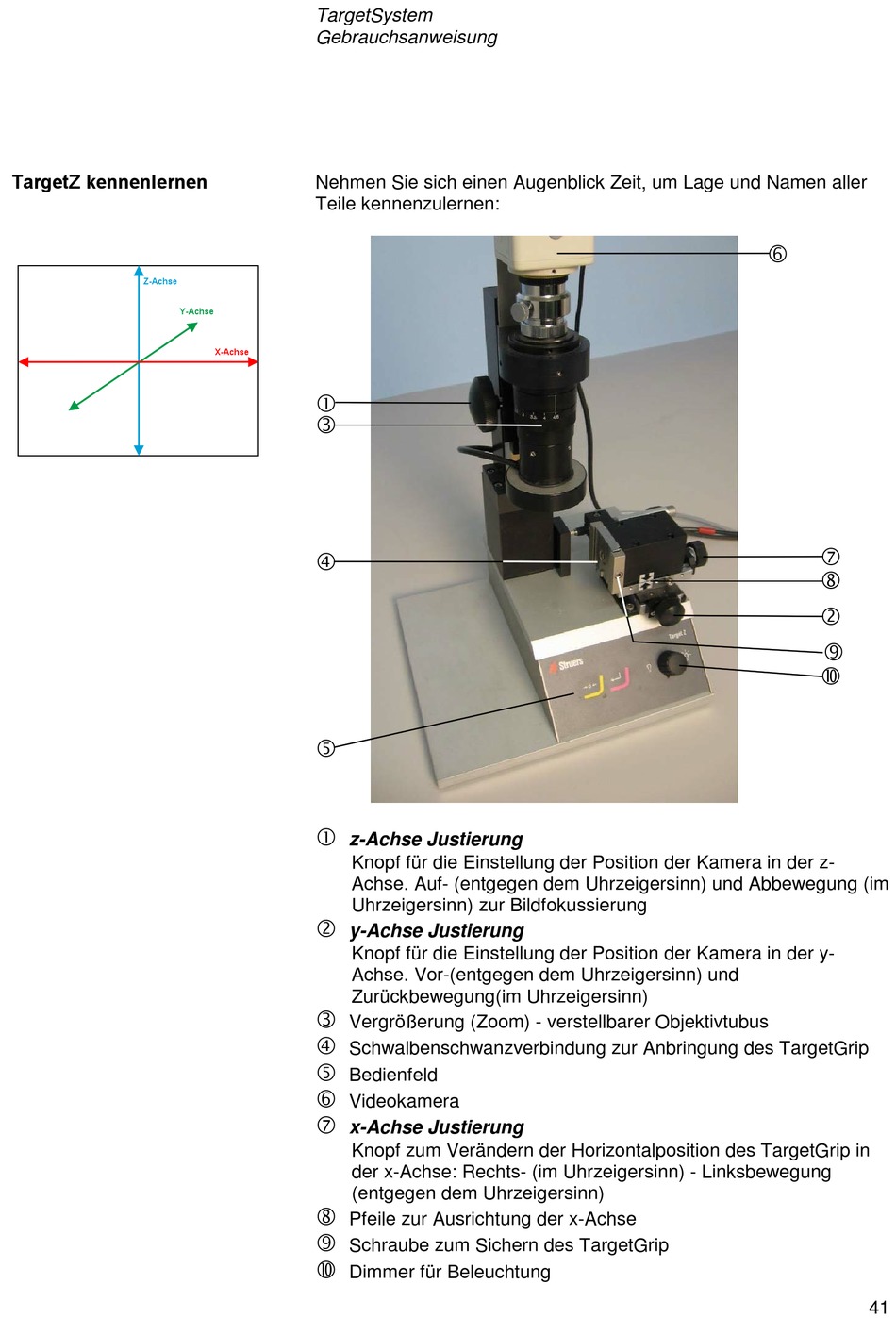

TargetZ kennenlernen

Z-Achse
Y-Achse
TargetSystem
Gebrauchsanweisung
Nehmen Sie sich einen Augenblick Zeit, um Lage und Namen aller
Teile kennenzulernen:
X-Achse





z-Achse Justierung
Knopf für die Einstellung der Position der Kamera in der z-
Achse. Auf- (entgegen dem Uhrzeigersinn) und Abbewegung (im
Uhrzeigersinn) zur Bildfokussierung

y-Achse Justierung
Knopf für die Einstellung der Position der Kamera in der y-
Achse. Vor-(entgegen dem Uhrzeigersinn) und
Zurückbewegung(im Uhrzeigersinn)

Vergrößerung (Zoom) - verstellbarer Objektivtubus

Schwalbenschwanzverbindung zur Anbringung des TargetGrip

Bedienfeld

Videokamera

x-Achse Justierung
Knopf zum Verändern der Horizontalposition des TargetGrip in
der x-Achse: Rechts- (im Uhrzeigersinn) - Linksbewegung
(entgegen dem Uhrzeigersinn)

Pfeile zur Ausrichtung der x-Achse

Schraube zum Sichern des TargetGrip

Dimmer für Beleuchtung






41
