TargetSystem
Gebrauchsanweisung

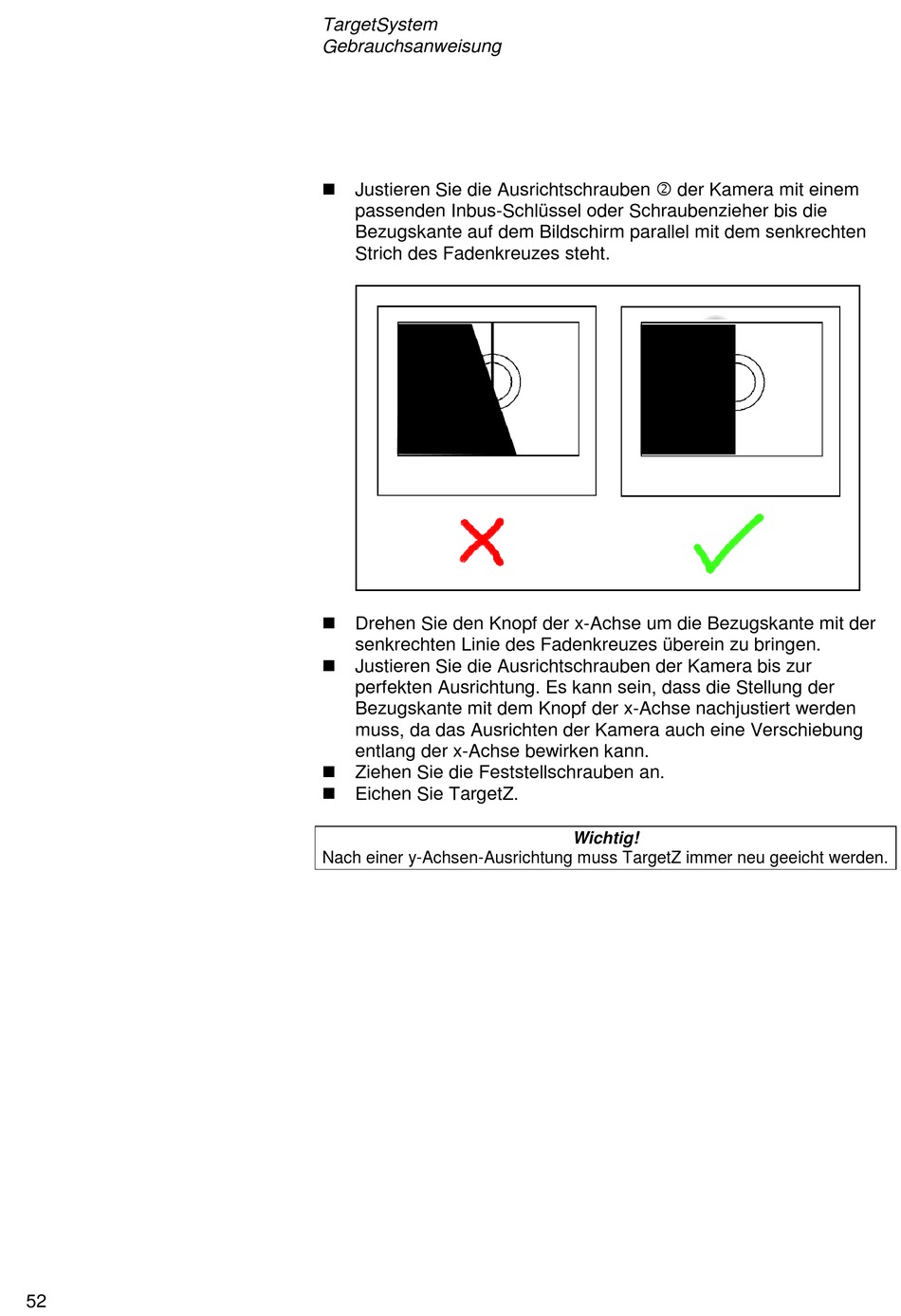

 Justieren Sie die Ausrichtschrauben  der Kamera mit einem
passenden Inbus-Schlüssel oder Schraubenzieher bis die
Bezugskante auf dem Bildschirm parallel mit dem senkrechten
Strich des Fadenkreuzes steht.
 Drehen Sie den Knopf der x-Achse um die Bezugskante mit der
senkrechten Linie des Fadenkreuzes überein zu bringen.
 Justieren Sie die Ausrichtschrauben der Kamera bis zur
perfekten Ausrichtung. Es kann sein, dass die Stellung der
Bezugskante mit dem Knopf der x-Achse nachjustiert werden
muss, da das Ausrichten der Kamera auch eine Verschiebung
entlang der x-Achse bewirken kann.
 Ziehen Sie die Feststellschrauben an.
 Eichen Sie TargetZ.
Nach einer y-Achsen-Ausrichtung muss TargetZ immer neu geeicht werden.
Wichtig!
