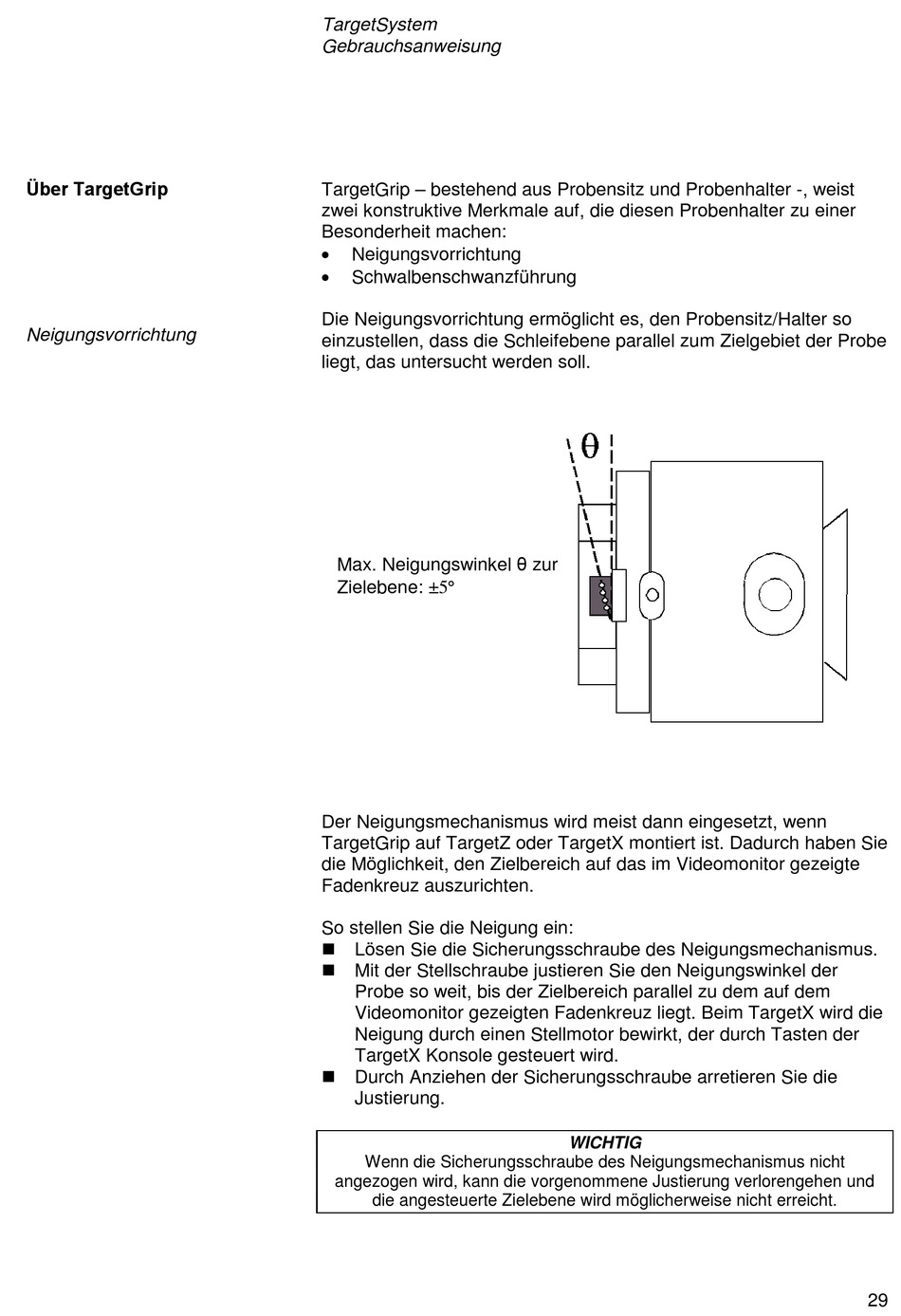

Über TargetGrip

Neigungsvorrichtung

TargetSystem
Gebrauchsanweisung
TargetGrip – bestehend aus Probensitz und Probenhalter -, weist
zwei konstruktive Merkmale auf, die diesen Probenhalter zu einer
Besonderheit machen:
•
Neigungsvorrichtung
•
Schwalbenschwanzführung
Die Neigungsvorrichtung ermöglicht es, den Probensitz/Halter so
einzustellen, dass die Schleifebene parallel zum Zielgebiet der Probe
liegt, das untersucht werden soll.
Max. Neigungswinkel θ zur
Zielebene: ±5°
Der Neigungsmechanismus wird meist dann eingesetzt, wenn
TargetGrip auf TargetZ oder TargetX montiert ist. Dadurch haben Sie
die Möglichkeit, den Zielbereich auf das im Videomonitor gezeigte
Fadenkreuz auszurichten.
So stellen Sie die Neigung ein:
 Lösen Sie die Sicherungsschraube des Neigungsmechanismus.
 Mit der Stellschraube justieren Sie den Neigungswinkel der
Probe so weit, bis der Zielbereich parallel zu dem auf dem
Videomonitor gezeigten Fadenkreuz liegt. Beim TargetX wird die
Neigung durch einen Stellmotor bewirkt, der durch Tasten der
TargetX Konsole gesteuert wird.
 Durch Anziehen der Sicherungsschraube arretieren Sie die
Justierung.
Wenn die Sicherungsschraube des Neigungsmechanismus nicht
angezogen wird, kann die vorgenommene Justierung verlorengehen und
die angesteuerte Zielebene wird möglicherweise nicht erreicht.
WICHTIG
