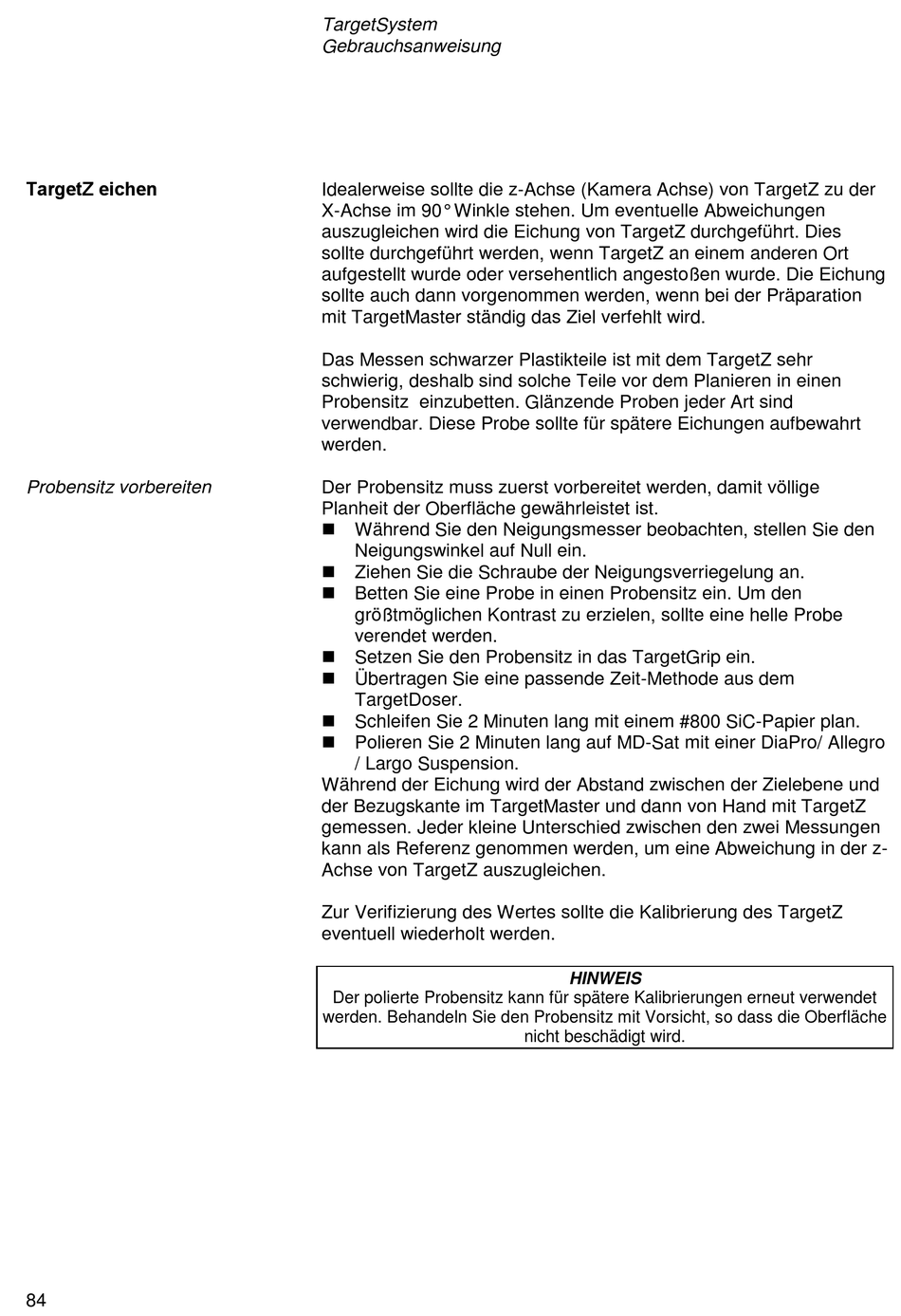

TargetZ eichen

Probensitz vorbereiten

84
TargetSystem
Gebrauchsanweisung
Idealerweise sollte die z-Achse (Kamera Achse) von TargetZ zu der
X-Achse im 90° Winkle stehen. Um eventuelle Abweichungen
auszugleichen wird die Eichung von TargetZ durchgeführt. Dies
sollte durchgeführt werden, wenn TargetZ an einem anderen Ort
aufgestellt wurde oder versehentlich angestoßen wurde. Die Eichung
sollte auch dann vorgenommen werden, wenn bei der Präparation
mit TargetMaster ständig das Ziel verfehlt wird.
Das Messen schwarzer Plastikteile ist mit dem TargetZ sehr
schwierig, deshalb sind solche Teile vor dem Planieren in einen
Probensitz einzubetten. Glänzende Proben jeder Art sind
verwendbar. Diese Probe sollte für spätere Eichungen aufbewahrt
werden.
Der Probensitz muss zuerst vorbereitet werden, damit völlige
Planheit der Oberfläche gewährleistet ist.
 Während Sie den Neigungsmesser beobachten, stellen Sie den
Neigungswinkel auf Null ein.
 Ziehen Sie die Schraube der Neigungsverriegelung an.
 Betten Sie eine Probe in einen Probensitz ein. Um den
größtmöglichen Kontrast zu erzielen, sollte eine helle Probe
verendet werden.
 Setzen Sie den Probensitz in das TargetGrip ein.
 Übertragen Sie eine passende Zeit-Methode aus dem
TargetDoser.
 Schleifen Sie 2 Minuten lang mit einem #800 SiC-Papier plan.
 Polieren Sie 2 Minuten lang auf MD-Sat mit einer DiaPro/ Allegro
/ Largo Suspension.
Während der Eichung wird der Abstand zwischen der Zielebene und
der Bezugskante im TargetMaster und dann von Hand mit TargetZ
gemessen. Jeder kleine Unterschied zwischen den zwei Messungen
kann als Referenz genommen werden, um eine Abweichung in der z-
Achse von TargetZ auszugleichen.
Zur Verifizierung des Wertes sollte die Kalibrierung des TargetZ
eventuell wiederholt werden.
Der polierte Probensitz kann für spätere Kalibrierungen erneut verwendet
werden. Behandeln Sie den Probensitz mit Vorsicht, so dass die Oberfläche
HINWEIS
nicht beschädigt wird.
