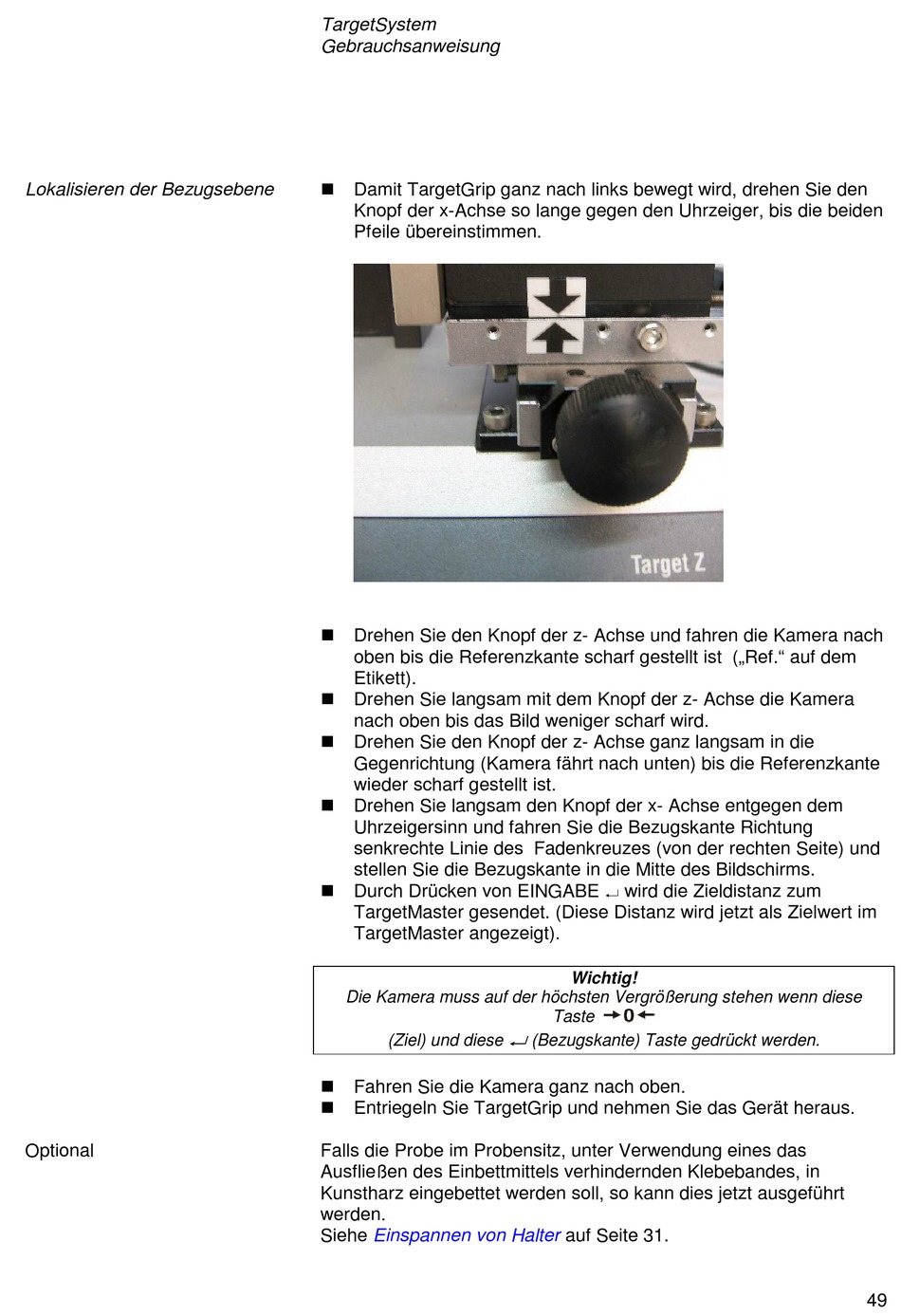

Lokalisieren der Bezugsebene

Optional

TargetSystem
Gebrauchsanweisung
 Damit TargetGrip ganz nach links bewegt wird, drehen Sie den
Knopf der x-Achse so lange gegen den Uhrzeiger, bis die beiden
Pfeile übereinstimmen.
 Drehen Sie den Knopf der z- Achse und fahren die Kamera nach
oben bis die Referenzkante scharf gestellt ist („Ref." auf dem
Etikett).
 Drehen Sie langsam mit dem Knopf der z- Achse die Kamera
nach oben bis das Bild weniger scharf wird.
 Drehen Sie den Knopf der z- Achse ganz langsam in die
Gegenrichtung (Kamera fährt nach unten) bis die Referenzkante
wieder scharf gestellt ist.
 Drehen Sie langsam den Knopf der x- Achse entgegen dem
Uhrzeigersinn und fahren Sie die Bezugskante Richtung
senkrechte Linie des Fadenkreuzes (von der rechten Seite) und
stellen Sie die Bezugskante in die Mitte des Bildschirms.
 Durch Drücken von EINGABE  wird die Zieldistanz zum
TargetMaster gesendet. (Diese Distanz wird jetzt als Zielwert im
TargetMaster angezeigt).
Die Kamera muss auf der höchsten Vergrößerung stehen wenn diese
(Ziel) und diese
 Fahren Sie die Kamera ganz nach oben.
 Entriegeln Sie TargetGrip und nehmen Sie das Gerät heraus.
Falls die Probe im Probensitz, unter Verwendung eines das
Ausfließen des Einbettmittels verhindernden Klebebandes, in
Kunstharz eingebettet werden soll, so kann dies jetzt ausgeführt
werden.
Siehe Einspannen von Halter
Wichtig!
Taste

(Bezugskante) Taste gedrückt werden.
auf Seite 31.
49
