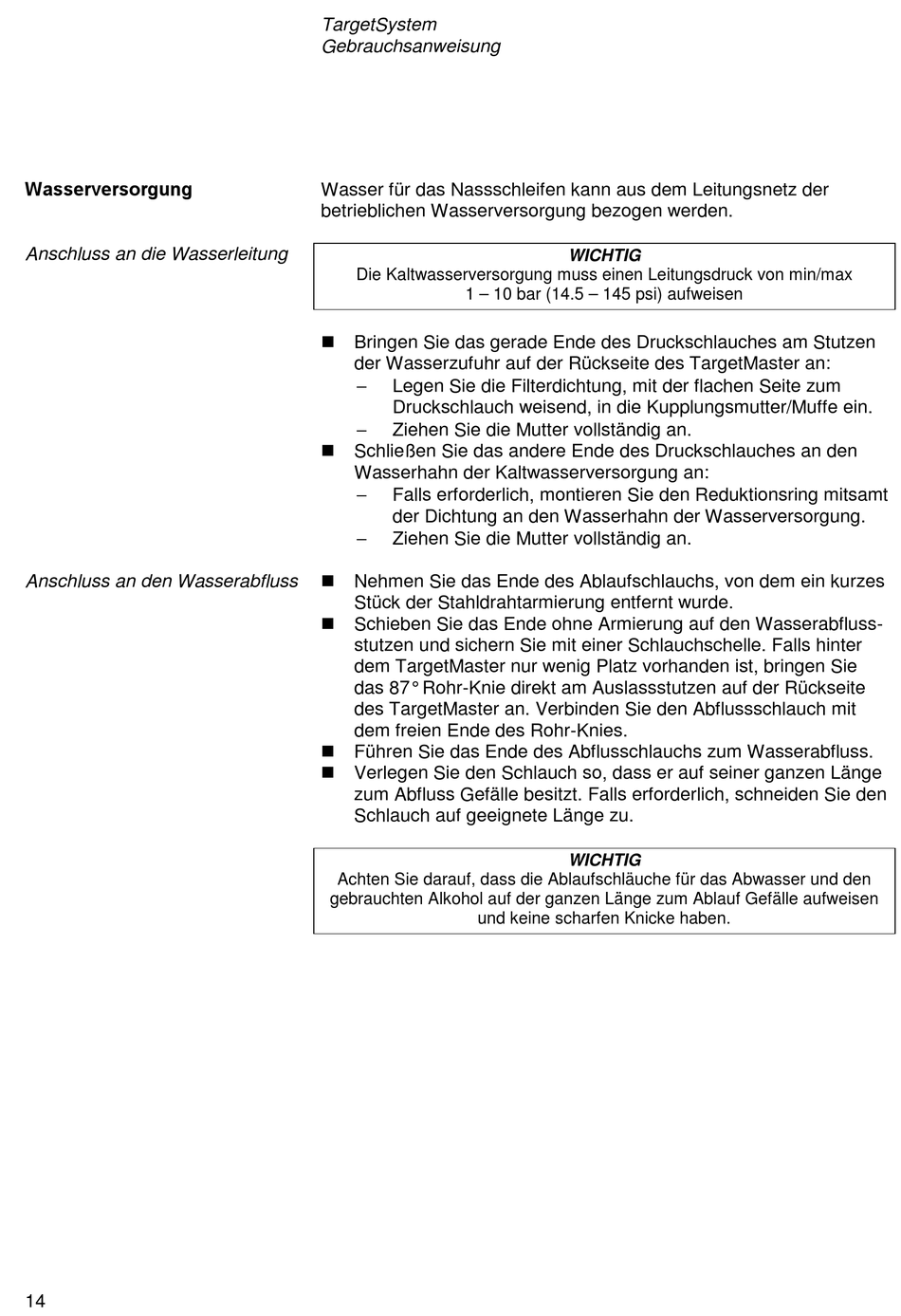

Wasserversorgung; Anschluss An Die Wasserleitung; Anschluss An Den Wasserabfluss - Struers Targetmaster Gebrauchsanweisung

Wasserversorgung

Anschluss an die Wasserleitung

Anschluss an den Wasserabfluss

14
TargetSystem
Gebrauchsanweisung
Wasser für das Nassschleifen kann aus dem Leitungsnetz der
betrieblichen Wasserversorgung bezogen werden.
Die Kaltwasserversorgung muss einen Leitungsdruck von min/max
1 – 10 bar (14.5 – 145 psi) aufweisen
 Bringen Sie das gerade Ende des Druckschlauches am Stutzen
der Wasserzufuhr auf der Rückseite des TargetMaster an:
−
Legen Sie die Filterdichtung, mit der flachen Seite zum
Druckschlauch weisend, in die Kupplungsmutter/Muffe ein.
−
Ziehen Sie die Mutter vollständig an.
 Schließen Sie das andere Ende des Druckschlauches an den
Wasserhahn der Kaltwasserversorgung an:
−
Falls erforderlich, montieren Sie den Reduktionsring mitsamt
der Dichtung an den Wasserhahn der Wasserversorgung.
−
Ziehen Sie die Mutter vollständig an.
 Nehmen Sie das Ende des Ablaufschlauchs, von dem ein kurzes
Stück der Stahldrahtarmierung entfernt wurde.
 Schieben Sie das Ende ohne Armierung auf den Wasserabfluss-
stutzen und sichern Sie mit einer Schlauchschelle. Falls hinter
dem TargetMaster nur wenig Platz vorhanden ist, bringen Sie
das 87° Rohr-Knie direkt am Auslassstutzen auf der Rückseite
des TargetMaster an. Verbinden Sie den Abflussschlauch mit
dem freien Ende des Rohr-Knies.
 Führen Sie das Ende des Abflusschlauchs zum Wasserabfluss.
 Verlegen Sie den Schlauch so, dass er auf seiner ganzen Länge
zum Abfluss Gefälle besitzt. Falls erforderlich, schneiden Sie den
Schlauch auf geeignete Länge zu.
Achten Sie darauf, dass die Ablaufschläuche für das Abwasser und den
gebrauchten Alkohol auf der ganzen Länge zum Ablauf Gefälle aufweisen
und keine scharfen Knicke haben.
